Вырабатываемый ими пар поступал к 2 турбинам «Браун Кэртисс», с зубчатой передачей. Каждая из этих турбин состояла из турбин высокого, низкого и среднего давления. Мощность механизмов достигала 40000 л. с, скорость хода 22,5 узла. Дальность плавания достигала 8000 миль со скоростью 14 узлов. Запас топлива (нефти) составлял 1026 тонн, угля 5022 тонны.
Размещение машинных и котельных отделений было следующим: оба машинных отделения находились между барбетами башен 4 и 5. Котельные отделения размещались: первое и второе рядом друг с другом, под первой дымовой трубой, котельные отделения 3 и 4 за башней главного калибра перед машинным отделением.
Во время модернизации 1930-1933 годов вся главная энергетическая установка была демонтирована, затем на «Фусо» и «Ямаширо» были установлены 6 нефтяных котлов, два типа «Ха Го Кампон Шики» и 4 типа «Ро Го Кампон Шики». По другим данным, все котлы линкоров были типа «Ха Го Кампон Шики». Основные характеристики вновь установленных

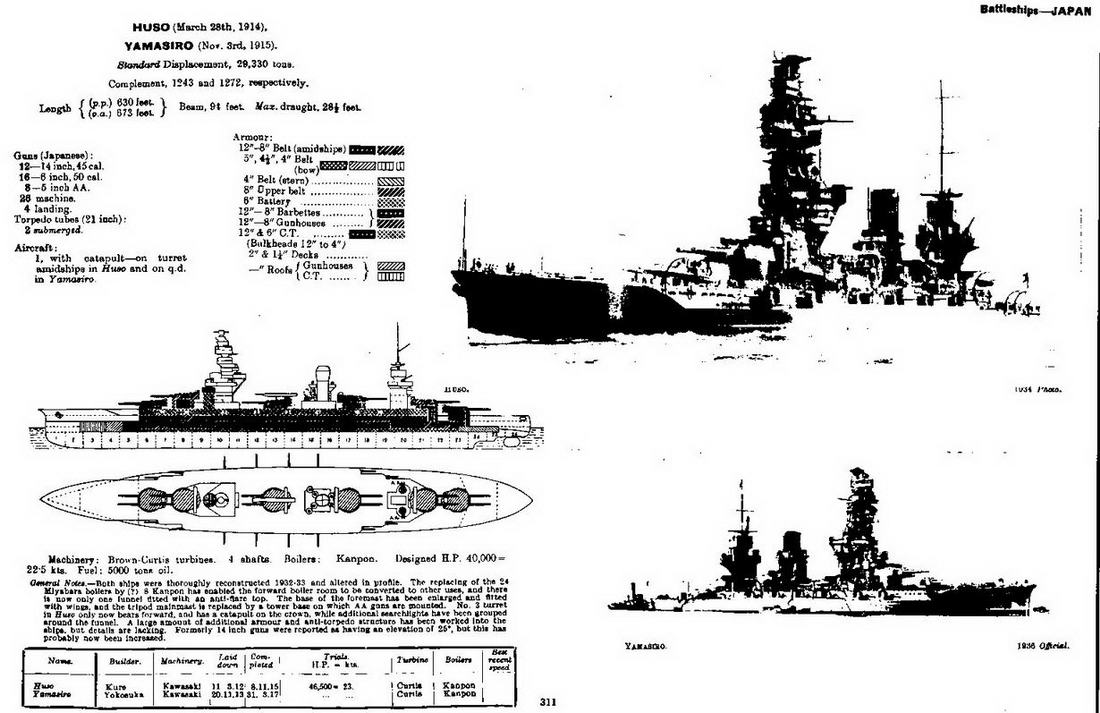

Линейные корабли типа «Фусо» и «Ямаширо».(Сведения о кораблях, опубликованные в английском справочнике «JANE'S FIGHTING SHIPS». 1939 г.)
Пар, вырабатываемый котлами, поступал к 4 турбинам типа «Кампон Шики». В свою очередь каждая турбина состояла из 2 турбин высокого давления, крейсерской турбины и 2 турбин низкого давления. По проекту мощность главной энергетической установки была равна 75000 л.с. На испытаниях «Фусо» показал следующие результаты: мощность 76889 л.с, скорость полного хода 24 узла, дальность плавания 11000 миль со скоростью 16 узлов. Запас топлива после модернизации составил 5100 тонн нефти. После модернизации вес главной энергетической установки уменьшился с 3554 тонн до 2284 тонн.
Во время проектирования линкоров типа «Фусо» большое внимание уделялось расположению башен артиллерии главного калибра. Сохранилось большое количество предварительных проработок, в которых изменялся калибр и число стволов в башенных установках. Но остановились на классическом вооружении того времени — двухорудийных башнях. Калибр тоже был выбран по тем временам средний. Линкоры получили 12 356-мм орудий в шести двухорудийных башнях, с гидравлическими приводами наведения. Орудия были аналогичны установленным на линейных крейсерах, правда, в их конструкцию были внесены изменения, так как их создавали на японских заводах. 356-мм орудия новых линкоров имели обозначение «41 Шики 36 см», и они обладали следующими характеристиками: длина ствола в калибрах 45, максимальный угол возвышения + 30°, скорострельность 1,2 выстрела в минуту, дальность стрельбы 33000 м.

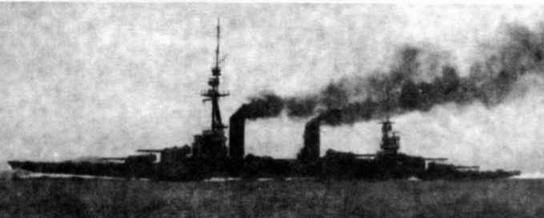

Линейный корабль «Фусо» в первые годы службы
| Основные ТТД линейных кораблей Японии после модернизации конца 1930-хх гг. | |||||||
|---|---|---|---|---|---|---|---|
| Название | Водоизмещение (стандартное),т | Водоизмещение (нормальное), т | Мощность энергетической установки, л.с. | Скорость полного хода,уз | Длина наибольшая,м | Ширина наибольшая,м | Осадка,м |
| «Нагато» | 33200 | 34800 | 80000 | 23,0 | 201,4 | 29,0 | 9,15 |
| «Хьюга» | 30300 | 31300 | 45000 | 23,0 | 195,0 | 28,7 | 8,74 |
| «Фусо» | 29800 | 30800 | 40000 | 22,5 | 192,2 | 28,7 | 8,69 |
| «Конго» | 29800 | 32500 | 64000 | 26,0 | 199,3 | 28,06 | 9,0 |
| Название | Коэффициент
| Относительная длина | Число Фруда | Адмиралтейский коэффициент | Отношение длины к ширине | Отношение ширины к углублению (осадке) |
| «Нагато» | 0,636 | 6,17 | 0,268 | 162,4 | 6,94 | 3,17 |
| «Хьюга» | 0,624 | 6,19 | 0,272 | 268,5 | 6,8 | 3,29 |
| «Фусо» | 0,626 | 6,12 | 0,268 | 244,0 | 6,69 | 3,30 |
| «Конго» | – | 6,24 | 0,304 | 290,0 | 7,11 | 3,12 |
| Название | Корпус | Броня | Вооружение | Механизмы | Снабжение | Топливо | Удельная мощность, кг/л. с. |
| «Нагато» | 10900 | 11550 | 7850 | 2300 | 600 | 1600 | 28,7 |
| «Хьюга» | 7700 | 11500 | 8 100 | 2500 | 500 | 1000 | 55,3 |
На линкорах установили систему управления огнем главного калибра «Тип 13». Дистанцию до цели должны были измерять 4 дальномера «Тип В» с базой 4,5 м, — один располагался на мостике, а три в башнях. Имелся визирный пост «Тип 13». Полученные от них данные обрабатывались центральным прибором управления огнем, британской системы.
В 1920-х годах были улучшены отдельные характеристики орудий главного калибра. Угол возвышения орудий был увеличен до +43°, дальность стрельбы увеличилась и составила 39800 метров. В 1927-1928 годах в Японском Императорском флоте была принята новая номенклатура приборов управления огнем для линейных сил. На кораблях типа «Фусо» были установлены новые центральные автоматы стрельбы и дальномеры «Тип 5», с базой 4,5 м. Один из них был установлен на крыше боевой рубки, остальные в башнях главного калибра 2,3,4,5. После большой модернизации линкоры получили новую систему управления огнем главного и противоминного калибров. Основой её был центральный автомат «Тип 13», данные для стрельбы вырабатывались в двух командно-дальномерных постах «Тип 14», один из которых находился на носовой надстройке, а второй — резервный на кормовой. Имелись также два дальномера «Тип 13» с базой 8 метров, на топе носовой надстройки. Последние изменения в систему управления огнем были внесены в 1940 году. С кораблей демонтировали КДП «Тип 14», вместо них были установлены два стабилизированных поста наведения «Тип 92» и установлен новый ЦАС «Тип 92».
Противоминный калибр состоял из 16 152-мм орудий, аналогичных установленным на линейных крейсерах типа «Конго». Эти орудия были построены в Японии по лицензии, полученной от фирмы «Виккерс». В императорском флоте они имели обозначение «41 Шики». На линкорах они были размещены в казематах. Основные их характеристики были следующими: вес установки 45,3 т, вес орудия с замком 9,5 т, скорострельность 5 выстрелов в минуту, максимальный угол возвышения + 25° (по другим данным, + 15°), угол горизонтального наведения 130 °, дальность стрельбы 17800 м, вес снаряда 45,38 кг, начальная скорость снаряда 830-855 м/сек.
В их боекомплект входили фугасные и осколочные снаряды. Отдельная система управления огнем противоминного калибра отсутствовала, а необходимые данные вырабатывала система управления огнем главного калибра. В 1923-1924 годах была смонтирована новая система управления огнем, основой которой были 4 командно-дальномерных поста с дальномерами с базой 4,5 м. В начале 1930-х годов у 152-мм установок увеличили угол возвышения орудий до 30°, отчего дальность стрельбы выросла до 21200 метров.
В 1937-1938 годах была демонтирована первая от носа пара орудий, теперь на вооружении линкоров их осталось 14. На момент вступления в строй имелись 5 76-мм орудий, с весьма незначительной боевой ценностью.
