Линейные крейсера Германии

Мужеников Валерий Борисович

Приборы центрального управления стрельбой артиллерии главного и среднего калибра были установлены в 1915 г.

Двенадцать скорострельных 150-мм орудий с длиной ствола 45 калибров (6 750 мм) в установках образца 1906 г. (таких же, как и на "Мольтке") были расположены в батарее на верхней палубе и имели боекомплект 160 снарядов на орудие. Общий боекомплект составлял 1 920 снарядов. Дальность стрельбы с 13 500 м была повышена до 16 800 м.

Первоначально на нем стояли 12 скорострельных 88-мм орудий с длиной ствола 45 калибров (3960 мм) в установках образца 1906 г., предназначенные для стрельбы по морским целям (общий боекомплект 3 400 выстрелов). Из них четыре были расположены в носовой части ниже верхней палубы, два в носовой надстройке, четыре позади батареи 150-мм

орудий и два за щитами в кормовой надстройке. В начале первой мировой войны два последних заменили двумя зенитными орудиями калибра 88 мм в установке образца 1913 г. с углом подъёма ствола орудия +70°, а в 1916 г. перед Ютландским боем также сняли и все остальные, предназначенные для стрельбы по морским целям.

Торпедное вооружение состояло из четырех 500-мм подводных торпедных аппаратов (по одному в носовой и кормовой части и два бортовых впереди барбета носовой башни). Общий боекомплект составлял 11 торпед.

Главный броневой пояс из крупповской цементированной брони толщиной 300 мм простирался между внешними краями барбетов носовой и кормовой башен, располагаясь на 1,4 м выше и на 0,4 м ниже главной ватерлинии, с постепенным уменьшением толщины до 150 мм у нижнего края пояса (в 1,75 м ниже главной ватерлинии) и был установлен на прокладке из тикового дерева толщиной 50 мм. От верхней кромки главного броневого пояса до верхней палубы броневой пояс по толщине постепенно уменьшался с 300 мм до 230 мм и. продолжая постепенно уменьшаться дальше, достигал 200 мм у нижних кромок орудийных портов батареи среднего калибра. Переборки по концам главного броневого пояса были прямые толщиной 200 мм в носовой части и 100 мм в корме.

Броневой пояс батареи имел толщину 150 мм от нижней кромки орудийных портов и выше. Позади орудий располагались противоосколочные экраны, между орудиями переборки и щиты толщиной 20 мм, и всё это заканчивалось в оконечностях переборками толщиной 150 мм.

Линейный крейсер "Зейдлиц".

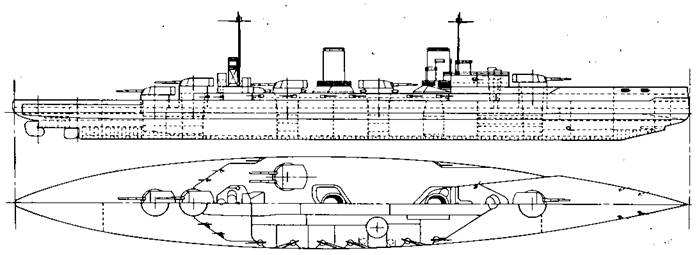

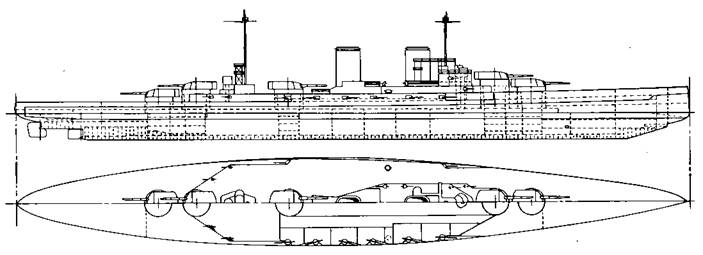

Варианты при проектировании корабля: а) – проект IIIc (8 305-мм орудий),б) – проект IVe (10 280-мм орудий в диаметральной плоскости корабля) в) – окончательный проект с 10 280-мм орудиями.

Барбеты имели толщину стенки 230 мм. У носовой и кормовой башен они были уменьшены до 200 мм в тех местах, которые дополнительно прикрывались соответственно передней и задней боевыми рубками и барбетом кормовой линейно-возвышенной башни. Наружная стенка барбетов носовой и кормовой башен до броневой палубы имела толщину 230 мм, но толщину стенок барбетов башен, расположенных в диаметральной плоскости, уменьшили до 30 мм позади 230-300мм бортовой брони. Толщина стенок барбетов обеих бортовых башен была уменьшена до 100 мм позади бронирования батареи и до 30 мм за 230300-мм бортовой броней.

Толщина лобовой части башен составляла 250 мм, боковых стенок – 200 мм, задней части – 210 мм, наклонной передней части крыши – 100 мм, плоской части крыши – 70 мм и настила башни в кормовой части – 100-50 мм. Толщина стенки передней боевой рубки равнялась 350-250 мм, её крыши – 80 мм, задней боевой рубки соответственно – 200 мм и 50 мм.

Бронированная палуба толщиной 30 мм в середине корабля своей плоской частью располагалась на 1,4 м выше главной ватерлинии. В носовой части она имела толщину 50 мм и была на 0,9 м ниже главной ватерлинии, а в корме – толщину 80 мм и на 1,8 м ниже ее (со скосами толщиной 50 мм). Верхняя палуба имела толщину 25 мм за пределами

батареи, а палуба полубака образовывала ее крышу толщиной 55 мм над орудиями 35 мм около барбетов бортовых башен и 25 мм ближе к диаметральной плоскости.

Подводная защита была обычной для немецких кораблей и представляла собой противоторпедную переборку, протянувшуюся между внешними краями барбетов носовой и кормовой башен. Она отстояла на 4 м от борта на миделе и имела 30-мм толщину, увеличиваясь до 50 мм в районе погребов боезапаса и оканчиваясь поперечными 20-мм переборками. Над бронированной палубой противоторпедная 30-мм переборка продолжалась до верхней палубы как противоосколочная.

Пять главных котельных отделений разделили двумя продольными переборками, образуя 15 отдельных кочегарок. В трёх передних располагалось по одному котлу, в остальных – по два. В общей сложности 27 котлов типа Шульца-Торникрофта (на три больше, чем у "Мольтке") обеспечивали давление пара 16 кгс/кв.см и имели общую площадь нагрева 12500 кв.м.

В трех машинных отделениях были установлены два комплекта морских турбин Парсонса, вращавшие четыре вала. В двух передних машинных отделениях размещались турбины высокого давления, вращавшие наружные валы. В заднем машинном отделении, расположенном у диаметральной плоскости, размещались турбины низкого давления, вращавшие внутренние валы.

Рядом с задним машинным отделением, ближе к бортам, располагались два отделения вспомогательных механизмов. Четыре четырехлопастных винта имели диаметр 3,88 м. Номинальная проектная мощность на валах составляла 63000 л.с. или 2,21 л.с./т полного водоизмещения, против 52000 л.с. у "Мольтке" (увеличение на 17,5%), что позволяло кораблю развивать скорость 26,5 узлов (на 1 узел больше, чем у "Мольтке"). При испытаниях на Нейкругской мерной миле машинная установка развила форсированную мощность 89738 л.с. (увеличение на 42%), что при частоте вращения гребных валов 329 об/мин. позволило кораблю развить скорость 28,13 узла.

Нормальный запас топлива составлял 984 т угля, максимальный 3050 т, к которому позднее было добавлено 200 т нефти для вспрыскивания на уголь в топки котлов. Дальность плавания составляла 2280 миль при скорости 23,7 узла и 4020 миль при 16,2 узла. Согласно Гронеру [9], нормальный запас топлива составлял 1000 т угля, максимальный 3600 т, дальность плавания 4200 миль при скорости 14 узлов.

Площадь, занятая турбинными и котельными отделениями, составляла соответственно 404 кв.м и 925 кв.м, по сравнению с 645 кв.м и 1170 кв.м на английском линейном крейсере "Принсес Роял", и, по английским понятиям, машинные отделения немецких крейсеров были очень тесные.

Электроэнергию кораблю обеспечивали шесть турбогенераторов общей мощностью 1800 кВт, напряжением 220 В (против 1500 кВт у "Мольтке").

Метацентрическая высота составляла 3,12 м и являлась наибольшей из всех известных периода первой мировой войны крупных немецких кораблей. Остойчивость была максимальная при 33° крена и нулевой при 72°. Установленные на корабле успокоительные цистерны Фрамма, как полагают, по назначению не использовались.

На "Зейдлице" имелись два расположенных тандемом, друг за другом руля, из которых передний был (как и на "Мольтке") недостаточно эффективным. Корабль обладал хорошими ходовыми качествами и плавным движением, был подвержен легкому крену в подветренную сторону. Маневренность и поворотливость оказались такие же, как и у "Мольтке". Подобно всем немецким линейным крейсерам, "Зейдлиц" поворачивал медленно и со значительной потерей скорости.

Пропорции "Зейдлица" отличались от пропорций "Мольтке". По внешнему виду "Зейдлиц" очень напоминал "Мольтке", но на нем была установлена дополнительная верхняя палуба, протянувшаяся от форштевня до фок-мачты. Форштевень линейного крейсера был почти прямой с крутым подъёмом днища в носовой части. П олые трубчатые мачты оставались на нем до конца его службы. До 1916 г. он был оборудован противоторпедными сетями. "Зейдлиц" был значительно лучше бронирован, чем современный ему "Куин Мери" (8 343-мм орудий) и превосходил его во всём, за исключением артиллерии главного калибра.
