Линкоры Британской империи. Часть 2. Время проб и ошибок
Шрифт:
Строитель
Заложен
Спущен на воду
Введён в строй
Стоимость
"Нельсон"
"Нортхемптон"
"Элдер"
"Нэпир"
2.11.1874
26.10.1874
4.11.1876
18.11.1876
26.07.1881
7.12.1878
411302 ф. ст.
414441 ф. ст.
Размерения, м
85,3x18,3x7,30/7,85
Водоизмещение, т
7630 ("Нельсон" 7473), корпус и броня 4680, оборудование 2920
Вооружение
4 10" 18-тонных
Броня, мм
пояс 152-229, траверзы 152-203-229, боевая рубка 229, палубы 51-76, обшивка 32, подкладка 305 (тик) (общий вес бронирования 1562 т)
Механизмы
"Нельсон": два комплекта вертикальных трёхцилиндровых компаунд ("Элдэр"), 2 цилиндра высокого давления (диаметр 1524 мм), 1 цилиндр низкого давления (диаметр 2542 мм), ход поршня 1067 мм, 75 об/мин.
"Норхэмптон": два комплекта вертикальных трёхцилиндровых компаунд ("Пенн"), 6073 л.с, 3 цилиндра (диаметром по 1372 мм), ход поршня 991 мм, 82 об/мин, 13,17 уз, два двухлопастных винта Мангина, диаметр 5486 мм, 10 котлов овального типа, давление 4,2 атм., 30 топок
Запас топлива, т
540/1150 (уголь)
Площадь парусов
2301 м2
Дальность, миль
3500 (12,5-узловым ходом), 5000 (10,5-узловым ходом)
Экипаж, чел.
560
"Нельсон" и "Нортхэмптон" стали последними британскими тяжёлыми кораблями с артиллерией главного калибра по бортам и между палубами, первыми броненосными кораблями с защитной палубой в обеих оконечностях и первыми, на которых защита орудий была принесена в жертву их калибру и толщине поясного бронирования. "Нортхемптон", хотя и заложенный несколькими месяцами позже "Инфлексибла", вступил в строй на три года раньше него и рассматривается поэтому здесь в сравнении с "Шенноном".
Поскольку на флоте "Шеннон" всегда вызывал весьма небольшой интерес и считался кораблём с недостаточными боевыми качествами, то на последовавших за ним двух "нельсонах" Барнаби попытался устранить недостатки предыдущего проекта путем увеличения водоизмещения на 40%, что позволило повысить скорость на 1,75 уз и увеличить число орудий на три ствола. Однако и паре новых кораблей оказались присущи основные недостатки их предшественника: подобно "Шеннону", они не подходили к какому-либо ясно очерченному тактическому использованию, воспроизводя ситуацию с прежними парусными кораблями 4-го ранга – недостаточно мощного, чтобы вступить в бой с линкором, и недостаточно быстроходного, чтобы настичь фрегат. В итоге они стали серой посредственностью с весьма сомнительной боевой ценностью для эскадренного боя и оказались слишком велики, чтобы использовать их для защиты торговли.

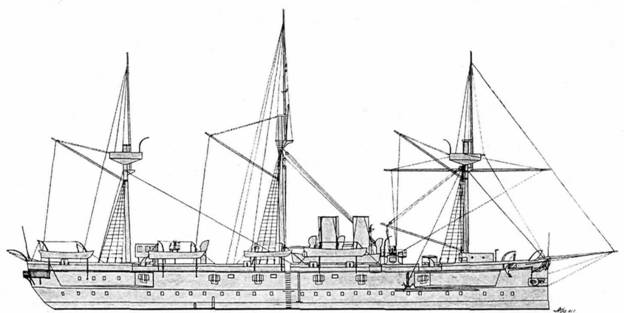

Броненосный крейсер «Нельсон». Общий вид в 1891 г.
Однако Барнаби имел вполне определённые взгляды на их назначение: "Для какой цели спроектированы эти корабли и каковы перспективы их использования? Их можно рассматривать и как броненосные корабли для противодействия броненосным же кораблям, или как защищенные крейсера (protected cruisers); самой же их первой обязанностью может быть замена "Беллерофона" на Североамериканской станции."
Не говоря уже о ценности их как броненосных кораблей, он объявил их своим идеалом крейсерских боевых кораблей.
Данное расхождение во мнениях объясняется тем, что это были чисто личные взгляды двух офицеров на вопрос о том, как нужно обеспечить необходимую защиту тяжёлых кораблей. Барнаби был стойким приверженцем броневой палубы под ватерлинией вместо её защиты тяжёлыми поясными плитами, в то время как Хьюстон Стюарт придерживался ридовской системы бронирования пояса и батареи и не расценивал поэтому "нельсоны" в качестве адекватного дополнения линии баталии. На самом деле, их служба прошла в качестве флагманских кораблей на дальних станциях, переведённых впоследствии в корабли береговой охраны и резерв в метрополии, никогда не сталкивавшихся за границей с возможными противниками из числа броненосных кораблей, в то время как по причине их безнадежно малой скорости они никогда не привлекались для выполнения каких-либо крейсерских задач.
В итоге получилась интересная концепция, созданная Барнаби путём принятия его проекта, представляющего собой развитие "Беллерофона" с раскрытой батареей и заменой бортовой брони палубным бронированием с целью установки более тяжёлых орудий и улучшения защиты по ватерлинии. При детальном рассмотрении чертежей этих кораблей трудно поверить, что "Нельсон", несущий намного больше брони, лучше оборудован для линейного боя, если не считать его превосходства в весе залпа.
"Нельсон"
"Беллерофон"
"Айрон Дьюк"
Размерения, м
85,3х 18,3x7,5
91,4x17,1х7,6
85,3х19,5x6,9
Водоизмещение, т
7473
7550
6010
Мощность механизмов, л.с.
6624
6520
4020
Скорость, уз
14.0
14,2
12,8
Общий вес брони, т
1720
1273
1082
Средняя толщина брони, мм
185
134
145
Общий вес артиллерии, т
533
420
351
Вес бортового залпа, кг
816
723
625
Запас угля, т
1200
645
460
Площадь парусов, м2
2279
2153
2093
Борта "Нельсона" были обшиты дюймовыми (25,4 мм) плитами из стали, а не из железа – считалось, что если снаряд не может быть отражён бронёй, то следует использовать прикрытие такой толщины, чтобы снаряд пробивал, не взрываясь, оба борта, встречая на своём пути настолько малое сопротивление, насколько это вообще возможно. Вместе с тем подразумевалась эффективность подобной защиты против осколочного действия фугасных снарядов того времени. Для прикрытия машин и котлов применялась самая толстая броня, в остальном же плавучесть и остойчивость обеспечивалась разделением корпуса на водонепроницаемые отсеки, устройством броневой палубой ниже ватерлинии, коффердамами и развитой системой водоотливных средств. Таким образом, как и на "Айрон Дюке", был осуществлен принцип бронирования "все или ничего", но всё это – ценой отказа от надёжной защиты орудий.
