Линкоры британской империи. Часть VI. Огневая мощь и скорость
Шрифт:
Корабли этого класса могли служить абсолютным воплощением преимуществ турбинной установки, поскольку они имели скорость, даже превышающую проектную скорость «Дредноута».
Мощность механизмов, л.с. Расход угля, фунт на 1 л.с. Скорость, уз
«Беллерофон» 21,8 (позже 22,1)
«Сьюперб» 25 400 1,38 21,64
«Тэмерэр» 24600 1,74 22,07 (максимальная)
Построен
После начала Первой мировой войны в августе 1914г. вошел в состав 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1919 г. выведен в резерв. Переоборудован в учебный корабль. По условиям Вашингтонского договора в ноябре 1921 г. продан на слом.

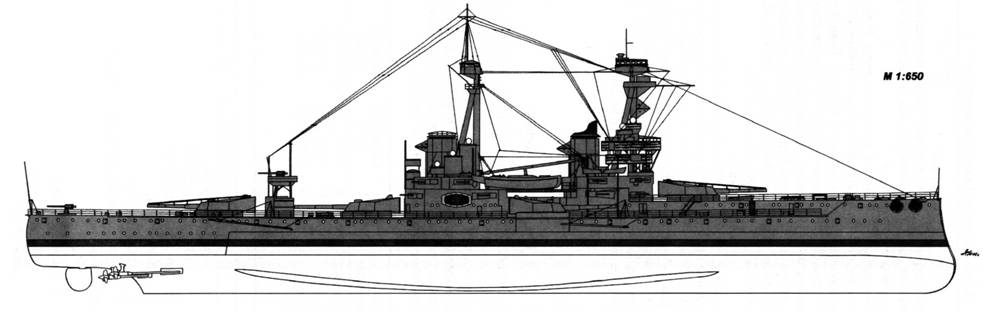

«Беллерофон». Внешний вид корабля по состоянию на 1918 г.
Построен в Эльсвике (с февраля 1907 г. по май 1909 г.). Вступил в строй 29 мая 1909 г. в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии.
Во время войны служил в составе 1-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Был флагманским кораблем 4-й эскадры линкоров под командованием контр-адмирала А.Л.Даффа. Повреждений не по-лучил. В 1918 г. переведен в Средиземноморский флот после капитуляции Турции. Был флагманом флота союзников в Дарданеллах (флаг вице-адмирала Гоу-Кэлсорпа). В 1919 г. выведен в резерв. Переоборудован в учебный корабль. Выведен из списков флота по условиям Вашингтонского договора. Использовался как корабль-мишень. Продан на слом в декабре 1922 г.
Построен в Девонпорте (с января 1907 г. по май 1909 г.) Вступил в строй в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии. Во время войны служил в составе 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1918 г. в составе Средиземноморского флота. В 1919 г. служил в качестве учебно-тренировочного корабля для кадетов. По условиям
Вашингтонского договора, продан в декабре 1922 г. на слом.
Глава 86
Тип «Сен-Винсент»
Представляя смету на кораблестроительную программу 1907-08 гг., Первый Лорд Твидмоус заявил, что в этом году выделены деньги на строительство двух новых кораблей типа «Дредноут» или трех в том случае, если на конференции в Гааге будет достигнуто соответствующее соглашение между морскими державами. Поскольку на Гаагской конференции не было принято решений, ограничивающих морское вооружение, в 1908 г. заложили три линкора типа «Сен-Винсент».
Место постройки Заложен Спущен на воду Введен в строй Стоимость, ф.ст.
«Коллингууд» Девонпорт 03.02.1908 07.11.1908 04.1910 1 731 640
«Сен-Винсент»
«Вэнгард» «Виккерс» 02.04.1908 22.02.1909 02.1910 1 607 780 (включая орудия)
Размерения, фт 500 (536) х 84 х 25,3 (28,7) = 19 250 т
Водоизмещение, т нормальное 19 560 в полном грузу 23 030
Вооружение орудия: 10 12-д/50 кал 20 4-д/50 кал 4 3-д (зенитные) торпедные аппараты (18-д подводные): 2 бортовых 1 кормовой торпеды: 14 18-д 6 14-д (катерные)
Бронирование, д пояс 10-8-7
Механизмытурбины Парсонса 24 500 л.с., проектная скорость 21 уз., 4 вала: «Коллингууд» – фирмы «Хауторн Лэсли» «Сен-Винсент» – завод Скотта «Вэнгард» – фирмы «Викерс» Котлы 18: «Коллингууд» – фирмы «Ярроу» «Сен-Винсент» и «Вэнгард» – фирмы «Бабкок и Вилкокс»
Запас топлива угля – 900/2 800; нефть -940; патентованное топливо – 190
Дальность плавания, мили 6 900 10-уз ходом; 4 250 18,7-уз ходом
Экипаж 758 чел.
Конструкторы И.Н.Муней, А.М.Уортингтон

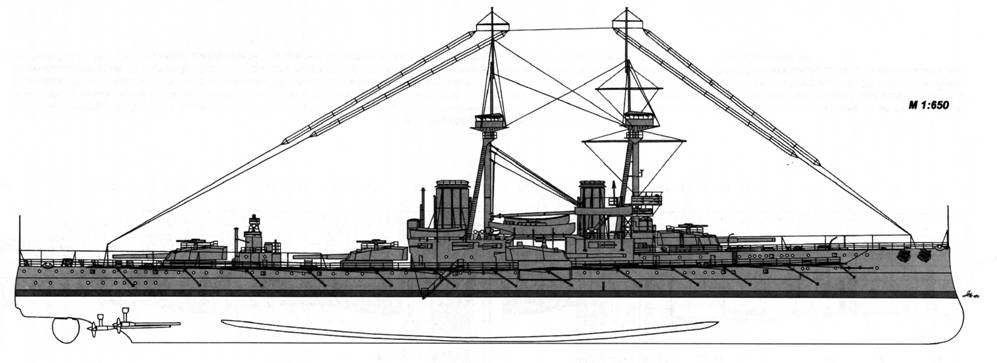

«Коллингууд». Внешний вид корабля по состоянию на 1910 г.

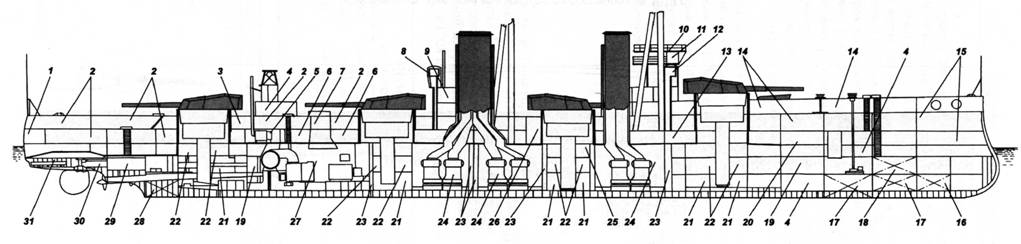

«Коллингууд». Продольный разрез:
1 – малярная кладовая; 2 – кубрики команды; 3 – погреб боевых частей торпед; 4 – провизионные кладовые; 5 – отсек вспомогательного котла; 6 – корабельные мастерские; 7 – вентиляционные шахты МО; 8 – кормовая (резервная) боевая рубка; 9-радиорубка; 10-ходовой мостик; 11 – ходовая рубка; 12- носовая боевая рубка; 13- центральный артиллерийский пост; 14- каюты офицеров; 15 – кладовые различного назначения; 16 – носовая дифферентная цистерна; 17 – цистерны пресной воды; 18 – цепной ящик; 19 – отсеки бортовых ТА; 20 – пункт оказания медицинской помощи; 21 – погреба 12-д снарядов; 22 – погреба 12-д зарядов; 23 – поперечные угольные ямы; 24- КО; 25 – отсек главного распределительного щита; 26 – вентиляционные шахты КО; 27 – МО; 28 – кормовая дифферентная цистерна; 29 – отсек механизмов рулевого привода; 30 – румпельное отделение; 31 – отсек кормового ТА. переборки 8-5-4 барбеты 9-5 башни 11 боевая рубка 11 и 8 сигнальная башня 3 коммуникационные трубы 5-4 палубы: главная 1,5-0,75 средняя 1,75 нижняя 1,5 (на скосах 3)
Особенности:
1) возврат к тонкой листовой обшивке по ватерлинии в районе оконечностей;
2) первые линкоры с 12-д орудиями 50-го калибра.
Эти корабли более или менее повторяли тип «Беллерофон», но главное вооружение состояло из орудий 50-го калибра, что привело к некоторому увеличению длины и ширины, сглаженному уменьшением осадки, и увеличению на 650 т номинального водоизмещения и на 760 т фактического. Тем не менее, новое соотношение длины и ширины позволяло легче развить скорость – полная скорость 21 узел достигалась увеличением мощности только на 1 500 л.с.
