Отечественная космическая наука и техника ещё раз продемонстрировали широкие возможности исследований Луны и окололунного пространства непилотируемыми космическими аппаратами. В историю изучения Солнечной системы была вписана ещё одна золотая страница [50].
Глава 10
«ЛУНОХОД-2»
Программа новой экспедиции была составлена в соответствии с комплексной задачей изучения основных физико-механических и химических свойств поверхности Луны в зоне перехода морского района небесного тела в район материковый. Поэтому на «Луноход-2» к имевшимся на «Луноходе-1» каллиматорного рентгеновского телескопа РТ-1 (для изучения рентгеновского космического излучения), радиометра РВ-2Н (для исследования радиационной обстановки на трассе перелёта и на
Следует отметить, что новая космическая лаборатория не стала точной копией предыдущей. В соответствии с задачами эксперимента на луноходе усовершенствовали некоторые системы.
Прежде всего, конструкторы прислушались к пожеланиям экипажей и сделали третью верхнюю телекамеру, на уровне роста человека. При этом подняли её на кронштейне вверх до высоты 1,5 м и вынесли на 0,5 м вперёд. Это значительно расширило обзор впереди лежащей местности, позволило качественнее оценивать обстановку (до 10-12 м) и, в конечном счёте, увеличить среднюю скорость движения. Тем не менее, следует признать, что при этом «мёртвая» (невидимая) зона от передних колёс лунохода достигла 3 м (на «Луноходе-1» такая зона составляла 1,2 м). Теперь водитель мог осмотреть местность и как бы «присев» (при использовании нижних телекамер), и с высоты человеческого роста.
Телевизионная камера «Лунохода-1» была выполнена на видиконе с регулируемой памятью (ВРП) диаметром 13,5 мм. Опыт создания и эксплуатации телевизионной системы «Лунохода-1» позволил в передающей камере "Лунохода-2” перейти на ВРП диаметром 26 мм, что улучшило качество изображения без существенного увеличения габаритов и потребляемой мощности камеры (25 Вт). Была повышена частота передачи телевизионных изображений трёх курсовых телекамер, существенно улучшая чёткость принимаемых изображений. Кроме того, раньше «картинка» местности была довольно статичной: один кадр сменялся другим через двадцать секунд. Теперь появилась возможность сделать её более динамичной, используя один из четырёх режимов - 3,2; 5,76; 10,88 и 21,12 с. Так что «зрение» экипажа стало острей. Главное же заключалось в том, чтобы водитель сумел с минимальной погрешностью оценить появляющееся на экране изображение местности перед луноходом.
Разработчики шасси также постарались усовершенствовать его ходовые возможности.
Напомним, что на «Луноходе-1» произошёл отказ электромагнитов управления фрикционными дисковыми тормозами мотор-колёс, в результате чего все восемь движителей находились в заблокированном состоянии не только во время стоянки лунохода, но и во время его движения. Данный дефект схемы был устранён, и движение второго «луномобиля» осуществлялось в нормальном режиме с отключёнными тормозами. Поэтому средние значения суммарного энергопотребления мотор-колёс были ниже, чем у шасси «Лунохода-1», хотя масса второй машины составляла 840 кг - почти на 94 кг больше массы «Лунохода-1». За счёт этого существенно повысились эксплуатационные параметры шасси, такие как средняя скорость движения (особенно при переходе на вторую скорость), продолжительность непрерывного движения, пройденный путь и др.
Экипаж предложил применить специальный режим работы двигателей колёс при поворотах на ходу (первый луноход разворачивался только на месте).
Ещё один технический недостаток самоходного шасси «Лунохода-1» не оказывал никакого влияния на ходовые качества и энергетику аппарата. Он влиял только на качество исследований магнитного поля Луны по трассе движения «Лунохода-1». Конечно, учёные уже знали, что Луна не имеет магнитного поля, подобного земному. Речь могла идти только об обнаружении и исследовании неких остаточных явлений магнетизма. Однако установленные на борту приборы регистрировали циклически изменяющееся поле по всему лунному маршруту. Анализ показал, что характер изменений связан со скоростью движения аппарата, из чего следовало: магнитное поле на Луну привёз сам «Луноход-1». Выявить виновника магнитной путаницы позволили исследования, которые специалисты ВНИИТрансмаш провели совместно с сотрудниками ленинградского ВНИИ Метрологии им. Д.И.Менделеева на их загородной площадке, удалённой от промышленных источников электромагнитных полей. Оказалось, что магнитный фон создавали намагничивающиеся в процессе изготовления стальные
По рекомендациям экипажа разработчики пультов управления водителя (ДУ-001), оператора ОНА (ДУ-002), командира (ДУ-003) и бортинженера (ДУ-004) привели показания стрелочных приборов в соответствие с новыми параметрами, заменили надписи для выдачи радиокоманд, вывели индикации об исполнении этих РК на борту. Также были подготовлены масштабные сетки на ВКУ для трёх камер.

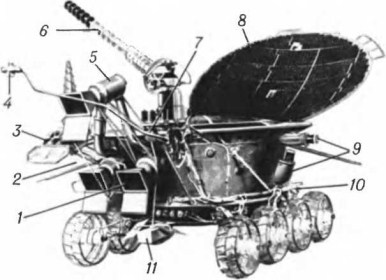

Рис. 75. «Луноход-2»: 1-телекамера; 2-астрофотометр; 3-уголковый отражатель; 4-магнитометр; 5-выносная телекамера;6-остронаправленная антенна; 7-фотоприемник; 8-панель солнечной батареи; 9-телефотометры; 10-прибор оценки проходимости;11-выносной блок аппаратуры «РИФМА»
Изменения коснулись и системы управления остронаправленной антенны лунохода: её наведение на Землю значительно упростилось.
Реализация всех этих усовершенствований повысила требования к обработке принимаемой информации, более оперативного её анализа операторами, к взаимопониманию звена «водитель-командир», предоставив большую самостоятельность водителю, а также к принятию ими оптимального решения и доклада командиру.
Распоряжением Главного конструктора С.С. Крюкова от 21 июня 1972 г. № 94 для проведения предстартовых тренировок экипажа из представителей КБ-4 и КБ-6 была сформирована и направлена на Симферопольский ЦДКС бригада в составе Л.В. Порошина, В.А. Коровкиной, В.И. Гаткера и Л.A. Волчковой. Руководителем испытаний назначили ведущего инженера КБ-4 P.M. Мэнна. На НИП-10 прибыли экспедиции промышленных предприятий, участвующих в работах по луноходу, в том числе от ВНИИ-100 - Ю.И. Васильев, Ю.П. Китляш, Л.H. Поляков, Л.T. Черепанова и Ф.П. Шпак; от ВНИИП - С.С. Гагарский, В.Н. Запечников, С.И. Лазарев, А.Г. Поляков, Б.М. Путиловский, С.Е. Родинков и И.В. Тупиков. В это же время прибыл и экипаж. По результатам медицинского освидетельствования и заключения врачебной экспертной комиссии, утверждённой руководителем ИМБП академиком О. Газенко, все члены экипажа, за исключением В.И. Чубукина, были допущены к дальнейшей работе с изделием Е8.
Тренировки на лунодроме проводились на модернизированном технологическом образце будущего «Лунохода-2». Экипаж изучил «Инструкцию по эксплуатации объекта Е8 №204», сдал зачёт комиссии и получил допуск к работе.

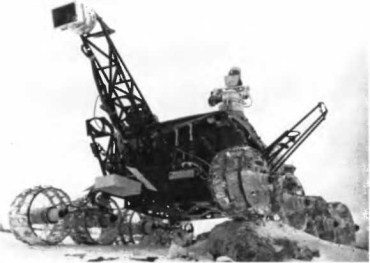

Рис. 76. Технологический образец «Лунохода-2» на лунодроме
Как и на прежних тренировках с низкими камерами, тренировки начались с определения углов курса (слева, прямо, справа), расстояний до камней, кратеров, горок, расщелин и других предъявляемых ориентиров, их размеров. Результаты регистрировались на персональных бланках и сравнивались с фактическими данными. Водители и командиры экипажа от упражнения к упражнению действовали все чётче и увереннее.
В зале ПУЛа обустроили зону, в которой пульты операторов установили более компактно и с соблюдением требований эргономики, улучшили вентиляцию, температурный режим и т.д. Рядом с пультом командира теперь смонтировали пульт бортинженера ДУ-004, который раньше располагался в соседнем помещении. Таким образом, члены расчётов экипажа находились вместе и могли общаться без ларингофонов. Также установили видеоконтрольное устройство с диагональю 61 см, что позволило группе управления и другим лицам, имеющим допуск на сеансы связи, наблюдать за развитием событий в реальном времени, но без права обсуждения действий экипажа.
При введении этих новшеств учитывались и предложения медицинской службы, в частности - обеспечить членов экипажа специальной формой одежды с учётом удобства медицинского контроля.
Слаженная и чёткая работа помогала экипажу уверенно ориентироваться на местности и находить правильные решения при опасных ситуациях, что определяло успешное выполнение задач по управлению.
8 января 1973 г. в 09 ч 55 мин 38 с боевыми расчётами РВСН с космодрома Байконур произведён старт PH «Протон-К» с ЛКА «Луна-21». Главная задача - доставить вторую передвижную научную лабораторию на поверхность естественного спутника Земли.
