Магнитные карты и ПК

Гёлль Патрик

Большая длительность в значительной степени облегчает работу программ на не слишком быстродействующем или с замедленным выполнением других задач процессоре.

Общий вид декодера приведен на рис. 3.25 и 3.26.

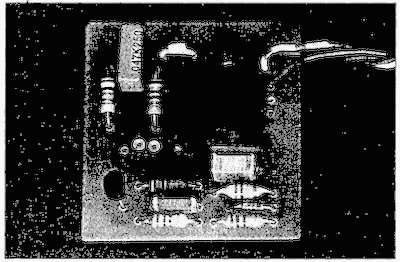

Рис. 3.25. Общий вид декодера со стороны размещения элементов

Рис. 3.26. Общий

вид декодера со стороны печати

Американская версия

Схема, представленная на рис. 3.27, значительно отличаясь от рассмотренной выше, приводит к очень близким результатам.

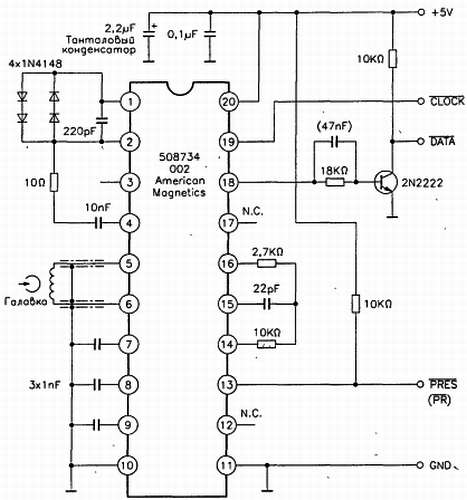

Рис. 3.27. Схема декодера на интегральной схеме фирмы American Magnetics

Основные функциональные отличия заключаются в следующем:

• значительно более высокая чувствительность, допускающая использование менее качественной или не очень хорошо настроенной головки;

• несколько меньший допуск к очень низким скоростям прохождения;

• импульс

имеет фиксированную длительность (приблизительно 23 мкс), то есть более короткую, чем в предыдущем случае при нормальных условиях работы;

• идентичные величины внешних компонентов для дорожек для плотностей записи как 75, так и 210 bpi;

• данные выдаются без инверсии.

Последняя особенность приводит к необходимости ставить инвертирующий каскад для линии

с целью обеспечения совместимости с предыдущей схемой и большинством промышленных считывающих устройств.

Поскольку каскад выполнен на обычном n-р-n транзисторе, ему дня нормальной работы требуется форсирующая RC-цепочка в цепи базы. Отсутствие такого конденсатора может привести к межсимвольной интерференции, то есть наложению текущих битов на последующие.

Следует отметить, что количество диодов в цепи отрицательной обратной связи при необходимости и в экспериментальных целях может варьироваться.

Обратим внимание и на то, что номиналы всех элементов были оптимизированы в соответствии с указаниями изготовителя интегральной схемы; в принципе рекомендуется их придерживаться. Печатная плата декодера, изображенная на рис. 3.28, также имеет небольшие размеры и допускает установку в непосредственной близости от головкодержателя.

Рис. 3.28. Печатная плата декодера на ИС фирмы American Magnetics

Напомним, что длина проводов, подсоединяющих головку к декодеру, не должна превышать 10 см, причем неважно, будет ли это витая пара или отдельные экранированные провода (поскольку вход усилителя симметричен, ни один из двух проводов головки не соединяется с «землей»).

Размещение элементов на плате декодера представлено на рис. 3.29. Здесь мы также частично обращаемся к технологии поверхностного монтажа (SMD).

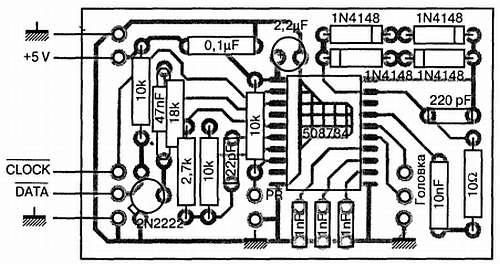

Рис. 3.29. Размещение

элементов на плате декодера, использующего ИС фирмы American Magnetics

Интегральная схема припаивается со стороны печати так же, как и форсирующий конденсатор 47 нФ, включенный параллельно с резистором 18 кОм. В качестве данного конденсатора целесообразно использовать конденсатор в стеклянном корпусе, похожий на диод. Это гарантирует минимальную длину соединений и экономит место со стороны компонентов.

Внешний вид декодера приведен на рис. 3.30 и 3.31, а перечень элементов — в табл. 3.3.

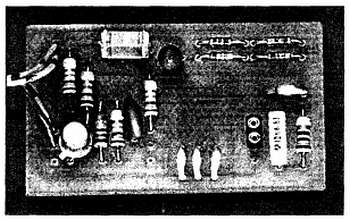

Рис. 3.30. Вид декодера со стороны размещения элементов

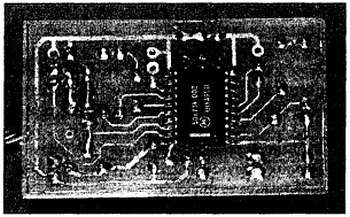

Рис. 3.31. Вид декодера со стороны печати

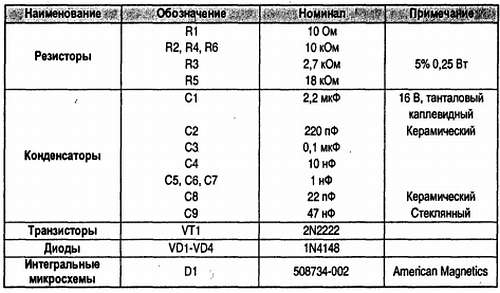

Таблица 3.3. Перечень элементов декодера

< image l:href="#"/>

ПРОГРАММЫ ДЛЯ СЧИТЫВАЮЩИХ УСТРОЙСТВ

Несмотря на то что промышленные считывающие устройства для магнитных карт или считывающие устройства, построенные по нашим рекомендациям, могут быть использованы практически с любым процессором, мы разработали программы, позволяющие выполнять все вышеназванные исследования как обычно, на IBM РС-совместимом компьютере.

Подключение чрезвычайно просто, не затрагивает существующей конфигурации и использует порт для игровых приставок или джойстика.

Этот разъем типа DB15, которым, как правило, пренебрегают серьезные пользователи, предоставляет четыре логических входа для импульсных сигналов и весьма удобное напряжение питания + 5 В.

Этого более чем достаточно для подключения считывающего устройства магнитных карт. Схема подключения приведена на рис. 3.32.

Рис. 3.32. Подключение считывающего устройства к разъему джойстика ПК

Длина соединительных проводов (неэкранированных) не принципиальна и может достигать 1 м, по крайней мере в случае декодеров, построенных в соответствии с нашими схемами.

Считывание дорожки ISO 2

Логично сначала заинтересоваться именно этой дорожкой, расположенной посередине, поскольку она одновременно и наиболее используемая, и самая легкая в интерпретации. Даже при плотности 75 bpi сигналы, поступающие от декодера, могут быть достаточно высокой частоты.

Не доходя до программирования на ассемблере, нам пришлось использовать язык, известный своим быстродействием, — Turbo Pascal. Даже в этих условиях не стоит надеяться обойтись компьютером с производительностью ниже, чем у 386SX25, чьих возможностей едва хватает.
