Так появление дизелей открыло широкую дорогу еще одной разновидности двигателей внутреннего сгорания — двухтактным двигателям.
Первым начал работать над созданием двухтактных дизелей всё тот же завод «Людвиг Нобель» в Петербурге. Были построены специальные опытные цилиндры со стеклянными вставками, через которые наблюдался процесс продувки при разной форме и различном размещении продувочных и выхлопных окон.
Дело в том, что, кроме описанного выше способа продувки, который называется прямоточным, могут быть и другие способы — «петлевые».
При этих способах в крышке
Следует заметить, что со временем двухтактные дизели получили столь же широкое распространение, как и четырехтактные, а для мощных установок даже преобладающее.

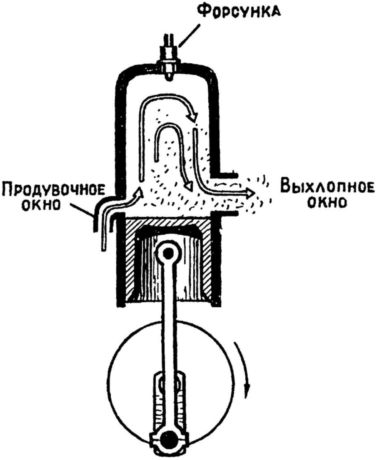

Схема петлевой продувки цилиндра двухтактного двигателя.
Судьба Дизеля и дизелей
Двигатели с воспламенением от сжатия теперь называют дизелями. Но, как вам уже известно, первый дизель, который решил всю дальнейшую судьбу этого двигателя, был построен не Рудольфом Дизелем, а на русском машиностроительном заводе. И хоть не верил изобретатель в возможности русской промышленности, но именно в России было доказано, что нефтяной экономичный двигатель можно построить.
Надо сказать, что и в дальнейшем развитии этого двигателя много труда и конструкторской мысли было вложено русскими инженерами.
Рудольф Дизель, владея патентом, выдавал разрешения фирмам разных стран строить двигатель с воспламенением от сжатия лишь по своему усмотрению. Это сдерживало широкое развитие двигателя.
Только с 1908 года, после истечения срока патента, строительство дизель-моторов получило широкий размах.
Новый двигатель стал быстро совершенствоваться, всё дальше удаляясь от своего прообраза — первого двигателя Дизеля.
Рудольф Дизель, как и Отто в свое время, выдержал серию судебных процессов, где доказывалось, что всё, чем отличается новый двигатель, — высокое сжатие, самовоспламенение и постепенное сгорание, — уже предлагалось до него другими конструкторами. И многие из подобных утверждений имели к тому веские основания. Это лишний раз доказывало, что творчество многих и многих инженеров, техников и изобретателей подготовляло рождение новой машины. Должен был лишь появиться тот, кто сумел бы своей энергией и настойчивостью добиться претворения в жизнь созревшей идеи. Такими изобретателями были Ленуар, Отто
Рудольф Дизель погиб при загадочных обстоятельствах. В 1913 году он отплыл на пароходе «Дрезден» из бельгийского порта Антверпен в Англию. Однако в английский порт Харвии пароход пришел без Дизеля. Вероятно, во время шторма Дизель был подхвачен и унесен в море нахлынувшей волной. Были, однако, и предположения об убийстве изобретателя по приказу германского генерального штаба из боязни, что накануне носившейся в воздухе войны Дизель передаст англичанам сведения о новых двигателях на немецких подводных лодках.
Некоторые считали, что утомленный борьбой Дизель покончил жизнь самоубийством, бросившись в воды океана. Таков трагический конец еще одного изобретателя в капиталистическом мире.
Но дизели продолжали свое победное шествие.
К директору Путиловского завода в Петербурге обратился студент технолог Тринклер с предложением построить двигатель высокого сжатия, который бы отличался от других дизелей тем, что для обеспечения впрыскивания топлива в цилиндр не требовалось бы строить специальный компрессор. Это было в 1898 году, на самой заре дизелестроения.
Действительно, сразу же, как только первые дизели получили распространение в промышленности, всем стало ясно, что основным недостатком нового двигателя является необходимость в компрессоре. Из общего числа цилиндров двигателя два, а то и три приходилось отводить под компрессор. В этих компрессорных цилиндрах не происходило сгорания топлива, а только сжимался воздух. Сжатый воздух подавался к форсунке, где он встречался с топливом и увлекал его дальше, в рабочий цилиндр, раздробляя жидкую струю на мельчайшие капельки.
Воздуха для распыливания топлива во всех цилиндрах требовалось много, и компрессор всё время работал, отбирая на себя часть мощности, утяжеляя машину, делая ее большой по размерам.

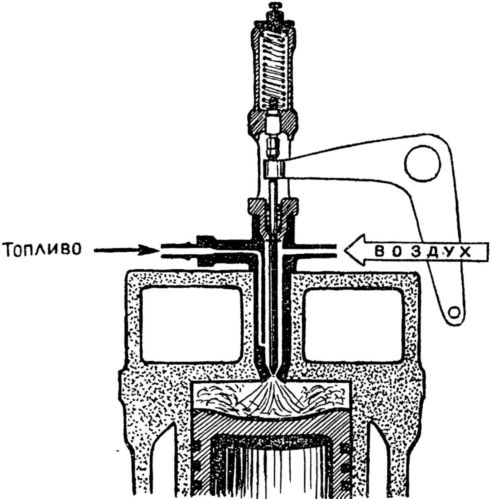

Так распыливалось жидкое топливо с помощью сжатого воздуха в компрессорных дизелях.
Вот почему предложение студента Тринклера заинтересовало Путиловский завод.
Надо сказать, что и сам Дизель об этом много думал, но ему ничего не удалось сделать для ликвидации компрессора.
Тринклер же предложил отказаться от компрессорных цилиндров, а в крышке каждого рабочего цилиндра сделать маленький компрессор, который бы сжимал лишь столько воздуха, сколько требуется, чтобы обеспечить только один впрыск после каждого такта сжатия. Такой цилиндрик с маленьким поршеньком занимал мало места, а приводился поршенек в движение толчком от специального механизма как раз в тот момент, когда нужно было впрыснуть топливо.

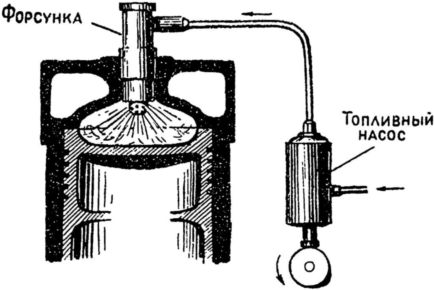

Так распыливается жидкое топливо в бескомпрессорных дизелях.
