Мастерская. Инструменты. Приспособления

Мельников Илья

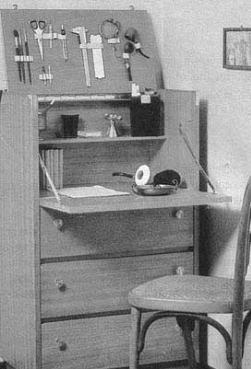

Рис. Рабочий стол с откидной крышкой в сборе

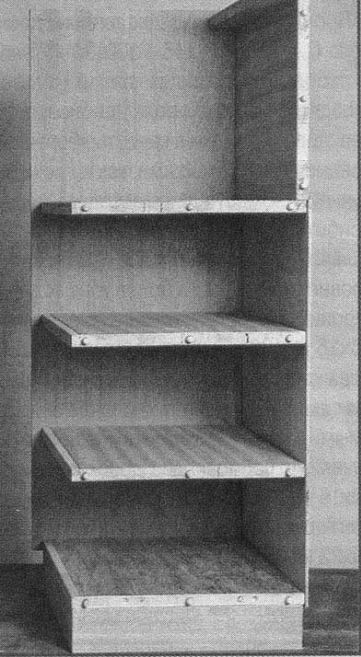

Рис. Часть секции для рабочего стола из старого шкафа.

В таблице приведен перечень деталей, из которых собран стол.

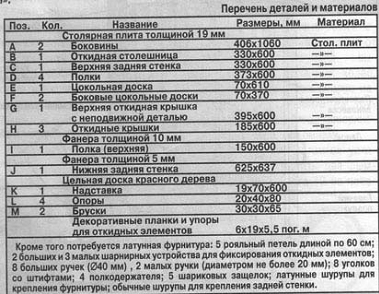

Таблица. Перечень деталей и материалов для рабочего стола.

Перед сборкой следует отделать внутренние поверхности, отшлифовать их, загрунтовать и покрасить. Однако в том случае, если используются элементы старой мебели, этого может и не понадобиться. Однако торцы плит необходимо обработать. Их шлифуют и оклеивают термоклеящейся

лентой для мебели или шпоном, которую можно приобрести в магазинах мебельной фурнитуры. Ленту прижимают к торцу горячим утюгом или паяльником со специальной насадкой.

Доски нижней, цокольной, коробки жестко соединяют брусками во внутренних углах, изнутри приклеивают опорные бруски.

В откидные крышки вставляют шариковые защелки. При высверливании отверстий под защелки на сверло устанавливают ограничитель глубины. Рояльные пели монтируют «впотай». Для этого на местах крепления петель к крышкам выбирают слой панели толщиной равный толщине металлической пластины рояльной петли. Так же монтируют концевые уголки шарнирных пластин и ответные детали защелок.

Чтобы крышка стола не проваливалась, устанавливают стопорную планку. Всю фурнитуру несложно приобрести, но можно использовать исправные детали со старой мебели. В этом случае новичок получает то преимущество, что наглядно видит способы крепления этих деталей.

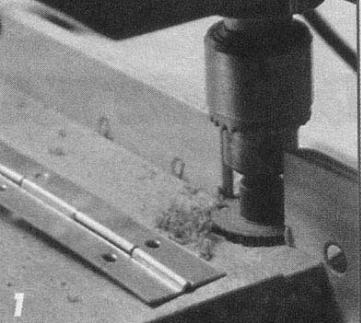

Рис.Монтаж рояльной петли

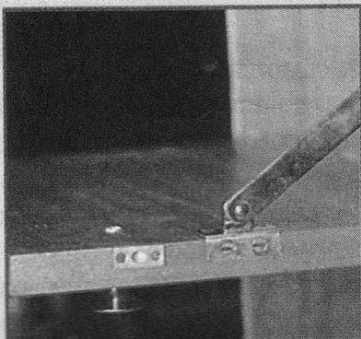

Рис. Монтаж шарнирных пластин и защелок

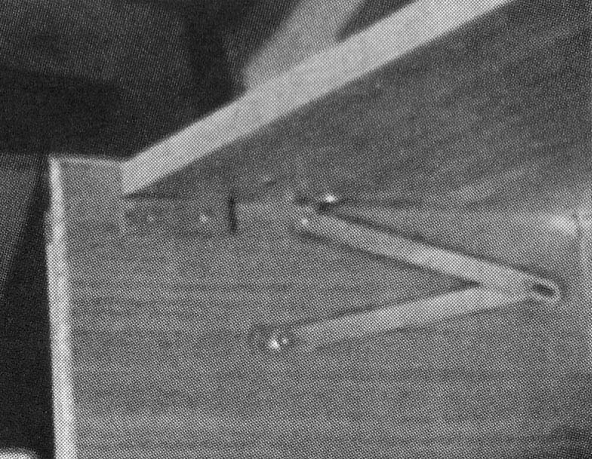

Рис. Стопорная планка крышки

То же касается ручек, уголков и рояльных петель.

Если в распоряжении мастера имеется мастерская, то идею откидных крышек можно использовать не только для стола.

Электроинструменты, которые хранятся в мастерской, можно хранить на стеллаже в виде отдельных секций с откидывающейся крышкой. Во-первых, это предохранит их от пыли, а во-вторых, откидная крышка может служить небольшим рабочим столом. На внутренней стороне можно укрепить сменные насадки, и т. п.

Для удобства позаботьтесь о хранении сменных насадок и мелких деталей к инструментам. Не всегда удобно, когда дрель приходится извлекать из чемодана (пусть даже и специального, с укрепленными в нем деталями. Гораздо удобнее, когда все это располагается в отдельном модуле для этого инструмента. Что может быть проще – укрепите крышку старого «чемодана» от дрели на стене – и место для сверл, ключей и насадок готово. Хотя мелкие сверла все время теряются. Для них нужно какое-то удобное хранилище.

Для очень мелких сверл подойдет кассета от швейных иголок. Для чуть более крупных можно использовать любую пластиковую банку со вставленным деревянным кругляшом с просверленными отверстиями для сверл.

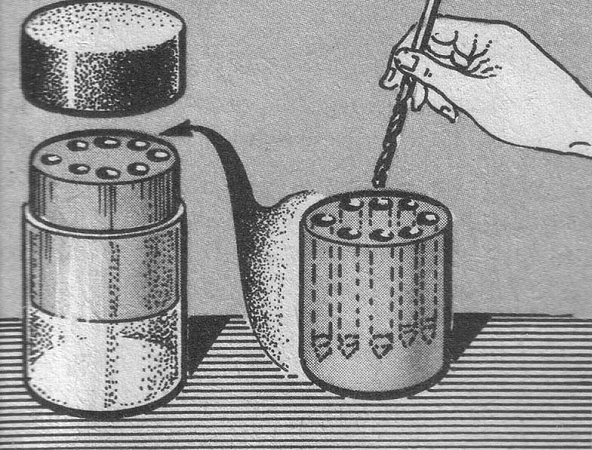

Рис. Кассета для сверл.

Инструмент можно купить или изготовить

Приобретение инструмента – дело ответственное. Выбирая его в магазине, нужно, прежде всего, ориентироваться на свой уровень, а также на следующие вещи:

• Многофункциональность

• Безопасность

• Энергоемкость

• Собственную квалификацию

Если вы начинающий мастер (или мастерица), то вам не обязательно покупать дорогой фирменный инструмент – пока вы не освоите навыки работы, вам все равно не придется использовать все возможности сложного оборудования. Вместе с тем, покупать инструмент низкого качества (электродрель за 10 у. е, например) тоже не стоит, так как она прослужит вам недолго. Если вы только начинаете мастерить – при выборе инструмента придерживайтесь золотой середины.

Позже, когда вы освоитесь, вы сами поймете, в чем разница между инструментом «Бош» и тайваньскими или польскими изделиями, хотя скорее всего, первый инструмент ваш будет именно из этой породы. Но в этом также есть свои преимущества – он станет для вас учебным пособием и «конструктором», что само по себе неплохо. По крайней мере, вам придется ознакомиться с его принципиальным внутренним устройством. После того, как процесс сборки и разборки дрелей, шлифмашинок и электролобзиков будет вами освоен благодаря осторумию китайских и тайваньских изготовителей, вы будете вполне способны самостоятельно определить качество и класс инструмента, а также его возможности и соответствие вашим потребностям. Но все же, что-то знать для начала нужно. Итак, электродрель.

Электродрель и перфоратор

Электордрель –

наиболее универсальный инструмент, который обладает массой возможностей. Основное ее назначение – это высверливание отверстий самой различной конфигурации в самых разных материалах. Для каждого вида материала и для каждого размера отверстий есть свои сверла. Сверла различаются по назначению и по номерам. Чем тоньше сверло, тем меньше номер. Сверла закрепляются в патроне и зажимаются специальным ключом, который лучше прикрепить к ручке дрели, чтобы он не терялся.

Ручная дрель – это коловорот. Дрель, которая может пробивать отверстия в твердых материалах – перфоратор. На большинстве современных моделей имеется кнопка переключения режимов – сверление/перфорирование.

Для закручивания шурупов применяется шуруповерт. Дрель, включенная на малых оборотах, может «работать шуруповертом». Для этого в комплекте обычно имеется набор насадок для закручивания шурупов с головкой разной конфигурации. Шуруповерт, как и дрель, которая может выполнять его функции, имеет переключатель направления оборотов, то есть патрон может вращаться в разные стороны.

Разнообразные насадки на дрель позволяют работать ей как шлифовальной машинкой и циркулярной пилой небольшого диаметра.

Однако эти инструменты удобно иметь отдельно.

Болгарка (она же угловая шлифовальная машинка) может не только шлифовать, но точить, резать, чистить и полировать.

Рубанок как ручной, так и электрический, предназначен для строгания дерева.

Ножовки – со сменными насадками, обычные, по металлу, электрические, лобзики и лучковые пилы – это инструменты для резания.

Паяльник – или паяльники разной конфигурации или со сменными насадками – предназначены для пайки.

Отвертки, резаки, стаместки, напильники, ключи, и еще очень многие приспособления и инструменты обычно имеются в большем или меньшем ассортименте в любом хозяйстве.

Мы думаем, что если читатель собирается что-то мастерить, он имеет хотя бы общее представление обо всех этих инструментах. Конечно, есть и более сложное оборудование. Но мы имеем цель не описать стандартный инструмент (гораздо лучше он описан в учебниках), а показать, что можно этим инструментом мастерить. А в этой главе мы хотим рассказать, в каком качестве, кроме основного, можно его использовать, чем заменить, и как усовершенствовать.

Превращения дрели

Как самый универсальный инструмент, дрель может выполнять многие виды работ. И самое простое, что можно сделать – это закрепить ее на штативе, превратив, таким образом, в сверлильный станок.

На неподвижное основание крепится вертикальная стойка. На стойке расположены подвижные салазки, на которых закреплена электродрель. Главное, на что следует обратить внимание при монтаже – это параллельность скольжения оси патрона дрели. В противном случае отверстие будет образовываться под углом, и вследствие этого возможны и более неприятные вещи, например, порча сверл, а может и их поломка (и травмирование обломками).

Следует предусмотреть надежное крепление детали, в которой будет сверлиться отверстие. Для этого можно приспособить струбцины или тисочки, укрепленные на основании станка.

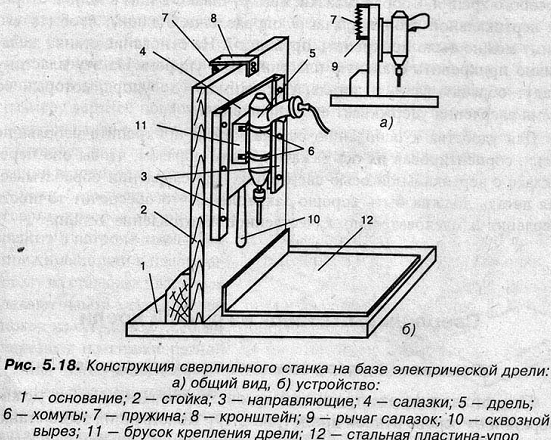

Рис. Сверлильный станок на основе электродрели.

Преимущество такого станка в том, что дрель может быть вставлена в случае надобности, а после этого извлечена. Использование ее в качестве сверлильного станка не мешает использовать ее в привычном качестве.

Электродрель может стать циркулярной пилой или наждачным кругом. В продаже имеются специальные насадки на дрель, и диски небольшого диаметра. Однако работать такой насадкой «на весу» чрезвычайно опасно. Сучок, гвоздь или просто случайное включение в структуре дерева может стать причиной серьезной травмы. Для того, чтобы эта работа стала безопасной, необходимо изготовить неподвижное крепление для дрели. На рисунке изображена схема такого устройства. В принципе, главные его детали – это твердая, неподвижно закрепленная плита и два бруска.

Крепление электродрели осуществляется двумя хомутами. Они должны прочно удерживать инструмент в нужном положении.

В средней части крайнего бруска крепят подшипник, для которого в бруске высверливают отверстие. Центр его должен точно совпадать с осью вала электродрели. Стержень должен быть изготовлен из стального прута диаметром 8 мм. На его конце нарезается резьба, а сам наконечник стачивается так, чтобы он плотно входил в отверстие подшипника.

Прут вставляется в отверстие, и прижимается гайкой с шайбой к бруску.

Дрель для работы укладывают на плиту, и неподвижно закрепляют хомутами так, как показано на рисунке.
