Материальная часть стрелкового оружия и гранатометов

Фокин Константин

Рис. 12. Спусковой крючок:

1 – цапфа;

2 – отверстие;

3 – хвост

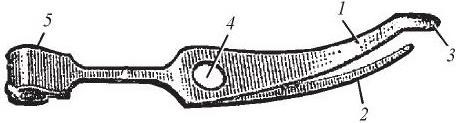

Рис. 13. Боевая пружина:

1 – широкое перо; 2 – узкое перо;

3 – отбойный конец; 4 – отверстие;

5 – защелка

Рукоятка

с винтом (рис. 14) прикрывает боковые окна и заднюю стенку своего основания и служит для удобства удержания пистолета в руке.

Рис. 14. Рукоятка с винтом:

1 – антабка; 2 – пазы;

3 – отверстие; 4 – винт

Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки. Он имеет головку и нарезную часть. Винт при отделении рукоятки вывинчивается лезвием протирки.

Затворная задержка (рис. 15) удерживает затвор в заднем положении по израсходовании всех патронов из магазина. Она имеет: в передней

Рис. 15. Затворная задержка:

1 – выступ; 2 – кнопка с насечкой;

3 – отверстие; 4 – отражатель

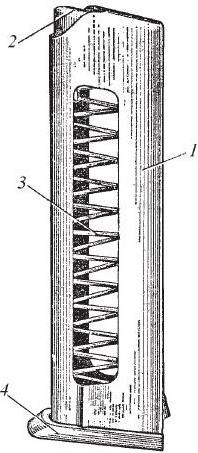

Рис. 16. Магазин:

1 – корпус магазина;

2 – подаватель;

3 – пружина подавателя;

4 – крышка магазина

части – выступ для удержания затвора в заднем положении; кнопку с насечкой для освобождения затвора нажатием руки; в задней части – отверстие для соединения с левой цапфой шептала; в верхней части – отражатель для отражения наружу гильз (патронов) через окно в затворе.

Магазин (рис. 16) служит для _{помещения восьми патронов. Он} состоит из корпуса, подавателя, пружины подавателя и крышки.

Пистолетный патрон 9 x 18 (9 мм – калибр, 18 мм – длина гильзы) состоит из гильзы, капсюля, порохового заряда, пули (рис. 17).

Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.

Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В каждом ящике помещаются две железные закатные или запаянные оцинкованные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.

На боковых стенках деревянных ящиков имеются надписи, обозначающие номенклатуру патронов, уложенных в эти ящики:

номер партии патронов, месяц и год изготовления патронов и пороха, завод-изготовитель, марку и партию пороха, количество патронов в ящике. Вес одного ящика с патронами около 33 кг.

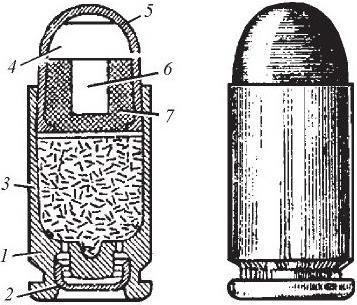

Рис. 17. Патрон 9 x 18 и его устройство:

1 – гильза; 2 – капсюль; 3 – пороховой заряд; 4 – пуля; 5 –

биметаллическая (плакированная) оболочка; 6 – стальной сердечник; 7 – свинцовая рубашка

Работа частей и механизмов пистолета

Положение частей и механизмов пистолета до заряжания

Части и механизмы пистолета до заряжания находятся в следующем положении.

Затвор под действием возвратной пружины – в крайнем переднем положении; чашечка затвора упирается в казенный срез ствола, в результате чего ствол заперт свободным затвором. Продольные выступы затвора входят в пазы, имеющиеся в задней части рамки.

Затвор с рамкой заперт ребром предохранителя.

Курок под действием широкого пера боевой пружины спущен и упирается передней плоскостью в выступ предохранителя так, что не может продвинуться вперед.

Шептало полочкой уступа на оси предохранителя поднято вверх и удерживается в таком положении так, что между предохранительным взводом курка и носиком шептала имеется небольшой зазор.

Спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отведена в крайнее заднее положение; рычаг взвода утоплен в рамку и его выступ самовзвода сцеплен с зубом самовзвода курка так, что при нажатии на хвост спускового крючка курок не взводится, но имеет некоторый свободный ход назад.

Магазин вставлен в основание рукоятки. Подаватель находится вверху и упирается в гребень затвора. Зуб подавателя нажимает на затворную задержку.

Флажок предохранителя находится в положении «предохранение». При этом выступ предохранителя опущен вниз и соприкасается с передней плоскостью курка; полочка уступа на оси предохранителя действием на зуб шептала поднимает вверх шептало и удерживает его в этом положении; зацеп предохранителя входит в выем курка и, упираясь в его выступ, запирает курок в положении «предохранение» так, что он не может быть взведен; ребро предохранителя заходит за левый выступ рамки и запирает затвор с рамкой.

Работа частей и механизмов пистолета при заряжании

Для заряжания пистолета необходимо:

– снарядить магазин патронами;

– вставить магазин в основание рукоятки;

– выключить предохранитель (повернуть флажок вниз);

– отвести затвор в крайнее заднее положение и резко отпустить его.

При снаряжении магазина патроны ложатся на подаватель один на другой в один ряд, сжимая пружину подавателя; по мере наполнения магазина патронами пружина подавателя сжимается и, нажимая на подаватель снизу, поднимает патроны вверх. Верхний патрон удерживается загнутыми краями боковых стенок корпуса магазина.

При вставлении снаряженного магазина в основание рукоятки защелка магазина заскакивает за выступ на стенке магазина и удерживает магазин в основании рукоятки. Верхний патрон упирается в гребень затвора. Подаватель находится внизу, его зуб не действует на затворную задержку.

При выключении предохранителя (повороте флажка вниз) выступ предохранителя поднимается и освобождает курок. При повороте предохранителя его зацеп, выходя из выема курка, освобождает выступ курка, чем обеспечивается свободное отведение курка назад. Полочка уступа на оси предохранителя освобождает шептало, которое опускается под действием своей пружины несколько вниз, и носик шептала становится впереди предохранительного взвода курка (курок становится на предохранительный взвод). При повороте предохранителя его ребро выходит из-за левого выступа рамки и разъединяет затвор с рамкой. При этом затвор может быть отведен рукой назад.
