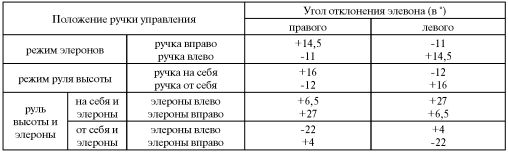

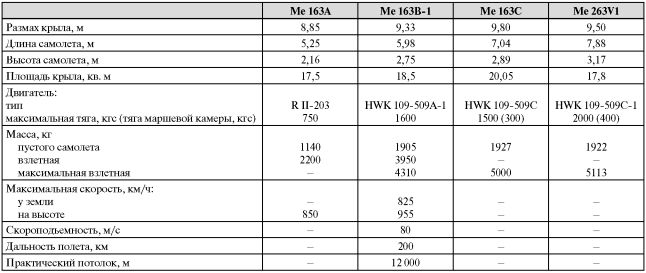

Проводка управления — жесткая. На внешней части консолей расположены элевоны с деревянным набором и полотняной обшивкой. Углы отклонения элевонов зависят от режима работы и приведены в таблице. Ближе к фюзеляжу находятся триммеры такой же конструкции (отклонение — до 10° вверх и вниз). Посадочные щитки (аэродинамические тормоза) — алюминиевые, с гидроприводом, открываемые на угол 45°.
Шасси состоит из убираемой лыжи, снабженной гидравлическими амортизаторами и хвостового колеса. Лыжа алюминиевой конструкции, позже — стальной, а на первых экземплярах —
Старт осуществлялся с применением двухколесной стартовой тележки, сбрасываемой автоматически при уборке лыжи.
Размеры колес тележки 700х175 мм, давление воздуха — 5,5 атм. Существовала также возможность взлета с применением рельсовой тележки фирмы «Борзиг», стартовой тележки с пружиной Латшера фирмы VDM и стартовой тележки фирмы АНАС с управляемым носовым колесом.
Кабина пилота — негерметичная, закрыта беспереплетным односекционным фонарем, откидывающимся вправо. Кресло пилота установлено на пружине Латшера.
В кабине на приборной доске имеются необходимые навигационные и пилотажные приборы, а также приборы контроля работы двигателя (указатели оборотов насосов топлива и окислителя), органы управления и отдельный пульт управления радиооборудованием. Защиту пилота обеспечивает носовой кок фюзеляжа, выполненный из броневой стали толщиной 15 мм, такой же толщины плиты, прикрывающие спину и голову летчика (сзади), а также лобовое бронестекло толщиной 90 мм.
Силовая установка — однокамерный жидкостный ракетный двигатель HWK 109-509А-0, крепящийся в трех точках к шпангоуту № 8. Общая емкость топливной системы (для варианта Ме 163В-1) составляет 1660 л, масса полной заправки — 2026 кг. Топливом служит «состав С». Его запас (500 л) находится в четырех баках в крыле (2 по 73 л и 2 по 177 л). В качестве окислителя используется «состав Т» (1160 л), находящийся в фюзеляжном баке (1040 л) и двух вспомогательных баках в кабине пилота (по 60 л).
Радиооборудование — радиостанция FuG 16Е для связи с землей и другими самолетами (устанавливалась в носовой части фюзеляжа, антенна — на фюзеляже), устройство опознавания «свой-чужой» FuG 25 (устанавливалось под сиденьем пилота, антенна — в левой консоли крыла).
Электрооборудование — генератор мощностью 2 кВт с приводом от ветрянки и аккумулятор емкостью 20 А-ч (оба установлены в носовом бронированном коке фюзеляжа). Гнездо подключения внешнего источника электропитания — с правой стороны фюзеляжа. Потребителями электроэнергии являлись: система зажигания, обогреватель трубки Пито, сигнализатор положения шасси, радиооборудование, контрольно-измерительные приборы, клапаны подачи топлива и окислителя.
Кислородное оборудование — 2-л баллон, установленный с левой стороны кабины и регулятор подачи кислорода (с правой стороны кабины).
Гидропневматическое
Вооружение — 2 20-мм пушки «Маузер» MG 151/20E (боекомплект 100 снарядов на ствол) в корневых частях крыла. С 47-го экземпляра — 2 30-мм пушки «Рейнметалл-Борзиг» МК 108 (боекомплект 80, а по другим данным — 60 снарядов на ствол). Прицел — «Реви» 16В.

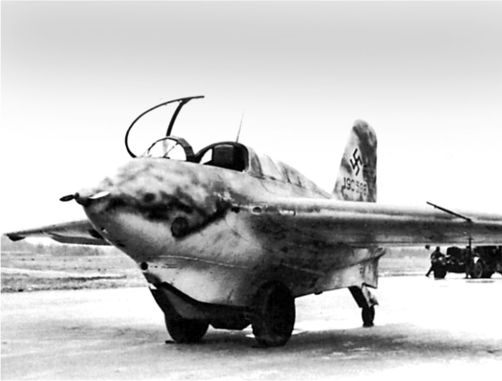

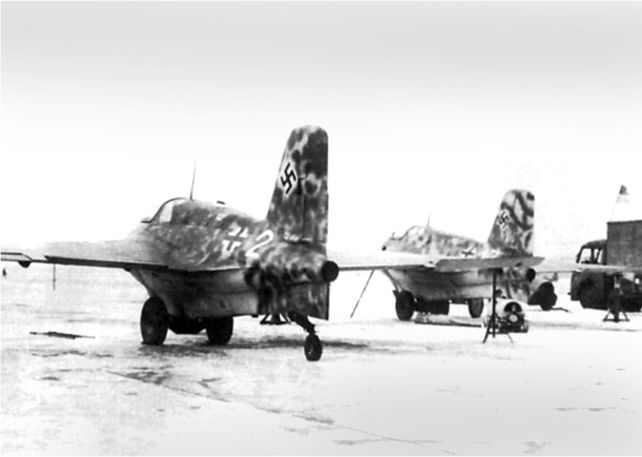

Me 163B Wk-Nr. 190598.

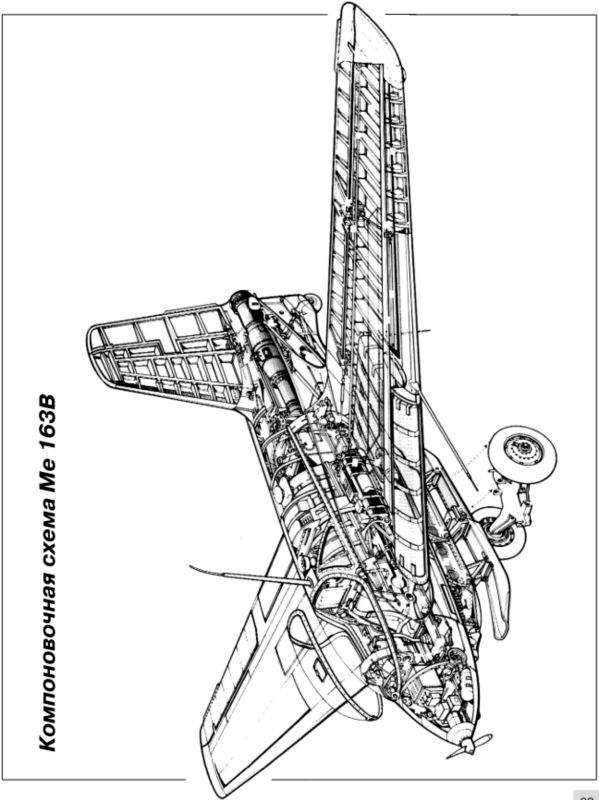

Me 163B.
