Устройство FuG 25а использовалось для идентификации «свой-чужой». Располагалось под креслом пилота, антенна и адаптеры на левом крыле.
Электрическое оборудование запитывалось от генератора мощностью 2 кВт и напряжением 24 В. Генератор стоял в носу фюзеляжа и оснащался маленьким пропеллером, вращающимся набегающим потоком воздуха. Аккумулятор емкостью 20 Ач. Аккумулятор также находился в носовой части фюзеляжа. Наружный разъем электросети находился на правом борту фюзеляжа. Потребителями на борту были: система зажигания, подогрев трубки Пито, сигнал положения шасси, радиооборудование, указатель крена и хилометр, приборы контроля за работой двигателя, топливные краны, противопожарная система.
Кислородная система состояла из 2-литрового
Пневмогидравлическая система служила для выпуска и уборки полоза и хвостового колеса. Маслобак гидравлической системы находился на носу, а пневматическая система размещалась возле полоза. Особый контур со своим маслобаком служил для выпуска посадочных закрылков. Выпуск осуществлялся с помощью ручного насоса.

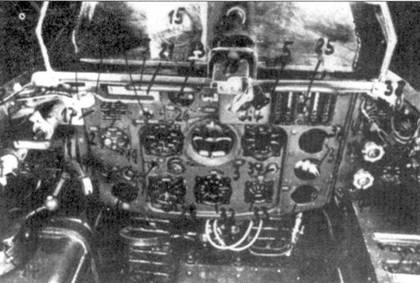

< image l:href="#"/>Приборная доска Me 163В. Сверху виден прицел и бронестекло.

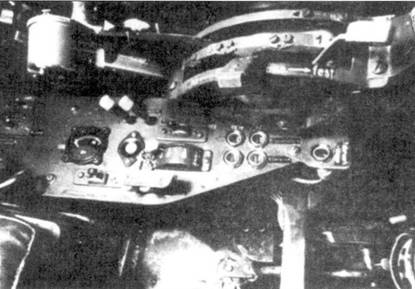

Два снимка кабины. Левая консоль: ручка газа, под консолью бак T-Stoff. Ниже правый борт. Виден маховик регулировки триммеров. На правом борту также дополнительный бак для T-Stoff.
Броней была прикрыта носовая часть самолета. Носовой обтекатель изготавливался из брони толщиной 15 мм. Лобовое бронестекло имело толщину 90 мм. Сзади голову, плечи и спину пилота прикрывала бронеспинка толщиной 15 мм.
Две пушки Mauser MG 151/20 располагались по одной в основании крыльев. Начиная с машины № 47 на самолетах появились пушки Rheinmetall-Borsig MK 108 с боекомплектом 80 (60) выстрелов на ствол. Прицел Revi 16B установлен над приборной панелью.
В конце войны испытывались различные нетрадиционные виды вооружения. Это были 50-мм гранатометы SG 500 Jaegdfaust. Гранатометы стреляли вверх и спускались автоматически с помощью фотокамеры, когда «Комета» оказывалась под самолетом противника. Один залп выпускал сразу пять гранат, так что пилот мог делать два боевых захода. Перезаряжалась система на земле.
На «Комете» (Me 163А) в порядке эксперимента установили 2 12-трубных пусковых установок для ракет R4M.
Двигатель Walter HWK 109-509А-0 крепился к 8-му шпангоуту фюзеляжа в трех точках.
Топливная система состояла из двух типов баков: баков для T-Stoff (топливо) и C-Stoff (окислитель). Заполнение баков T-Stoff проводили через переднюю горловину, a C-Stoff — через заднюю.
Подробно о топливе рассказано в главе, посвященной подробному разбору двигателя.
Баки на Me 163В-1 имели следующий объем, л:
| T-Stoff главный бак в фюзеляже | 1040 |
| T-Stoff правый вспомогательный бак | 60 |
| T-Stoff левый вспомогательный бак | 60 |
| C-Stoff бак в левом крыле | 177 |
| C-Stoff передний бак в левом крыле | 73 |
| C-Stoff
| 177 |
| C-Stoff передний бак в правом крыле | 73 |
| Всего | |
| T-Stoff | 1160 |
| C-Stoff | 50 |
| Итого | 1660 л (около 2026 кг) |

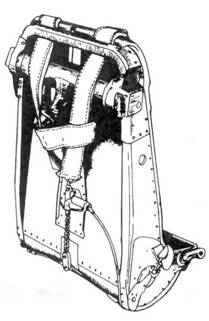

Бронирование кабины пилота:
1. Стальной носовой обтекатель. 2. Передняя часть кабины. 3. Бронестекло. 4. Регулируемые упоры бронестекла. 5. Амортизатор вибрации. 6. Изголовье. 7. Бронеплита. 8. Спинка кресла пилота. 9. Бронеплита, закрывающая плечи.
Бронестекло, установленное в передней части кабины.
< image l:href="#"/>Пушки MG 151/20.
1. Пушка MG 151/20. 2. Подаватель боекомплекта. 3. Двойной магазин. 4. Прицел Revi 16В. 5 SZKK 4. 6. Фотокарабин. 7. Светофильтр. 8. Предохранители. 9. Ручка KG 12Е. 10 Коробка EDKS-B1. 11. Соленоид SVK 1-151. 12. Передняя маска. 13. Задняя маска. 14. Уплотнитель.

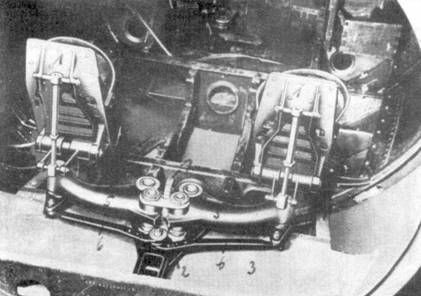

Пушки МК 108.
1: Пушка МК 108. Консоль электропитания. 3. Контейнеры с боекомплектом. 4. Подаватель боеприпасов. 5. Фотокарабин.
Двигатель Me 163
Работы по созданию ракетных двигателей сначала на твердом, а затем и на жидком топливе начались в Германии еще в 20-х годах XX века. Газовые турбины профессора Гельмута Вальтера выпускались с 30-х годов на его заводе в Киле. С 35-го года Вальтер изучал двигатели с окислителем перекись водорода. Первоначально это должна была быть турбина для сухопутного транспорта, а позднее обнаружилась перспектива ставить такие двигатели на самолеты. В 1936 году DVL построил первый опытный двигатель, работавший на разложении перекиси водорода (T-Stoff) с помощью катализатора («холодный» двигатель). Перекись водорода подавалась в камеру сгорания с помощью сжатого воздуха. Вырывающиеся газы давали в течении 45 секунд тягу около 135 кг. Этот двигатель испытали в полет в качестве ускорителя на Не 72. В 1937 году Вальтер модифицировал двигатель. Теперь в качестве катализатора (Z-Stoff) выступал перманганат калия. С новым катализатором двигатель развил тягу 290 кг, но проработал всего 30 секунд. T-Stoff по прежнему подавался с помощью сжатого воздуха. Этот двигатель был испытан на Fw 56.
В 1937 году появился новый двигатель — Walter RI-203, работавший на двусоставном топливе: метанольная смесь (М-Stoff) и перекись водорода (T-Stoff). Тяга двигателя образовывалась за счет сгорания топлива. Это был так называемый «горячий» двигатель. Тягу двигателя можно было регулировать, регулируя производительность насосов, подающих топливо в камеру сгорания. Насосы отбирали мощность от газовой турбины. Двигатель развивал тягу 500 кг на протяжении 60 секунд. Этот двигатель стал основным на первом немецком ракетном самолете Не 176, который поднялся в воздух 20 июня 1939 года.
