Металлургические расчеты с использованием пакета прикладных программ HSC Chemistry

Набойченко Станислав

Обращение к базе данных по термодинамическим свойствам веществ может быть выполнено из главного меню пакета при использовании кнопки DATABASE (H – Entalpy, S – Entropy and C – Heat Capacity). При этом открывается следующее окно главного меню базы данных (рис. 2).

Для поиска термодинамических

свойств вещества при этом возможно несколько путей, наиболее простой следующий. Воспользуемся кнопкой Search Species with Given Elements (Поиск веществ по заданным элементам). На экран выведется периодическая система Д. И. Менделеева (рис. 3).

Укажем элементы, из которых состоит вещество, например CuFeS_2. Для этого курсором укажем на кнопку Cu и щелкнем по левой кнопке мыши. В окне ввода Please Select Elements появится Cu. Также укажем и на другие элементы.

Установим переключатели Search Mode (Найти для следующих состояний) в нижней части окна в положение, соответствующее интересующим нас состояниям веществ: Gas – газообразные, Condensed – конденсированные (жидкие или твердые), Gas Ions – ионы в газовой фазе, Aqueous Ions – ионы в электролите, Liquids – жидкости, Aqueous neutral – недиссоциированные вещества в растворе.

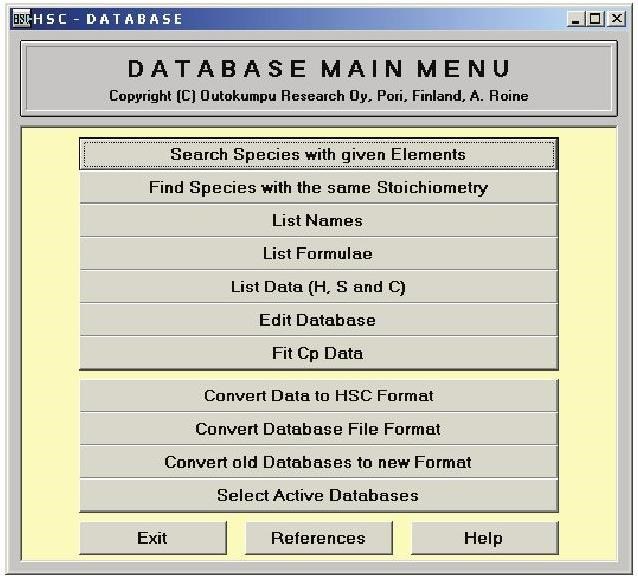

Рис. 2. Главное меню для работы с базой данных по термодинамическим свойствам веществ

Нажмем на находящуюся в нижней части окна справа кнопку OK – откроется следующее окно List Species in HSC Database (Список веществ в базе данных) (рис. 4). Поле этого

окна слева содержит панель Own Database (Пользовательская база данных), она пуста, если мы предварительно не поместили туда соответствующие данные. В центре этого окна на панели Main Database выведен список веществ, в состав которых входят выбранные нами ранее элементы. Найдем в списке интересующее нас вещество, для чего курсором укажем на CuFeS₂ и выделим его щелчком по левой кнопке мыши. Номер и формула CuFeS₂ появятся на панели над кнопкой Show Data (Показать данные). Щелкнем левой кнопкой мыши по Show Data (Показать данные).

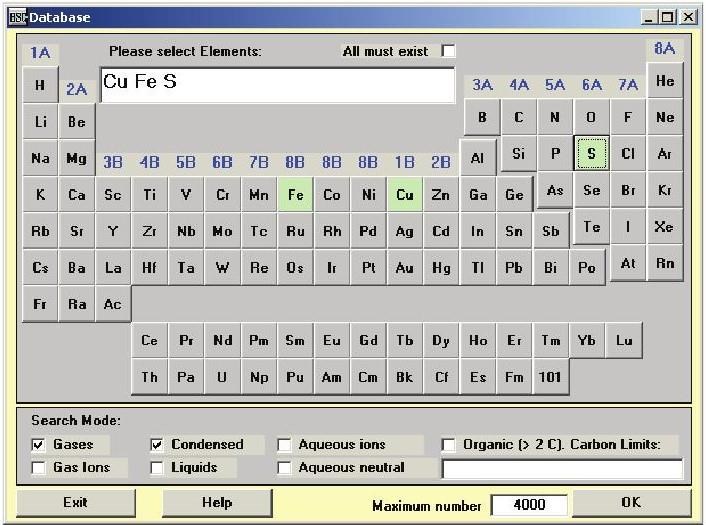

Рис. 3. Окно для выбора элементов

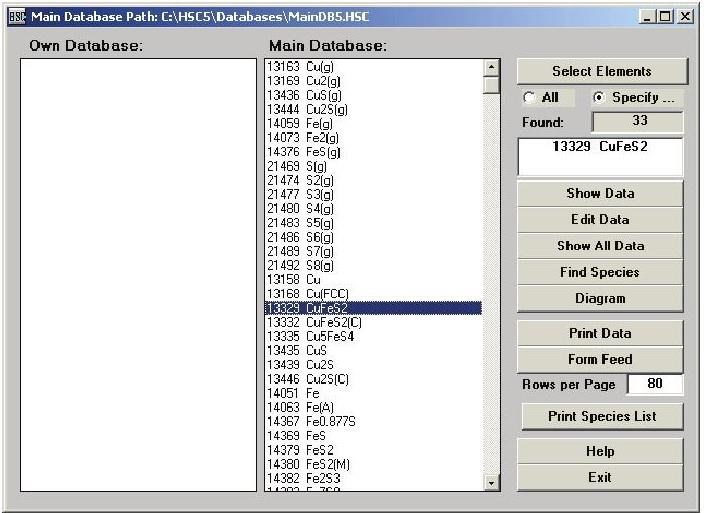

Рис. 4. Окно поиска веществ

В новом окне View HSC Database Content (Просмотр содержимого базы данных) (рис. 5) появятся результаты поиска. Элементы рабочего окна следующие. В рамке Find What (Найдено по…) перечислены признаки, по которым может осуществляться поиск: Formula – химическая формула; Structural Formula – структурная формула; Chemical Name – химическое наименование; Common Name – общеупотребительное наименование; Chem. Abs. Number – номер согласно рубрикации Chemical Abstracts.
