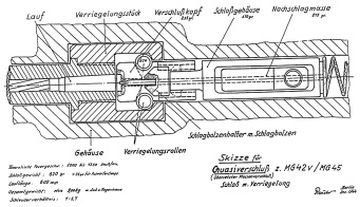

Тут же Грюннер производит схему конструктивной переделки пулемёта MG42 на полусвободный затвор и даёт сведения о результатах первых экспериментальных стрельб. При стрельбах наблюдались поперечные разрывы гильз, причину которых Грюннер относит за счёт того, что в его распоряжении не было ствола с «разгруженным» (такое обозначение он использует) патронником, иными словами патронником с канавками. Таким образом, основной предпосылкой возможности создания надёжно работающей системы с полусвободным затвором Грюннер считает необходимость разработки «разгруженного» патронника, т. е. такого, у которого трение между гильзой
Затвор пулемёта MG45 имеет некоторое сходство с затвором MG42 – здесь налицо головка, стебель и ролики как у MG42, но ролики входят не в пазы казённика ствола, а в выемы в самом коробе.

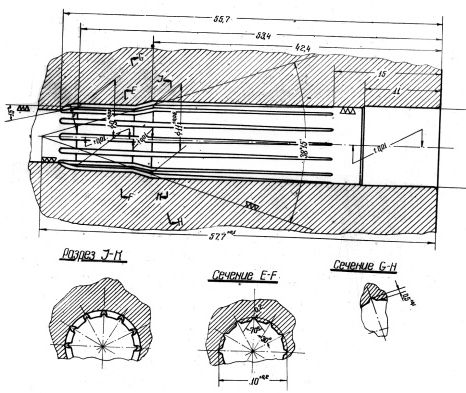

Ствол и схема патронника пулемёта MG45

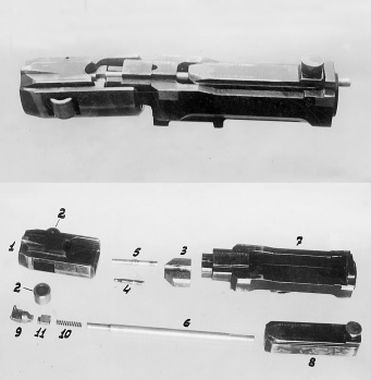

Затвор пулемёта MG45: 1 – головка, 2- ролики, 3 – разводной клин, 4 – боёк, 5 – отражатель, 6 – толкатель отражателя, 7 – стебель, 8 – инерционное тело, 9 – выбрасыватель, 10 – пружина выбрасывателя, 11 – гнеток пружины
При давлении пороховых газов через дно гильзы на зеркало боевой личинки, последняя, отходя назад, заставляет ролики выжиматься из выемов короба во внутрь и воздействовать на разводной клин, отводя его, а с ним и стебель затвора, назад относительно головки. При этом стебель получает большую скорость, нежели головка, что и обуславливает торможение затвора в первый момент.
Инерционное тело свободно вкладывается в стебель затвора сверху и имеет относительно последнего продольное перемещение. Назначение инерционного тела – компенсировать отскок стебля в крайнем переднем положении. Сверху инерционное тело имеет круглый шип, служащий для приведения в действие подающего механизма.
Отражатель вкладывается в отверстие головки. Толкатель отражателя свободно проходит сквозь стебель и инерционное тело, чем попутно удерживает последнее от выпадения из стебля затвора.
Работает отражатель при ударе стебля затвора о буфер затыльника, точно также, как и у пулемёта MG42.
Головка имеет поперечное окно, в которое входят ролики. Передняя стенка окна оформлена в виде двух наклонных плоскостей, которые опираются на ролики.
Ролики сверху имеют выточки. В эти выточки заходят концы расклёпанных в верхней стенке головки штифтов, удерживающие ролики от выпадения из головки.
Сзади в головку вставляется разводной клин, несущий на себе боёк. Над разводным клином размещается отражатель. Клин удерживается от выпадения вклёпанной в головку снизу шпилькой, а отражатель упором своего фланца в раскернённую часть жёлоба на верхней плоскости клина.
В задней части верхней стенки головки имеется вырез, а в задней части нижней стенки углубление, в которое входит выступ стебля затвора.
Наружные боковые стенки головки
Стебель снизу имеет выступ для соединения с головкой и боевой взвод для постановки на шептало. В верхней части стебля имеется гнездо для помещения инерционного тела и продольное отверстие для прохода толкателя отражателя.
Короб пулемёта MG45 представляет собой штампо-сварную конструкцию. В передней части короба размещается ствол, а задняя служит направляющей для затвора, несёт на себе затыльник, приёмник, подающий и спусковой механизмы.
В средней части короба смонтирован вкладыш, имеющий направляющие выступы для крепления ствола, выемы для вхождения роликов головки затвора и зацепы для вхождения зубьев защёлки дверки короба.
Передняя часть короба спереди оканчивается пламегасителем, составляющим с коробом одно целое. Справа, как и у MG42, передняя часть короба открыта и имеет дверку с проушиной и защёлкой, служащую для смены и крепления ствола.
Задняя часть короба сверху закрывается крышкой с подающим механизмом, а снизу к ней примыкает спусковой механизм. Устройство подающего и спускового механизмов такое же, как у MG42.
Справа задняя часть короба имеет направляющую планку для рукоятки перезаряжания.
В отличие от MG42, затыльник короба, с целью упрощения технологии сделан неотъёмным, вклёпанным в короб. Он имеет винт буфера, буфер и буферную пружину. Последняя точно такая же, как и у MG42.
Сзади на короб насаживается деревянный приклад, который крепится продольным сквозным винтом.
Внутри задней части короба размещена возвратно-боевая пружина.
Как и в MG42 обращает на себя внимание малая величина площади трущихся поверхностей между затвором и коробом.
Стебель затвора направляется в коробе небольшими участками по его краям, а головка – образующими цилиндрической поверхности по углам направляющих для стебля в коробе.
Ствол MG45 снаружи является телом вращения. Он представляет собой одну деталь, без каких-либо насадок и т. п. Никаких асимметричных вырезов ствол не имеет.
В передней части ствол имеет заточку для вхождения в короб, а в задней выточку для вставления в направляющие вкладыша короба.
Замена ствола производится таким же способом, как и в MG42.
Характерной в стволе является конструкция патронника: патронник снабжён глубокими и длинными канавками Ревелли, не доходящими до пенька ствола 15 мм, и расточен с казённой части на больший диаметр.
С пулемётом MG45 в НИПСМВО прибыл комплект чертежей-калек пулемётов. Кроме того, поступили черновые заметки конструктора Грюннера и отчёты фирмы «Маузер» по исследованию явления самоотпирания в пулемёте MG42.
В черновых заметках Грюннера, датированных августом 1945 года, содержится:
1. Краткое описание пулемёта и его работы;
2. Технические характеристики (основные);
3. Перечень пунктов, еще подлежащих уточнению в процессе дальнейшее доработки пулемёта.
В описании излагается действие полусвободного затвора, даются примерные кинематические зависимости (отношение перемещения стебля к перемещению головки при отпирании – 3,8) и масса затвора (0,8 кг). Даётся также ориентировочная скорость отката затвора (8-10 м/с), причём не сказано, получена эта величина расчётом или опытным путём.
