Сети напряжением 36В и 115В запитаны от генератора ГП-21 мощностью 30кВА, которые также приводится в действие от двигателей. При отказе генератора осуществляется автоматическое переключение на резервные источники питания пилотажнонавигационных приборов, левого датчика угла атаки, двух из трех нагревательных элементов козырька фонаря кабины, оборудование внешней подвески (если она есть).
Осветительная система включает приборы внутреннего (красная и белая подсветка приборной доски, светосигнализация) и наружного (аэронавигационные огни, две посадочные фары ФП-81, установленные на створках ниш основных опор шасси, и рулежная фара ФР-9, закрепленная на стойке носовой опоры шасси под разными углами) освещения. Щиток предохранителей электрической системы расположен в кабине за катапультируемым
Приборное оборудование кабины выполнено с использованием традиционных шкальных приборов.
В состав приборного оборудования входят радиовысотомер малых высот А- 037 (диапазон измерений 0-1000 м), маркерный радиоприемник А-611 (РПМ-76), радиокомпас АРК-19. Идентификационная система свой-чужой «Пароль-2Д» (Г- 2Д) включает запросчик СПЗ-1П и ответчик СРО-1П, информация системы «Пароль-2Д» выводится на индикатор нашлемного прицела летчика. Система СО- 69 позволяет получать информацию о воздушной обстановке от наземной РЛС. Система Э502-20 обеспечивает наведение самолета в директорном режиме по командам с земли, аппаратура системы сопряжена с бортовой РЛС, нашлемным прицелом и системой управления оружием. На самолете установлена система предупреждения об электромагнитном облучении СРО-15ЛМ «Береза» (Л-006), данные «Березы» выводятся на приборную доску и на индикатор нашлемного прицела, кроме того, при работе по самолету РЛС противника включается звуковой сигнал. В состав навигационной системы входит аппаратура РСБН-2, РСБН-4Н, РСБН-6Н, «Удар-М», подсистема воздушных сигналов. Предусмотрена возможность программирования полета по маршруту с задачей до трех поворотных пунктов и трех аэродромов посадки. Автоматический полет по маршруту выключается при снижении самолета при заходе на посадку на высоте 50м. Навигационная система имеет уход 8 км на один час полета.
В состав радиосвязной аппаратуры входят приемо-передающая радиостанция Р-862, работающая в диапазонах УКВ 100- 150МГц и 220-400МГц (используется для радиообмена с землей и другими самолетами), аварийная радиостанция Р-855УМ и переговорное устройство СПУ-9 (используется для переговоров с обслуживающим персоналом на аэродроме, для подачи сигналов от системы «Береза», маркерного радиоприемника и радиокомпас, а также трянсляции информации речевой системы предупреждения об опасных режимах П-591Б «Рита»).
Система управления вооружением СУВ- 29 включает:
1. Радиолокационную систему РЛПК- 29Э в составе допплеровской РЛС Н-091ЭА «Рубин».
2. Оптоэлектронный прицельно-навигационный комплекс ОЭПрНК-29Э (С-31) в составе системы ОЭПС-23С (КОЛС) с ИК датчиком и лазерным дальномером, нашлемного прицела НСЦ-29, индикатора на фоне лобового стекла, бортовой ЦВМ С- 100.02-02 и ряда других устройств.
Система РЛПК-29Э позволяет одновременно сопровождать до десяти воздушных целей, выбирать из них объект, представляющий наибольшую опасность, и вырабатывать данные для пуска одной ракеты Р-27Р с полуактивной головкой самонаведения. СУО работает в четырех режимах: режим «Д» – атак из задней полусферы, режим «В» – атака из передней полусферы, режим «АВТ» – атака в автоматическом режиме, режим «Бл.бой» – маневренный ближний бой. Максимальная дальность обнаружения типовой воздушной цели класса МиГ-21 на уровне моря – 70км, максимальная дальность сопровождения цели – 60км. Дальности обнаружения и сопровождения сильно варьируются в зависимости от параметров полета и эффективной поверхности рассеяния цели. Углы сканирования антенны РЛС – +-50град. по азимуту и +/-18град по углу места.
Оптолокационная система ОЭПрНК- 29Э работает в инфракрасном диапазоне спектра и вырабатывает данные, необходимые для применения управляемых ракет с тепловыми головками самонаведения и стрельбы из пушки. ИК система, лазерный дальномер и радиолокатор могут работать как в едином комплексе, так и независимо друг от друга. Диапазон сканирования датчика системы КОЛС составляет ЗОград. по азимуту и 15град. по углу места, максимальная дальность обнаружения контрастной тепловой цели составляет 15км, максимальная дальность сопровождения – 12км при максимальной угловой скорости цели 30град/с.
Параметры полета фиксируются аппаратурой «Тестер» (пресловутый «черный ящик») на магнитной ленте. Емкость ленты позволяет фиксировать информацию на протяжении 3 часов полета.
Автоматическая система предупреждения «Экран» выдает информацию об отказах бортовых систем в полете подачей свето-звуковых сигналов.
На самолете МиГ-29 установлено два двухконтруных двигателя (степень двухконтурности 0,55) турбореактивных двигателя РД-33 с форсажными камерами и регулируемыми соплами.
Компрессор двигателя – осесимметричный с четырехступечатым вентилятором и девятиступенчатым компрессором высокого давления. Лепестки сопел устанавливаются в два положения – дозвуковое и сверхзвуковое. Отбор мощности для работы электрогенераторов, насосов гидравлической и топливной систем производится через коробку редукторов КСА. Каждый двигатель имеет независимую систему управления и масляную систему, а также систему контроля параметров. Для работы каждой маслосистемы необходимо 10,5-11,5л масла ИМП-10.
Запуск двигателей осуществляется от турбостартера ГТДЕ (вспомогательная силовая установка). Первым запускается правый двигатель.
На самолете установлена одна одноствольная автоматическая пушка ГШ-301 (9А4071К) калибра 30мм. Начальная скорость снаряда составляет 860м/с, боекомплект 150 снарядов. Стрельба из пушки блокируется при подвеске дополнительных сбрасываемых топливных баков.
В ассортимент подвесного управляемого вооружения класса воздух-воздух входят: УР среднего радиуса действия с полуактивной радиолокационной головкой самонаведения Р-27Р, УР среднего радиуса действия с тепловой головкой самонаведения Р-27Т, УР ближнего радиуса действия с тепловыми головками самонаведения Р-73, Р-60, Р- 60М. Ракеты подвешиваются на шести подкрыльевых пилонах. Подвеска ракет семейства Р-27 возможно только на пилонах №3 и №2. Ракеты Р-60 и Р-73 подвешиваются симметрично. Пуск ракет осуществляется как парами, так и индивидуально.
Подвесное вооружение класса воздух-поверхность (бомбы массой до 500кг, контейнеры КМГУ, пушечные контейнеры УПК-23, блоки НАР У Б-16, УБ-32, Б-8М1, Б-13 Л, 240- мм НАР С-24Б) подвешивается на пилоны №1, №2, №3, №4. Общая масса подвесного вооружения ограничена величиной 3200кг.
Ракеты Р-27 подвешиваются на авиационные пусковые устройства АПУ-470, ракеты Р- 60 и Р-60М – на АПУ-62-1ДБ1, ракеты Р-73 – на АПУ-73-1Д. Ракеты С-24 подвешиваются на АПУ-73-1Д через адаптер БДЗ-УМК2Б. Все другое вооружение подвешивается на пилоны через адаптеры БДЗ-УМК2Б. На внутренних пилонах №1 и №2 возможна подвеска двух бомб (на каждом) на многазамковом бомбодержателе МБДЗ-У2Т1.
Перед гребнями килей на верхней поверхности фюзеляжа установлены два блока БВП-30-26М на 60 ИК ППИ-26 и отражателей ППР-26 (по тридцать в каждом). Отстрел ловушек и отражателей производится нажатием кнопки, расположенной на РУДе правого двигателя.

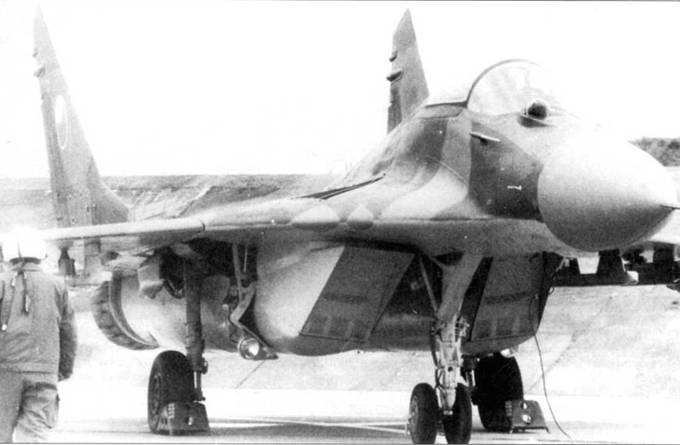

Прототип истребителя МиГ-29, бортовой помер – «01» голубого цвета. В настоящее время самолет демонстрируется в музее ВВС в Монино.

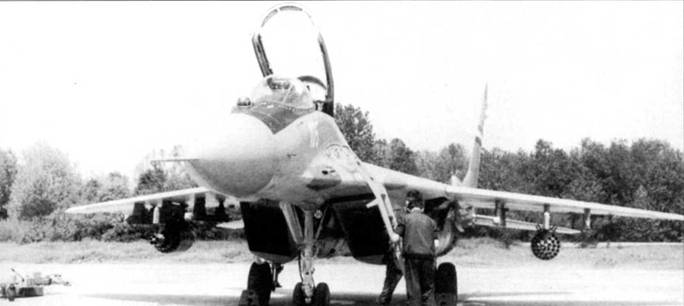

МиГ-29 ранней постройки, «изделие 9-12», с бортовым номером «28» голубого цвета. Необычно продублирован на киле бортовой номер – черной краской и ниже, чем общепринято.
