Похожие приемы применялись и для подъема и установки в нужной позиции огромных перемычек над дверными проемами в гробницах с толосами (вес внутренней перемычки в «Сокровищнице Атрея» 120 тонн). В подобных случаях вместо насыпи использовали склон холма.
Огромные валуны для строительства циклопических стен частично обтесывали, но чаще всего их оставляли как есть. В качестве основания использовали подушку из песка или небольших камешков. В других случаях камни укладывали прямо в грунт, заполняя все щели глиной и небольшими камешками. Толщина оборонительных стен в среднем составляла не менее пяти метров, а в крупных крепостях, например в Микенах, иногда семь метров. Как правило, валуны использовались
Для возведения зданий и внутрикрепостных сооружений в Микенах и Пилосе использовался тесаный камень, как правило известняк. Большие прямоугольные блоки выпиливали, а затем отделывали вручную. Кладку вели ровными горизонтальными рядами, точно подгоняя камни друг к другу. Такая кладка сохранилась в стенах и бастионах с каждой стороны Львиных ворот. Мощные равномерные ряды создавали впечатление прочности и несокрушимости. Подобным же образом сооружали некоторые толосы, чаще всего поздние. Самыми впечатляющими образцами считаются микенские сооружения «Сокровищница Атрея» и «Гробница Клитемнестры».
Для более прочного соединения камней строители применяли систему «поясков». На одном ряду камней делали выступ, а на другом – соответствующее ему углубление. Скорее всего, греки заимствовали данный прием из стран Ближнего Востока, где он издавна использовался для скрепления камней. Оттуда же заимствована технология возведения арок и сводов. Чтобы получить свод, каждый новый горизонтальный слой кладки выдвигали вперед по отношению к предыдущему. На определенной высоте половинки смыкались в единую конструкцию. Иногда для упрочения стен создавали ложные арки, укреплявшие кладку наподобие каркаса.
В сооружениях микенского периода чаще использовали не круглые, а стрельчатые арки, которые было гораздо легче вытесать из огромных монолитных блоков. Таким способом перекрыты галереи и окна в примыкающих к ним складских помещениях в тиринфском дворце. Подобные конструкции позволяли уменьшить толщину стен, в результате появлялось больше свободного пространства.
При необходимости «готические окна» в комнатах для хранения запасов можно было использовать и в качестве удобных амбразур, чтобы отражать нападение. Ступенчатые своды часто применялись в сооружениях микенского акрополя. Это перекрытие над лестницей, ведущей к секретному резервуару, туннель под стеной, достигавшей семиметровой толщины, перекрытия основных дренажных каналов, также проведенных сквозь стены. Но самыми известными примерами можно считать рельефный треугольник над Львиными воротами и своды больших порталов поздних гробниц с толосами.
Накопленный греками опыт не был забыт. Римские архитекторы пользовались им для создания арок, позволяющих переместить центр тяжести со слабых мест конструкции зданий на мощные опорные колонны. Самой слабой точкой в дверном пролете был блок перемычки. Опытным путем микенцы пришли к выводу, что на нем лежит основная нагрузка и при внешнем воздействии он защищает конструкцию от разрушения. Действительно, со временем почти все плоские перекрытия в ранних толосах были сломаны.
В наши дни треугольная структура свода в «Сокровищнице Атрея» уже трудноразличима. Его внутреннее пространство заложено плитой из такого же материала и покрыто сплошным рисунком. Еще один подобный образец сохранился в рельефном тимпане над Львиными воротами.
Нами уже описана история гробниц с толосами (см. с. 93). Теперь мы остановимся только на особенностях их конструкции. Самая ранняя из известных гробниц (возможно, единственная в Фессалии) находится в Мессении. Данная гробница отличается тем, что б'oльшая ее часть располагается под землей, тогда как в других сооружениях она углублена в скалу,
Исключением является и конструкция толоса, поднятая над землей. Такие сооружения можно встретить в некоторых частях Мессении и в Эвбее. После завершения строительства вокруг толоса насыпали холм. Данная методика не получила широкого распространения, поскольку строители поняли, что огромное давление грунта на сводчатую конструкцию могло привести к разрушению свода, который в результате разваливался. В других гробницах огромное давление распределялось по всему склону холма.
Первые гробницы, не отличавшиеся большими размерами, выкладывались из множества небольших камней. Строители старались точно подогнать их друг к другу. Кроме того, их выбирали по размеру, поскольку толщина стен в небольших гробницах не могла превышать трех футов. Нижнюю часть стены обычно строили вертикально, как и подушки купола, а ее высота составляла примерно четверть той, что полагалась для гробницы.

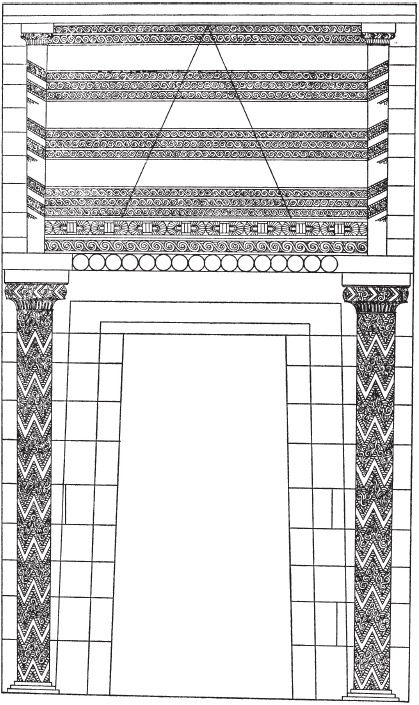

Рис. 42. Реконструкция фасада «Сокровищницы Атрея» (предоставлена Уэйсом)
Следовательно, свободное пространство внутри гробницы постепенно уменьшалось, «сжималось», и каждый следующий ряд кладки частично заходил на тот, что лежал внизу, немного выступая вперед. Так постепенно образовывался куполообразный свод. Самый верхний ряд кладки закрывали плоским камнем.
После завершения строительства пространство между стеной котлована, круглым склепом и ведущей к гробнице шахтой плотно засыпали землей и тщательно ее утрамбовывали, поверх выступающей части купола делали насыпь. По мере совершенствования строительной техники для кладки начали использовать камни большего размера. Их края аккуратно подгоняли, чтобы они плотно прилегали друг к другу и образовывали плавную дугу свода (рис. 34).
Для строительства самых поздних по времени толосов использовались огромные монолитные блоки. Подобным образом построена, в частности, «Сокровищница Атрея». Именно эту гробницу и толос в Орхомене описал Павсаний как «Сокровищницу Миноса». В ней к толосу пристроено небольшое помещение с плоским потолком. В Микенах она представляет собой гробницу, выбитую в скале, а в Орхомене была сложена из каменных блоков.
В конструкцию толосной гробницы входили еще два элемента – дверной проем и дромос (проход). В течение столетий их устройство постепенно менялось. Лучше всего эту эволюцию демонстрирует сравнение девяти микенских толосов, хотя неизвестно, насколько она соответствует развитию архитектуры в других частях Греции.
Рис. 43. Толосная гробница, в разрезе и план (по Уэйсу и Штуббингу)
В ранних гробницах перемычки дверных проемов выполняли из небольших плит, и они не имели рельефных треугольников. Для дверных проемов использовались большие блоки, но их конструкция не всегда соответствовала испытываемой ими нагрузке. Не было и дверных порогов.
В поздних толосах появились конструктивные усовершенствования. Перемычки из толстых тесаных камней стали длиннее, и в них стали оставлять пустое треугольное пространство, позволявшее выдерживать более серьезную нагрузку. Представлены и тщательно выпиленные пороги из нескольких блоков. Превосходный образец составного порога обнаружен в «Сокровищнице Атрея».
