Мина М7 в силу особенностей своей конструкции модификации не поддавалась. Поэтому рекомендовалось ставить ее по 2–4 штуки, чтобы компенсировать недостаточность заряда.
Кроме американских противотанковых мин, в Корее довольно широко использовались английские мины Mark I (Mk.I) и Mark II (Mk.II).
Противопехотные мины были представлены устаревшими минами времен Второй мировой войны М2 и М3.
Противотанковая противогусеничная мина М7А1
Уже
Противотанковая противогусеничная мина М6А2
Кстати говоря, по состоянию на 2006 год эти две мины являются, наряду с M18, основными, если не единственными табельными типами американских противопехотных мин.
Англичане во время войны в Корее использовали чаще всего противопехотную мину 6Mark1 (6Mk.1 или No.6) разработки 1948 года и тяжелую противотанковую Mark7 (Mk.7) разработки 1950 года.
Самым же распространенным видом мин войск США и Южной Кореи стали напалмовые фугасы, которые использовались как против танков, так и против пехоты. Кроме поражения противника огнесмесью, такие фугасы в темное время суток хорошо освещали местность.
Напалмовые фугасы представляли собой металлические бочки емкостью 200–250 литров, которые снаряжали напалмовой смесью и закапывали в грунт. К каждой бочке прикрепляли ручную гранату с белым фосфором, обмотанную детонирующим шнуром, либо 81-мм фосфорную минометную мину. От гранаты или мины протягивали по земле натяжную проволоку, связанную с ее взрывателем. Взрыв таких фугасов производился либо посредством проволоки, либо посредством электродетонаторов.

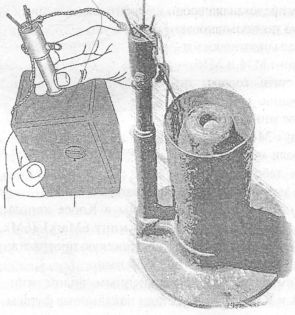

Противопехотные мины М3 (слева) и М2230
Другой способ — под бочку закладывался вышибной заряд из тротиловых шашек или минометных мин. Подрыв производился электродетонатором, соединенным проводом с подрывной машинкой.
Фугасы устанавливали в 50—100 метрах от переднего края обороны; при взрыве они наносили поражение в радиусе 50–60 метров. Использовались также фугасы, изготовленные из гильз от крупнокалиберных орудий (обычно от 122-мм гаубиц). Их закапывали в грунт с наклоном в сторону противника. Напалм выбрасывался вышибным зарядом и поджигался фосфорной гранатой. Подрыв вышибного заряда (электродетонатором) и гранаты производился одновременно.
Значительно позже в США разработали современный огневой фугас ХМ-55, который использовался во Вьетнаме. Он представлял собой выпрыгивающую мину, управляемую по проводам, или нажимную.

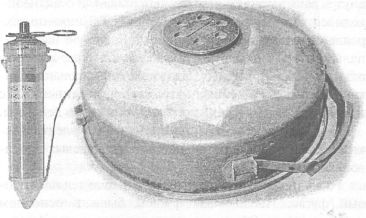

Английские мины: противопехотная 6Мk1 (слева) и тяжелая противотанковая Мk.7 обр. 1950 г.
Импровизированные огневые фугасы иногда используются и сегодня.
Позже в качестве корпусов для самодельных напалмовых противотанковых и противопехотных мин (фугасов) использовались бидоны из-под горючего, металлические
В дальнейшем американцы стали изготовлять специальные противотанковые и противопехотные напалмовые мины (фугасы).
Напалмовая противопехотная мина представляла собой обычный металлический тонкостенный бак цилиндрической формы диаметром 275 мм и высотой 345 мм, заполненный 19 литрами напалмовой смеси. В верхней крышке бака Имелось отверстие, через которое внутрь бака вставлялся запальный стакан. В стакане находился картонный патрон с зарядом ВВ, прочно закрепленный в стакане парафином. Головную часть запального стакана плотно закрывала крышка, имевшая отверстие для взрывателя. Над крышкой запального стакана возвышался капсюль взрывателя, соединенный с приспособлением нажимного или натяжного действия.
Кроме того, американцы применяли и электрический способ приведения в действие напалмовых противопехотных мин.
Разновидностью напалмовых мин являлся напалмовый фугас. Напалмовые фугасы были в основном самодельными. Обычно их изготовляли из металлической укупорки для боевого заряда 203,2-мм гаубицы, наполняемой напалмовой смесью. Эти фугасы снабжали вышибным зарядом, дымовой ручной гранатой М15, снаряженной белым фосфором, и двумя электродетонаторами с проводами, соединяющими фугас с источником тока.
При устройстве фугаса сначала устанавливали вышибной заряд (112 грамм пластического ВВ) и электродетонатор, провода которого выводили наружу через специальные отверстия. Затем плотно вставляли деревянную пробку и наливали около 19 литров напалмовой смеси. Сверху корпус фугаса плотно закрывали резиновой крышкой. Снаряженный таким образом фугас зарывали в грунт в наклонном положении (с углом наклона 15–20° к горизонту). Сверху фугас закрывали мешками с песком или камнями, при этом открытой оставалась лишь резиновая крышка, обращенная в сторону противника.
Для воспламенения напалмовой смеси обычно применялась дымовая ручная фаната Ml-5 с белым фосфором, в которую вместо взрывателя вставляли электродетонатор с проводами. Гранату помещали перед фугасом (на расстоянии 15 см), несколько ниже открытого конца гильзы, а электродетонатор присоединяли к проводам электровзрывной цепи.
В качестве источника питания для взрыва вышибного заряда и ручной гранаты применялась обычная подрывная машинка, расположенная в укрытии (окопе), удаленном от фугаса на расстояние около 50 метров. К одной электровзрывной цепи иногда присоединяли несколько таких фугасов.
Кроме противотанковых и противопехотных, а также напалмовых зажигательных мин, войска США, Южной Кореи и некоторых других стран очень широко использовали сигнально-световые мины. Таковых за войну было израсходовано больше, чем противотанковых и противопехотных мин, вместе взятых.
С помощью сигнально-световых мин удавалось обеспечивать охрану передовых позиций от разведывательных групп корейцев и китайцев, а также от внезапных ночных атак — излюбленного тактического приема НОАК.
Для выполнения задач минирования каждый пехотный полк армии США в Корее имел в штабной роте взвод противотанкового минирования (30 человек), а каждая дивизия в своем саперном батальоне саперную роту (150 человек).
