ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения M-6004, трехходовая синхронизированная механическая коробка передач Spicer synchromech, поперечная передача, многодисковые сухие бортовые фрикционы, двойные планетарные бортовые передачи, колодочные тормоза.
ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, ведущее колесо заднего расположения (зацепление цевочное посередине гусеницы), подвеска блокированная, балансирная со спиральной пружинной рессорой и гидравлическим амортизатором; три обрезиненных поддерживающих катка; в каждой гусенице 103 трака шириной 356
СКОРОСТЬ МАКС., км/ч: 32.
ЗАПАС ХОДА, км: 150.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 40, высота стенки, м — 0,75, ширина рва, м — 2,2, глубина брода, м — 1.
СРЕДСТВА СВЯЗИ: радиостанция № 19.
Германия

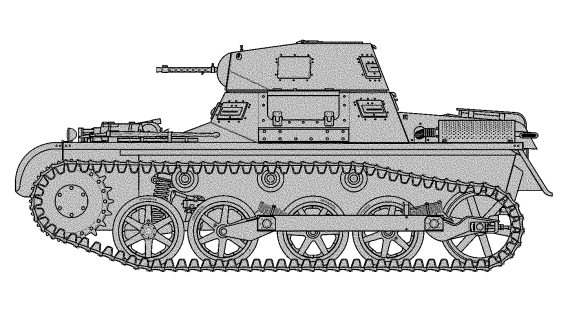

Panzer I (Sd. Kfz. 101)
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IA
БОЕВАЯ МАССА, т: 5,4.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4020, ширина — 2060, высота — 1720, клиренс — 250.
ВООРУЖЕНИЕ: 2 пулемета MG 13 (позже MG 34) калибра 7,92 мм.
БОЕКОМПЛЕКТ: 1525 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Zeiss TZF2 двукратного увеличения.
БРОНИРОВАНИЕ, мм: лоб корпуса — 13; борт, корма — 13; днище — 6; крыша — 6; башня — 13.
ДВИГАТЕЛЬ: Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощность 57 л. с. (42 кВт) при 2500 об/мин, рабочий объем 3460 см3.
ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион сухого трения, 5-скоростная коробка передач Aphon FG 35 (5+1).
ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт (передний — на индивидуальной подвеске со спиральной пружиной, остальные сблокированные попарно на продольной внешней балке и подвешены на листовых рессорах); три поддерживающих катка; ведущее колесо переднего расположения; направляющее колесо; гусеница мелкозвенчатая, двугребневая, шириной 280 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 57.
ЗАПАС ХОДА ПО ШОССЕ, км: 145.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 1,4; высота стенки, м — 0,36; глубина брода, м — 0,58.
СРЕДСТВА СВЯЗИ: радиостанция Fu 2.

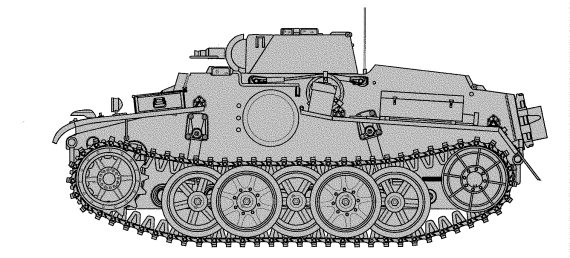

Panzer I Ausf. F (VK1802)
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IF
БОЕВАЯ МАССА, т: 21.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4379, ширина — 2640, высота — 2050.
ВООРУЖЕНИЕ: 2 пулемета MG 34 калибра 7,92 мм.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF8.
БРОНИРОВАНИЕ, мм: лоб корпуса — 80;
ДВИГАТЕЛЬ: Maybach HL 45P, 6-цилиндровый, карбюраторный, мощность 150 л. с. (109,5 кВт).
ТРАНСМИССИЯ: 4-скоростная (4+1) коробка передач с предварительным выбором Maybach VG 15 319.
ХОДОВАЯ ЧАСТЬ: пять опорных катков в два ряда на борт, ведущее колесо переднего расположения; подвеска — индивидуальная торсионная, гусеница шириной 540 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 25.
ЗАПАС ХОДА ПО ШОССЕ, км: 150.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 1,5; высота стенки, м — 0,33; глубина брода, м — 0,57.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
Panzer II (Sd. Kfz. 121)
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IIC
БОЕВАЯ МАССА, т: 9,5.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4810, ширина — 2280, высота — 2020, клиренс — 340.
ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 30 (на части танков KwK 38) калибра 20 мм, 1 пулемет MG 34 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 180 выстрелов и 1425 патронов (с 1940 г. — 2100 патронов).
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Zeiss TZF 4/38 или TZF 3а (на машинах с пушкой KwK 38).
БРОНИРОВАНИЕ, мм: лоб корпуса — 30; борт и корма — 14,5; днище и крыша — 10; башня — 14,5–30.
ДВИГАТЕЛЬ: Maybach HL 62TRM, 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 140 л. с. (103 кВт) при 2600 об/мин., рабочий объем 6234 см3.
ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион, 6-скоростная коробка передач (6+1) ZF Aphon SSG46 с дисковыми синхронизаторами на всех передачах, одноступенчатые планетарные механизмы поворота, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков на борт, четыре поддерживающих катка, ведущее колесо переднего расположения; подвеска индивидуальная на четвертьэллиптических листовых рессорах; в каждой гусенице 108 траков шириной 300 мм.
СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.
ЗАПАС ХОДА, км: по шоссе — 190, по местности — 125.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 1,8; высота стенки, м — 0,63; глубина брода, м — 0,92.
СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
Pz. 35(t) (LT vz. 35)
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. 35(t)
БОЕВАЯ МАССА, т: 10,5.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4900, ширина — 2055, высота — 2370, клиренс — 350.
