На замену АК-47…

Пономарёв Юрий

– детали спускового механизма, за исключением корпуса и осей, представляют из себя одну сборку (см. рис.);

– поставлен выбрасыватель как у пулемёта РПД с целью облегчения разборки и сборки этого узла;

– упразднён ограничитель патронов;

– на прицельной планке нанесены деления до 10 вместо 8;

– значительно увеличен диаметральный зазор между наружной поверхностью ствола и внутренними поверхностями цевья и ствольной накладки с целью уменьшения нагрева последних при интенсивной стрельбе из автомата. Наружные поверхности цевья и ствольной накладки вместо ребристых изготовлены гладкими;

– изменена конструкция флажка переводчика-предохранителя

с целью повышения удобства пользования флажком и повышения надёжности его действия;

– изменена конструкция защёлки крышки ствольной коробки с целью повышения надёжности фиксации крышки;

– упрочнено крепление шомпола с целью предотвращения отделения его от автомата во время стрельбы и при ударах;

– задняя и передняя антабки изготовлены под штатный плечевой ремень;

– введён дополнительный (второй) винт для повышения надёжности крепления щёчек к основанию рукоятки управления огнём;

– на ножне введён застёгивающий ремешок рукоятки штыка.

Все детали автомата Константинова, за исключением ствола и приклада, изготовлены взаимозаменяемыми с деталями лёгкого пулемета одноимённой конструкции.

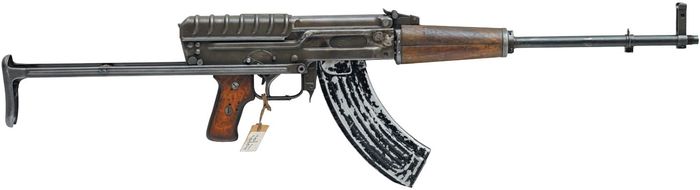

Автомат Константинова 2Б-А-40

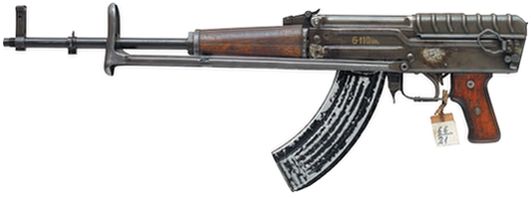

Автомат Константинова 2Б-А-40 со сложенным прикладом

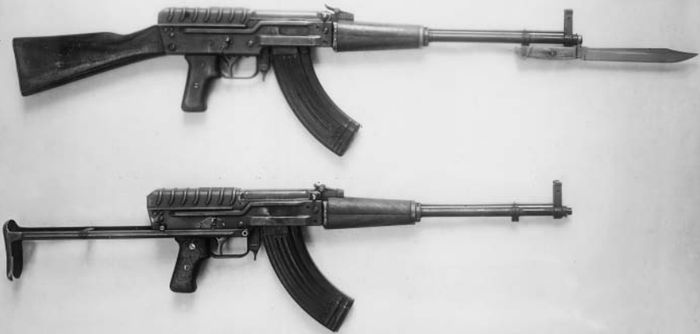

Автоматы Константинова 2Б-А-40 № 2, 1. Фото из отчёта об испытаниях

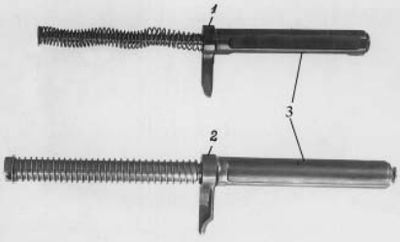

Возвратно-боевой механизм автомата Константинова: 1 – до изменения, 2 – после изменения. 3 – поступательно-движущийся курок

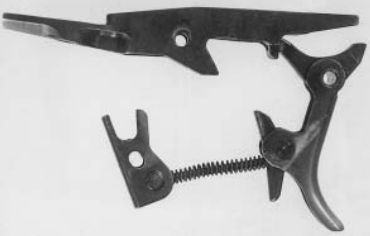

Сборка деталей спускового механизма автомата Константинова

Устройство автомата Симонова рассмотрим подробнее из-за оригинальной, больше нигде не встречающейся схемы работы автоматики.

Действие автоматики автомата Симонова основано на принципе отвода части пороховых газов через отверстие в стенке неподвижного ствола. Давление пороховых газов после выстрела передаётся на стебель затвора посредством газового поршня, штока и его замыкателя. Запирание канала ствола осуществляется перекосом затвора вниз (как у штатного самозарядного карабина Симонова).

На наружной поверхности ствола с помощью штифтов укрепляются основание мушки, основание газовой трубки и обойма, состоящая из двух колец.

Мушка и её предохранитель изготовлены также, как у карабина СКС. В верхней части основания газовой трубки имеются отверстия для чеки. Чека выполняет роль передней антабки и фиксирует газовую трубку относительно основания. В нижней части этого основания смонтирована защёлка для крепления рукоятки штыка.

Верхнее кольцо обоймы служит для крепления передней части ствольной накладки и задней части газовой трубки, а нижнее кольцо – для крепления передней

части цевья.

Ствольная коробка фрезерованная. На левой стенке ствольной коробки в передней части и на правой её стенке в средней части расположены выступы со скосами (см. ил.), предназначенные для принудительного смещения замыкателя штока вправо и влево при движении подвижных частей. На наружной стороне дна ствольной коробки смонтирована защёлка магазина. На внутренней стороне левой стенки ствольной коробки размещается рычаг автоспуска (неразъёмное соединение).

Соединение ствола со ствольной коробкой – резьбовое. Основание прицела размещается между передним торцем выступа ствола и передним торцем ствольной коробки. Целик прицела – подвижный.

Стебель затвора в передней части имеет сквозной поперечный паз для замыкателя штока. В верхней части стебля затвора расположено сквозное продольное отверстие. Диаметр отверстия, расположенного правее паза, меньше диаметра буртика штока.

Замыкатель штока представляет из себя стальную пластинку, на нижней части которой имеются такие же скосы, как и на выступах ствольной коробки, а в средней части – сквозное цилиндрическое отверстие. Диаметр этого отверстия больше диаметра буртика на штоке. На передней стенке замыкателя рядом со сквозным отверстием (левее) образовано углубление по диаметру буртика штока.

Газовый поршень и шток соединяются между собой с помощью соответствующих пазов и выступов. Возвратная пружина расположена на штоке и фиксируется газовым поршнем и основанием прицела.

Перед выстрелом подвижные детали находятся в переднем положении: возвратная пружина имеет предварительное поджатие, шток поджимает стебель затвора вперёд, замыкатель смещён вправо (отверстие на замыкателе смещено относительно продольной оси штока).

После удара в крайнем заднем положении стебель затвора с затвором останавливаются, а шток с поршнем по инерции продолжают движение назад до момента рабочего поджатия возвратной пружины. После этого шток с поршнем возвращаются обратно, и, встретив а своём пути стебель затвора, продолжают совместное движение вперёд. Не доходя до крайнего переднего положения, примерно на 7 мм, замыкатель штока скосом выступа ствольной коробки смещается вправо.

При таком взаимном расположении подвижные детали приходят в переднее положение. На этом заканчивается цикл работы автоматики.

Шток с поршнем в момент их движения без стебля затвора выполняют роль замедлителя темпа стрельбы.

Все детали ударно-спускового механизма, за исключением ударника и рычага автоспуска, смонтированы в корпусе на трёх осях в отдельную сборку. Корпус механизма крепится в нижней части ствольной коробки с помощью выступа и защёлки.

УСМ снабжён переводчиком, перемещающимся перпендикулярно оси канала ствола.

Переводчик размещён внутри полой оси предохранителя. При крайнем правом положении переводчика огонь одиночный, при крайнем левом – автоматический. Флажок предохранителя размещён на правой стенке корпуса УСМ. При верхнем положении флажка предохранитель включен, при нижнем – выключен.

Крышка ствольной коробки состоит из двух деталей: собственно крышки и задней её стенки, последняя соединяется со ствольной коробкой при помощи чеки (как у карабина СКС).

Тяги приклада смонтированы в направляющих, прикреплённых к левой и правой стенкам ствольной коробки. Для перемещения приклада вперёд или же назад пружинящую защёлку необходимо отжать рукой вниз. При этом выступы на защёлке выходят из соответствующих выемок на тягах приклада. Затылок приклада жёстко приклёпан к тягам.
