Народные советы. Железо ПК

Чеботарев Игорь Григорьевич

Digital Flat Panel (DFP)

Схема цоколевки

Названия и функциональные назначения выводов

Digital Visual Interface (DVI)

Схема

цоколевки

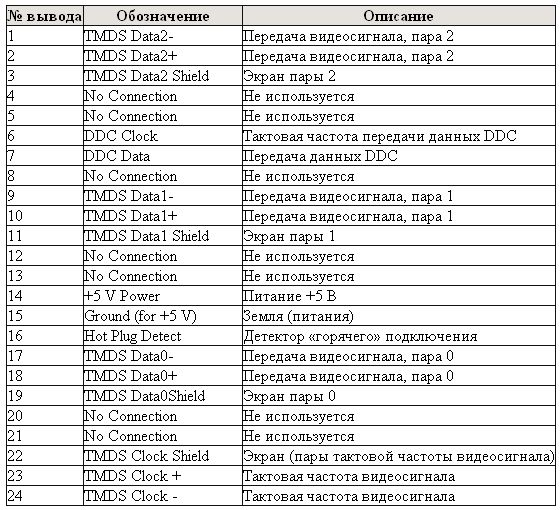

Названия и функциональные назначения выводов

D-Sub (Аналоговый интерфейс для подключения монитора)

Схема цоколевки

Названия и функциональные назначения выводов

IEEE-1394 (FireWare, iLink)

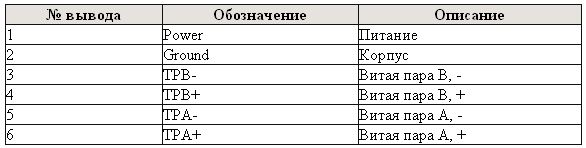

Названия и функциональные назначения выводов

Порт PS/2

Схема цоколевки

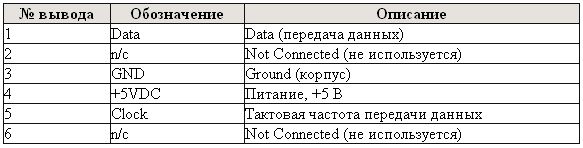

Названия и функциональные назначения выводов

USB (Universal Serial Bus)

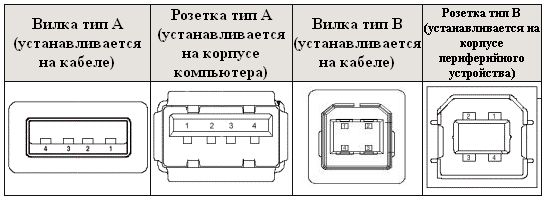

Схема цоколевки

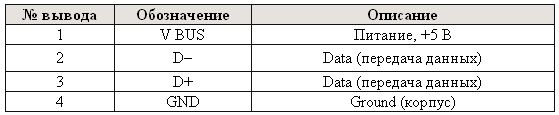

Названия и функциональные назначения выводов

Не удлиняйте кабель

В комплекте с некоторыми материнскими платами идет USB-кабель, соединяющий контроллер с портом. Его нормальная длина не должна превышать 30 см,

а максимальная длина по спецификации не должна быть больше 60 см. Некоторые пользователи самостоятельно удлиняют кабель, что приводит к потери связи с устройством или полному отказу работать.

Справочник терминов

AGP (Accelerated Graphic Port, ускоренный графический порт) – шина, которая разрабатывалась специально для работы с графическим адаптером и имеет более высокую пропускную способность по сравнению с PCI.

ATA (Advanced Technology Attachment, подключение типа AT) – шина для подключения жестких дисков и других накопителей.

ATAPI (ATA Package Interface, пакетный интерфейс ATA) – шина, используемая для CD-ROM-приводов.

BIOS (Basic Input/Output System, базовая система ввода/вывода) – это специальный набор базовых программ для проверки оборудования компьютера во время его запуска, а также для поддержки обмена данными между устройствами.

CMOS (Complementary Metal-Oxide-Semiconductor, комплементарный металлооксидный полупроводник) — энергонезависимая память для хранения информации о конфигурации компьютера.

DMI (Desktop Management Interface) – часть BIOS, которая содержит различную информацию о материнской плате, изготовителе, типе разъема процессора и многое другое. Используется для сообщения этой информации операционной системе.

D-Sub – тип разъемов для соединения различных устройств. Число, указываемое в названии (например, D-Sub 15), указывает на количество контактов.

DVI (Digital Visual Interface, цифровой видеоинтерфейс) – интерфейс, используемый для подключения монитора к видеоадаптеру.

EDO RAM (Extended Data-Out Random Access Memory) – один из стандартов оперативной памяти.

IDE (Integrated Drive (Device) Electronics, электроника, интегрированная на диск) – технология подключения жестких дисков и других устройств к материнской плате.

ISA (Industrial Standard Architecture, индустриальный стандарт архитектуры шины) – один из первых стандартов компьютерной шины, который стал применяться в компьютерах.

PCI (Peripheral Component Interconnect, шина для соединения периферийных компонентов) – основная шина для различных карт расширения.

PCMCIA (Personal Computery Memory Card International Association) – интерфейс, разработанный для использования в ноутбуках. Также используется термин PC Card. Устройства, разработанные для этого интерфейса, имеет маленькие размеры.

POST (Power-On Self Test, самотестирование при включении) – специальная программа диагностики аппаратных средств компьютера при включении.

RDRAM (Rambus Dynamic Random Access Memory) – стандарт памяти, разработанный компанией Rambus. Не получил широкого распространения из-за дороговизны.

RTC (Real Time Clock, часы реального времени) – как правило, находятся в одной микросхеме с памятью CMOS (при отключении питания питаются от того же аккумулятора).

SCSI (Small Computer System Interface) – высокоскоростная шина, используемая для подключения к компьютеру различных устройств (жесткие диски, CD-ROM и т.д.).

S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology, Технология Самодиагностики, Анализа и Отчета) – технология, разработанная для повышения надежности и сохранности данных на жестких дисках.

SMBIOS (System Management BIOS) – данные, которые BIOS переносит в оперативную память.

SPD (Serial Presence Detect) – специальный чип, который устанавливается на модуле памяти для считывания информации об этом модуле.

UDF (Universal Disk Format, универсальный файловый формат) – это специальная файловая система для записываемых CD-дисков, которая была вначале разработана для работы с гибкими магнитными носителями. Особенность этой системы – возможность не закрывать сессию при записи, то есть работать с компакт-диском, как с дискетой.
