Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.
Шрифт:
| Скорость движения цели в км/ч | Дистанция | стрельбы | |
|---|---|---|---|
| 100 | 200 | 300 | |
| Упреждение | в | м | |
| 10 | 0,30 | 0,70 | 1,10 |
| 15 | 0,45 | 1,05 | 1,35 |
| 25 | 0,75 | 1,75 | 2,80 |
Примечание. Настоящая таблица рассчитана на движение бронецели под углом 90°, при движении цели под углами 60, 45 и 30° брать соответственно 0,9, 0,7 и 0,5 от поправок, приведенных в таблице.
180. Огонь из винтовок по самолетам и парашютистам ведётся на расстояниях до 500 м с прицелом 3.
181. Наиболее выгодный момент для ведения огня по самолёту, когда он пикирует на стрелка или уходит после пикирования. В этих случаях стрельбу производить без упреждения, прицеливаясь в голову пикирующего или в хвост уходящего самолёта.
182. В остальных
| Скорость движения самолёта в м/сек | Дистанция | стрельбы | и | упреждение | в м |
|---|---|---|---|---|---|
| 100 | 200 | 300 | 400 | 500 | |
| 70 | 8,0 | 17,5 | 28,0 | 40,0 | 53,0 |
| 80 | 9,0 | 20,0 | 32,0 | 45,0 | 61,0 |
| 90 | 10,0 | 22,5 | 36,0 | 51,0 | 68,0 |
| 100 | 11,0 | 25,0 | 40,0 | 57,0 | 76,0 |
| 110 | 12,0 | 27,5 | 44,0 | 63,0 | 84,0 |
| 120 | 13,0 | 30,0 | 48,0 | 68,0 | 91,0 |
| 130 | 14,0 | 32,5 | 52,0 | 74,0 | 98,0 |
| 140 | 15,0 | 35,0 | 56,0 | 80,0 | 106,4 |
| 150 | 16,5 | 37,5 | 60,0 | 85,0 | 114,0 |
183. В боевой обстановке, руководствуясь таблицей упреждений в метрах, заранее составлять таблицу упреждений в корпусах самолетов противника, действующих на данном направлении, с учетом их размеров и скорости движения; при стрельбе упреждение брать в видимых размерах самолетов (рис. 81), руководствуясь составленной таблицей.

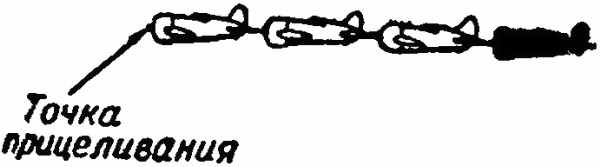

Рис. 81. Стрельба по самолёту, проходящему по фронту
Пример. Скорость самолета 80 м/сек. Длина корпуса — 10 м. Точку прицеливания выносить: при стрельбе на 100 м — на 1 корпус; на 200 м — на 2 корпуса; на 300 м — на 3 корпуса; на 400 м — на 4,5 корпуса и на 500 м — на 6 корпусов.
184. Стрельбу по самолетам производить патронами с обыкновенной или специальной пулей. Для корректирования огня применять патроны с трассирующими пулями, заряжая ими винтовку вперемежку с обыкновенными или специальными патронами. Огонь по самолетам открывать только по команде командира отделения.
185. При стрельбе по снижающимся парашютистам точку прицеливания выносить в направлении снижения. Упреждение брать в видимых размерах фигуры парашютиста, как указано в таблице и на рис. 82.
| Дистанция стрельбы в м | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|
| Вынос точки прицеливания в видимых размерах фигуры парашютиста при скорости снижения 6 м/сек | под ноги | ½ | 1 | 1½ | 2½ |
Примечание. Отсчет вести от ног фигуры парашютиста.

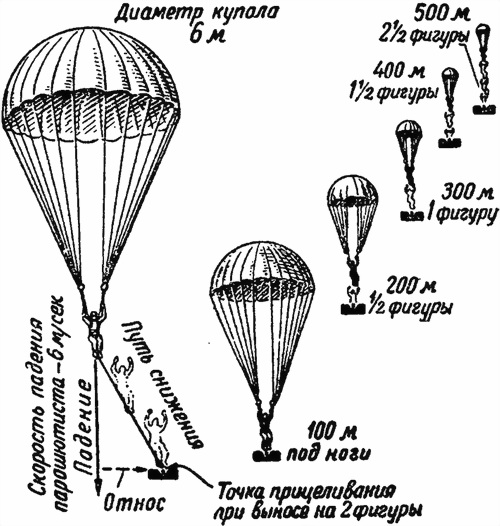

Рис. 82. Стрельба по парашютисту
186. Положение стрелка при стрельбе по воздушным целям произвольное, в зависимости от местности и обстановки — сидя, с колена, лёжа или стоя, лишь бы оно давало необходимую устойчивость и поворотливость (рис. 83, 84, 85). Упорами при стрельбе могут служить невысокие местные предметы — заборы, сучья деревьев и т. п.
Рис. 83. Стрельба по воздушным целям с колена

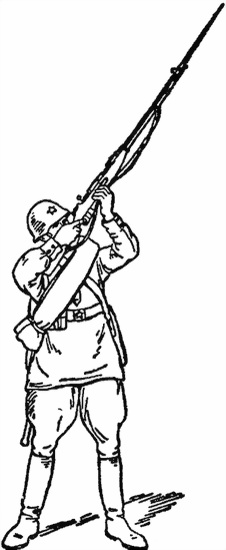

Рис. 84. Стрельба по воздушным целям стоя
Рис. 85. Стрельба по воздушным целям в защитной одежде
187. При стрельбе в горах дальность полета пули увеличивается сравнительно со стрельбой на равнинной местности вследствие уменьшения плотности воздуха в зависимости от высоты местности над уровнем моря. Необходимые поправки при этом вносить, руководствуясь таблицей на стр. 116.
На изменение дальности полёта пули при стрельбе в горах оказывают также влияние и значительные углы места цели.
| Дистанция стрельбы в м | 500 | 600 | 700 | 800 |
|---|---|---|---|---|
| точку прицеливания понижать (в см) | ||||
| 100* | 5 | 10 | 20 | 30 |
| 1000* | 10 | 25 | 40 | 70 |
| 1500* | 10 | 35 | 60 | 110 |
| 2000* | 15 | 45 | 80 | 140 |
| 2500* | 20 | 55 | 95 | 170 |
| 3000* | 25 | 70 | 115 | 205 |
| прицел
| ||||
| 500* | ― | ― | ― | ― |
| 1000* | ― | ― | ½ | ½ |
| 1500* | ― | ½ | ½ | ½ |
| 2000* | ½ | ½ | ½ | 1 |
| 2500* | ½ | ½ | 1 | 1 |
| 3000* | ½ | ½ | 1 | 1 |
* Высота над уровнем моря в м.
Поправки на влияние значительных углов места цели следует производить в делениях прицела, руководствуясь следующей таблицей:
| Дистанция стрельбы в м (наклонная дальность) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
|---|---|---|---|---|---|---|---|---|
| Угол места цели в градусах | Поправки в | делениях прицела: | со знаком | плюс (+) | прицел увеличивать, | со знаком | минус (-) | уменьшать |
| — 35 | ― | – ½ | – ½ | – ½ | – ½ | – ½ | – ½ | – ½ |
| — 30 | ― | ― | – ½ | – ½ | – ½ | – ½ | – ½ | – ½ |
| — 25 | ― | ― | ― | ― | ― | ― | – ½ | – ½ |
| — 20 | ― | ― | ― | ― | ― | ― | ― | ― |
| — 15 | ― | ― | ― | ― | ― | ― | ― | ― |
| — 10 | ― | ― | ― | ― | ― | ― | ― | ― |
| — 5 | ― | ― | ― | ― | ― | ― | ― | ― |
| 0 | ― | ― | ― | ― | ― | ― | ― | ― |
| +5 | ― | ― | ― | ― | ― | ― | +½ | +½ |
| +10 | ― | ― | ― | ― | ― | +½ | +½ | +½ |
| +15 | ― | ― | ― | ― | ― | +½ | +½ | +½ |
| +20 | ― | ― | ― | ― | ― | ― | ― | +½ |
| +25 | ― | ― | ― | ― | ― | ― | ― | ― |
| +30 | ― | ― | ― | ― | ― | ― | ― | ― |
| +35 | ― | – ½ | – ½ | – ½ | – ½ | ― | ― | ― |
| +40 | ― | – ½ | – ½ | – ½ | – ½ | – ½ | – ½ | – ½ |
| +45 | – ½ | – ½ | – ½ | – ½ | – ½ | – ½ | — 1 | — 1 |
| +50 | – ½ | – ½ | — 1 | — 1 | — 1 | — 1 | — 1 | — 1 |
