Эллинг подвергался переделкам в 1851 и 1894 гг., но в основном сохранился в первоначальном виде. В 1960-70-х гг. он был закрыт с двух сторон новыми корпусами и полностью зрительно изолирован от пространства Невы.

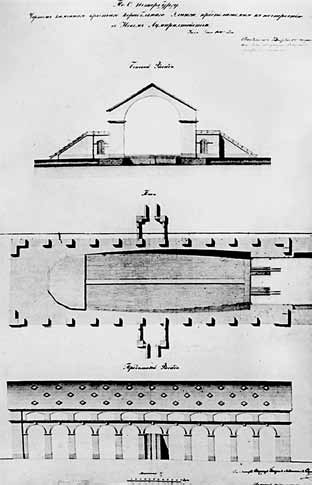

3. Первый каменный эллинг. План и фасады. 1830 г.

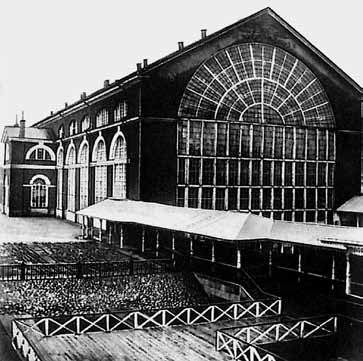

4. Первый каменный эллинг. Фото начала ХХ в.

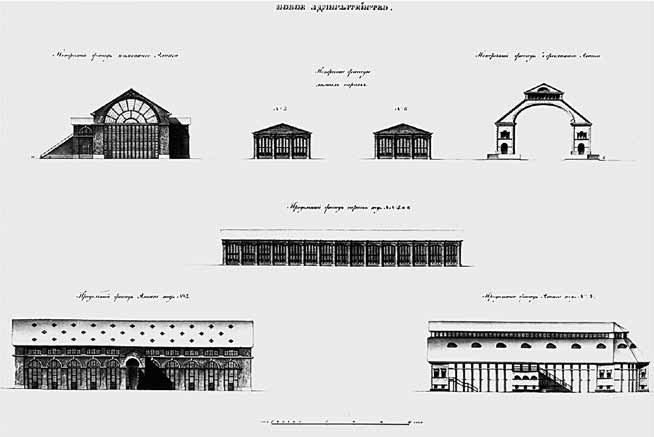

5. Первый каменный эллинг и каменные лесные сараи. Фасады. Чертеж середины XIX в.
6. Спуск
Главная корабельная мастерская возводилась на месте протяженного здания двух магазинов с башней, построенного около 1800 г. На плане 1820 г оно обозначено как «сарай для строения мелких судов» [16] . Новое здание повторяло линейную конфигурацию старого с более широким центральным объемом, увенчанным башней. Проект мастерской, составленный Гомзиным и Анертом, был высочайше утвержден 24 декабря 1827 г. [17] Некоторые проектные чертежи подписаны инженерами Лебедевым, Мочульским и другими [18] .
16
РГА ВМФ. Ф. 326. Оп. 1. Д. 8232.
17
Там же. Д. 8342, 8343.
18
Там же. Д. 8323, 8324.
В Главной корабельной мастерской были установлены механические пилы и несколько станков для обработки дерева, здесь размещались купорная и бондарная мастерские, канцелярия, чертежная и плазы для разбивки судов. Расположение считалось удобным – напротив эллингов. Протяженное здание длиной 100 саженей формировало фронт главной «улицы» предприятия. Распластанная горизонталь мастерской составляла контраст с ее центральной высокой башней. Утилитарное по функции здание служило доминантой в окружающей застройке: круглая башня просматривалась с берегов Невы и Мойки. Первоначально средняя часть здания была двухэтажной, а крылья – одноэтажными. Широкие двери-арки, через которые подавали обработанный лес, ритмично расчленяли плоскость стен. Круглая башня опиралась на квадратное основание, в котором размещались лестница, караульные помещения и столбы-опоры.
Главная корабельная мастерская носила ярко выраженные черты позднего классицизма. Четкие простые объемы определяли ее симметричную композицию. Самое эффектное звено составляла сужающаяся кверху башня с фонариком и флагштоком. В 1830 г. На ней были установлены часы. Очевидно, тогда и закончилось строительство мастерской.
В XIX столетии Главная корабельная мастерская не подвергалась значительным переделкам [19] . В 1858 г. к ней была пристроена кочегарка с парильней для леса. В 1890 и 1891 гг. инженерами Н.П. Дуткиным и С.Н. Будзынским составлены проекты заделки широких дверных проемов с превращением их в окна и частичной надстройки восточного крыла для нового разбивочного плаза. Эти работы продолжались до 1896 г. [20] В 1930-60-х гг. здание бывшей Главной корабельной мастерской выросло до четырех этажей. Надстройки производились в упрощенных формах. Композиция классицистического сооружения полностью искажена. В надстроенном аморфном массиве утонула башня, что привело к потере вертикальной доминанты.
19
Фиксационные чертежи – в РГА ВМФ. Ф. 326. Оп. 1. Д. 8329.
20
РГА ВМФ. Ф. 409. Оп. 2. Д. 6330, 6331, 6332.
Первому каменному эллингу не уступал по масштабу деревянный эллинг для постройки больших судов. Он был возведен в 1825 г. ближе к Провиантскому острову. Лейтмотивом его композиции служила гигантская открытая арка. В двускатную крышу был врезан фонарь с боковым верхним светом. По соображениям пожарной безопасности эллинг был разобран в 1903 г., на его месте оставался открытый стапель.
В 1820-30-х гг. сформировался крупномасштабный фронт производственных сооружений на берегу невы. Кроме каменного и деревянного эллингов здесь были возведены два каменных сарая для хранения леса. Они также были обращены к неве торцевыми сторонами, раскрытыми тремя арками и завершенными фронтонами. Боковые фасады представляли собой непрерывные аркады. Четкий ритмический строй подчеркивали пилястры – пилоны. Во второй половине XIX в. эти здания были приспособлены под мастерские железного судостроения [21] . Сохранилось одно из них – судостроительная мастерская № 1.
21
Там же. Д. 6311, 6401–403.

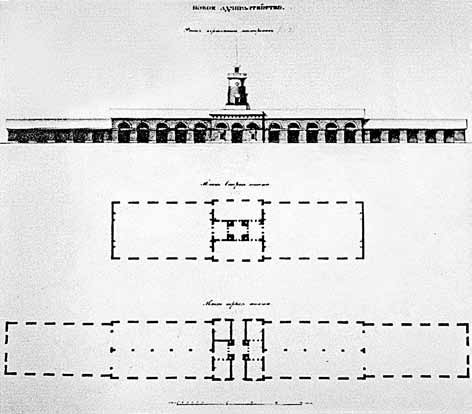

7. Главная корабельная мастерская. Фасад, планы

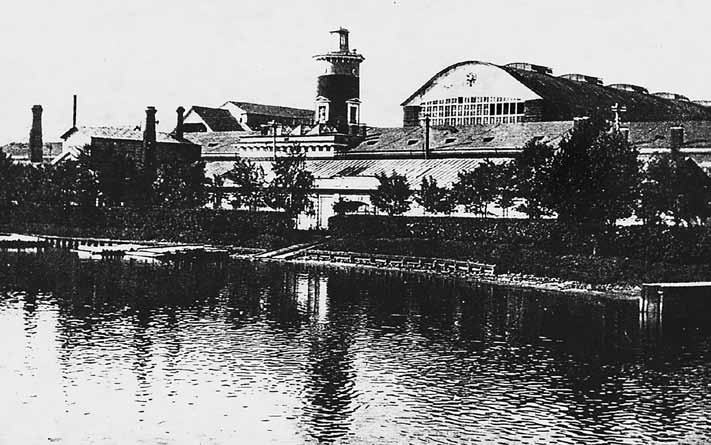

8. Главная корабельная мастерская. Фото. 1865 г.
9. Спуск корабля на деревянном эллинге. 1851 г.
Проект кузницы на берегу Мойки составил в 1820 г. И.Г. Гомзин, затем в 1829 г он же разработал новый вариант совместно с Э.Х. Анертом [22] . Существующее здание кузницы сооружено этими архитекторами при участии инженера Л.Л. Карбоньера в 1830-х гг. Краснокирпичное сооружение завершено с торца треугольным фронтоном. Основной элемент фасадов – полуциркульные окна с архивольтами, выделенными белым цветом. Выразительность постройки достигнута благодаря крупному масштабу, скупым, но сочным деталям, насыщенному цвету лицевого кирпича. Лапидарный характер полностью отвечает функции здания. До наших дней оно дошло в несколько измененном виде, с уродливой поздней пристройкой.
22
Там же. Д. 8232, 8293, 8308.
Проекты караульных домов для предприятий Адмиралтейского ведомства разработали в 1823–1824 гг. И.Г. Гомзин и архитектор Военного ведомства А.Е. Штауберт. В архивных документах упоминается, что к исполнению был принят проект А. Е. Штауберта, который был осуществлен в 1824–1826 гг. в Новом адмиралтействе и в Главном гребном порту (Галерной гавани) на Васильевском острове [23] . Постройку караульного дома в новом адмиралтействе вел, очевидно, И.Г. Гомзин.
<23
Там же. Ф. 212. Оп. 8. Д. 586; Ф. 131. Оп. 1. Д. 3547.

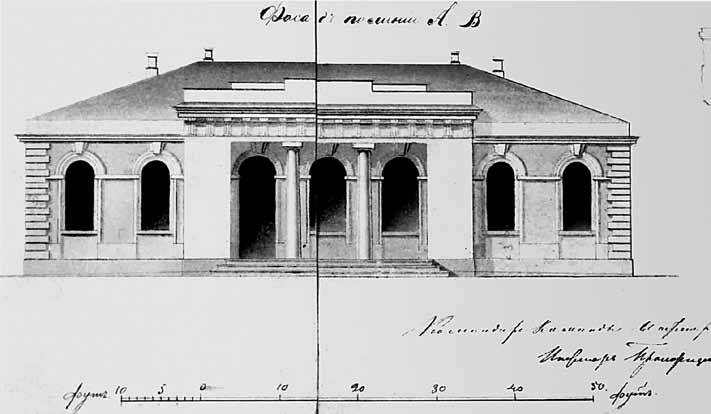

10. Караульный дом. Фасад. 1852 г.
10 а. Караульный дом. Боковой фасад. Современное фото Е.А. Степановой
Это здание расположено на берегу Ново-Адмиралтейского канала при входе на территорию верфи. Первоначально оно было одноэтажным. Главный фасад отмечен в центре двухколонным портиком-лоджией. Углы здания обработаны рустовкой. Полуциркульные завершения окон подчеркнуты архивольтами [24] . Лаконичная объемная композиция и рисунок деталей типичны для позднего ампира. Впоследствии караульный дом был перестроен в двухэтажное здание.
24
Там же. Ф. 326. Оп. 1. Д. 8275, 8280, 8333.
10 б. Канцелярия (нарядный дом). Фрагмент. Современное фото Е.А. Степановой
Канцелярия (нарядный дом) сооружена в 1838 г. Анертом и Гомзиным с использованием того же проекта. Это был точный аналог караульного дома: фасад в семь осей, арочные окна, рустованные углы, центральный портик. Здание канцелярии, где помещался стол для выдачи нарядов, в 1896–1898 гг. надстроил вторым этажом инженер Н.П. Дуткин. Надстройка выполнена тактично, она удачно продолжила классицистические формы первого этажа, рисунок которого остался почти без изменений [25] .
25
Там же. Ф. 409. Оп. 2. Д. 6299–301.
Месторасположение Нового адмиралтейства имело большое градостроительное значение. Производственные корпуса доминировали в панораме Невы. Структура комплекса с учетом его важности для города была разработана по классицистическим принципам. В створе Галерной улицы от главного входа на завод начиналась длинная аллея, которая шла параллельно Неве. Это была основная композиционная и функциональная ось комплекса. Справа, к северу от нее размещалась собственно судостроительная часть с эллингами. На береговой полосе перед ними были устроены пристань и дамбы с павильонами для публики, наблюдавшей за церемонией торжественного спуска кораблей. По левую сторону южнее главной аллеи размещались различные мастерские. Доминировало среди них вытянутое вдоль главной аллеи каменное здание главной корабельной мастерской, увенчанное башней с часами. Силуэт его довершал характерный архитектурный пейзаж этой части города [26] .
26
П амятники промышленной архитектуры Санкт-Петербурга / авт. – сост. М. С. Штиглиц, В. И. Лелина, М. А. Гордеева, Б. М. Кириков. СПб., 2003. С. 46, 47.
