НИКОЛА ТЕСЛА. ЛЕКЦИИ. СТАТЬИ.

Тесла Никола

Если автор не ошибается, М-р Свинбурн предлагал способ возбуждения генератора переменного тока с помощью конденсатора. Много лет назад автор выполнил эксперименты, имевшие в виду целью получить практичный самовозбуждающийся генератор переменного тока. Он разными путями преуспел в получении определенного возбуждения магнитов посредством переменных токов, которые не переключались механическими устройствами. Тем не менее, его эксперименты выявили факт, твердый как скала Гибралтара. Никакое практическое возбуждение нельзя получить одним только периодическим изменяющимся и не переключающимся током. Причина в том, что изменения в силе возбуждающего тока вызывают соответствующие изменения в силе поля, что приводит к возбуждению токов в якоре; и эти токи являются помехой тем, которые производятся движением якоря через поле, при этом первые на четверть фазы опережают вторые. Если поле сделать ровным, не получится никакого

возбуждения; если его не выравнивать, определенное возбуждение получается, но магниты нагреваются. Комбинируя два возбуждающих тока — смещенных на четверть фазы, — можно получить возбуждение в обоих случаях, и если магниты не выровнять, эффект нагрева будет сравнительно мал, поскольку поддерживается однородность силы поля, и, если бы можно было получить совершенно однородное поле, возбуждение такого вида дало бы достаточные практические результаты. Если эти результаты должен обеспечивать конденсатор, как предложил М-р Свинбурн, то нужно скомбинировать два тока, разделенные четвертью фазы; это то же, что сказать, что обмотки якоря должны быть намотаны в две укладки и подсоединены к одному или двум независимым конденсаторам. Автор проделал некоторую работу в этом направлении, но должен отложить описание устройств до будущих времен.

ЭЛЕКТРОЛИТИЧЕСКИЕ ЧАСЫ*

Если тонкий, легко вращающийся и хорошо сбалансированный диск или цилиндр поместить в соответствующий гальванический раствор посредине между анодом и катодом, то одна половина диска станет электрически положительной, а другая половина — электрически отрицательной. Благодаря этому металл осаждается на одной и удаляется с другой половины, и диск приводится во вращение под действием силы тяжести. Поскольку количество металла, который осаждается и удаляется, пропорционально силе тока, то и скорость вращения, если она будет мала, пропорциональна току.

Первый прибор такого вида заработал у меня в начале 1888 в попытках сконструировать электрометр. Узнав, однако, что меня опередили другие, по крайней мере в том, что касается самого принципа, я изобрел прибор, приведенный на прилагающейся гравюре. Здесь F — прямоугольная рамка из твердой резины, закрепленная на деревянном основании. Рамка примерно 1/2 дюйма толщиной, 6 дюймов длиной и 5 дюймов высотой. На обеих ее вертикальных сторонах закреплены толстые металлические пластины, которые служат электродами. Эти пластины жестко удерживаются на резине зажимами T Т и T1T1. На боковых сторонах рамки закреплены латунные пластины, соответственно, В и В1, той же формы, что и резиновая рамка F. Эти латунные пластины служат для того, чтобы удерживать на своем месте две пластины из полированного стекла, и если под и над каждой пластиной проложить резиновую прокладку, то сосуд герметично запечатывается. При этом пластины можно прикручивать туго, не боясь их сломать.

Гальванический раствор, который в данном случае является концентрированным раствором медного купороса, заливается внутрь через отверстие в верхней части резиновой рамки, закрывающееся затычкой R.

В центре сосуда помещается легкий и тонко сбалансированный медный диск D, ось которого поддерживается капиллярной стеклянной трубкой, прикрепленной к одной из стеклянных пластин сургучом или другим веществом, на которое не действует жидкость. Чтобы насколько возможно уменьшить трение, в капиллярной трубке, которая служит в роли подшипника, находится капелька масла. Центр диска должен быть равноудален от обоих электродов. К одной стороне оси диска прикрепляется очень легкий указатель или стрелка, лучше из стеклянного волоска. На стеклянной пластинке, которая со стороны этой стрелки, находится окружность с обычными часовыми делениями, выгравированная на ней как на циферблате часов. Эта окружность может быть подвижной, чтобы ее можно было установить в любое положение относительно стрелки. Если циферблат неподвижный, то вместе как стрелку можно использовать тонкую проволочку из отожженного железа. Проволочка должна быть размещена так, чтобы находиться точно в центре раствора. С помощью подковообразного магнита диск можно поворачивать и устанавливать в нужное положение.

Аккуратно заливается медный электролит и затычка R вставляется на место, контакты батареи постоянного тока подключаются к зажимам Т и Т1, после чего время от времени наблюдается вращение диска. К другим зажимам Т и Т1 подключается

шунт, и меняя сопротивление этого шунта, или другого диска, регулируется скорость вращения, пока она не будет соответствовать делениям циферблата; то есть, пока, например, не будет делаться один оборот за 12 часов.

Очевидно, данный инструмент был придуман не для практических целей. Как и то, что он не будет достаточно точным в своих показаниях. Есть определенные ошибки, которые неизбежны в принципе; например, трение, которое нельзя полностью преодолеть. Но этот прибор интересен как средство новым способом показывать время. Тем не менее, показано, что при тщательной конструкции, постоянном токе и компенсаторе температуры можно сделать так, что он будет вращаться с почти безупречно равномерной скоростью. Чтобы достичь лучших результатов, плотность тока, конечно, должна быть очень мала, и диск примерно 3 дюйма в диаметре должен делать оборот за 6 часов. Вероятно, если использовать серебряный электролит и серебряный диск, то результаты будут еще лучше.

Очень интересно наблюдать поведение электролита и диска в таком узком прозрачном сосуде. Электролит становится чисто голубым, одна сторона диска кажется серебряно белой в определенном положении, а другая половина темной как тусклое серебро. Никакой разделительной линии нет, и оттенки красиво переходят один в другой.

УСТРОЙСТВА ЭЛЕКТРОСТАТИЧЕСКОЙ ИНДУКЦИИ ПЕРЕМЕННОГО ТОКА

Около полутора лет назад, занимаясь изучением переменных токов короткой продолжительности, мне пришло в голову, что такие токи можно было бы получать вращая заряженные поверхности очень близко к проводникам. Соответственно, я придумал разные виды экспериментальных установок, две из которых проиллюстрированы на идущих ниже рисунках.

В приборе, показанном на Рис. 1, А — это кольцо из сухого твердого дерева, обработанного шеллаком, на внутренней стороне которого находятся два множества обкладок из оловянной фольги, a и b. Все обкладки а и все обкладки b, соответственно, соединены вместе между собой, но независимо друг от друга. Эти два множества обкладок подключены к двум контактам Т. Дл я ясности показаны только несколько обкладок. Внутри кольца А и совсем близко к нему установлен вращающийся цилиндр В, тоже из сухого твердого дерева, обработанного шеллаком, и на нем находятся два аналогичных множества обкладок, a1 и b1, все обкладки а' соединены с одним кольцом, а все остальные, Л, с другим, кольца помечены + и —. Эти два множества, а' и b1, заряжены до высокого потенциала от машины Гольца или Вимшурста, и еще могут быть подключены к банке некоторой емкости. Внутренняя сторона кольца А покрыта слюдой, чтобы увеличить индукцию, а также для того, чтобы можно было использовать более высокие потенциалы.

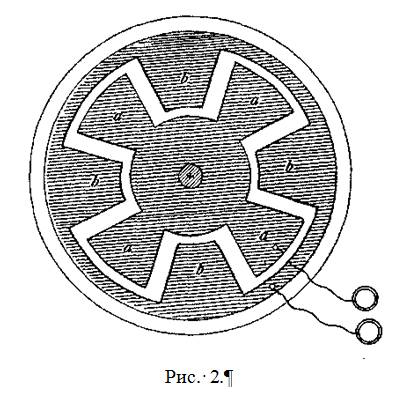

Когда цилиндр В с заряженными обкладками вращается, то цепь, соединенная с контактами Т, пересекают переменные токи. Другой вид прибора показан на Рис. 2. В этом приборе два множества обкладок из оловянной фольги наклеены на пластину из эбонита, и есть другая такая же пластина, которая вращается и обкладки которой заряжены, как на Рис. 1.

Выход такого прибора очень мал, но можно наблюдать некоторые эффекты, свойственные переменным токам с короткими периодами. Правда, их не сравнить с эффектами, получаемыми с индукционной катушкой, подключенной к машине переменного тока высокой частоты, ряд которых я недавно описывал.

ЭЛЕКТРИЧЕСКИЙ РАЗРЯД В ВАКУУМНЫХ ТРУБКАХ*

В журнале The Electrical Engineer за 10 Июня я встретил описание некоторых экспериментов Проф. Дж. Дж. Томпсона, с "Электрическим Разрядом в Вакуумных Трубках", и в вашем выпуске от 24 Июня Проф. Элиу Томпсон описывает эксперимент того же типа. Фундаментальная идея в этих экспериментах состоит в том, чтобы создать электродвижущую силу в вакуумной трубке — предпочтительно, не содержащей внутри себя каких-либо электродов, — посредством электромагнитной индукции и таким образом возбудить трубку.
