Новобранец «Ярыгин»
Шрифт:

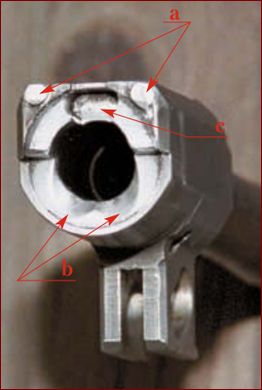

a – регулировочные штифты зеркального зазора узла запирания, b – фаски для обеспечения подачи из левого и правого ручьёв магазина, с – паз под выбрасыватель
Несомненно,
Технические характеристики пистолета Ярыгина:
Калибр – 9х19
Используемые патроны – 7Н21, 9-мм Para
Габаритные размеры, мм
– длина – 210
– ширина – 38
– высота – 145
Вместимость магазина, шт. патронов – 18
Масса с магазином без патронов, кг – ≤1,0
Длина ствола, мм – 112,5
Число нарезов, шт – 6, правые
Начальная скорость пули патрона 7Н21, м/с – 465
Боевая скорострельность, выстр./мин. – 35
Гарантийная наработка, выстр. – ≥4000

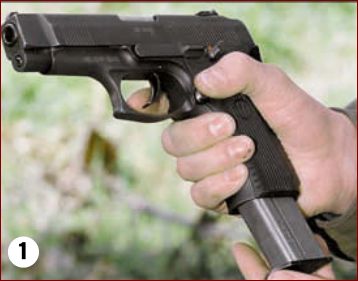

1. Извлечь магазин из рамки, нажав на защёлку магазина.

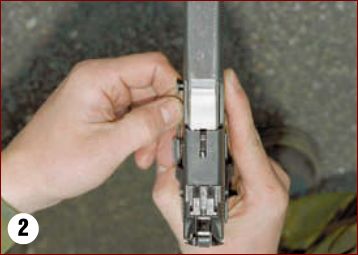

2. Удостовериться в отсутствии патрона в патроннике, осмотрев патронник.

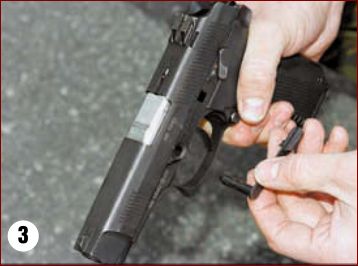

3. Отделить замыкатель, для чего с правой стороны вытолкнуть его и с левой

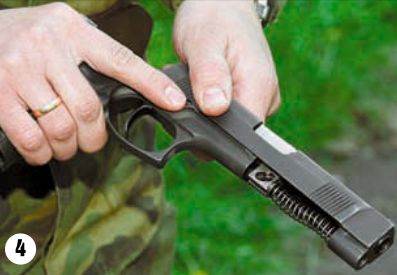

4. Отделить затвор со стволом и возвратным механизмом, сдвинув их вперёд по направляющим рамкам.

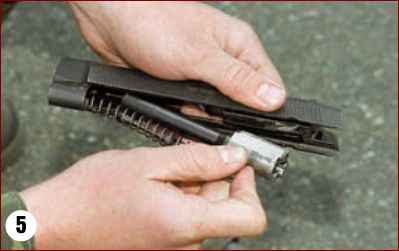

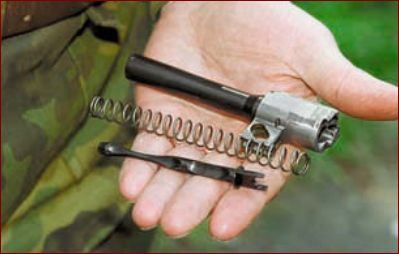

5. Отделить ствол со штоком и возвратной пружиной от затвора, выведя казённую часть ствола вниз за досылатель затвора.
Сборка производится в обратном порядке.
Технические характеристики 9-мм патрона инд. 7Н21:
Длина патрона, мм – 29,7
Длина пули, мм – 17,8
Диаметр пули, мм – 9,03
Масса патрона, г – 9,3
Масса пули, г – 5,3
Масса сердечника, г – 3,8
Рубашка пули – полиэтилен
Масса порохового заряда, г – ~0,45
Марка пороха – СЕН 20/4,80
Капсюль – КВ-26
Среднее максимальное давление пороховых газов, Pmср., кгс/см2 – ≤2900
Кучность при стрельбе на 50 м из баллистического ствола, r50ср., см – ≤3,5
Патрон герметизирован красным лаком-герметизатором по стыку пули с гильзой и по окружности капсюля. Для защиты от коррозии выступающая из оболочки часть сердечника окрашена чёрным лаком
