– А фотографию можно дешифровать?
– Да, - ответил Макаров. – Если хотите, можно точно установить, когда и при каких обстоятельствах она была сделана…
Тут геолог облегченно вздохнул и улыбнулся:
– Спасибо. Вы только что подарили нашему городу двадцать миллионов рублей!
Именно в эту сумму обошлись бы аэрофотосъемка и последующая дешифровка фотографий данного района, которую геологи только собирались сделать.
Конечно, и полевая, и космическая съемка помогают специалистам узнать много нового о подземном строении горных пород. Но этих знаний зачастую все же оказывается недостаточно,
Геофизики словно бы видят сквозь землю на глубину 5-6 километров. Как им это удается? В какой-то мере геофизические методы исследования недр можно сравнить с ренгеновским просвечиванием человеческого тела, а точнее – с ультразвуковой диагностикой. В тело Земли запускают пучок колебаний и по отражению волн от слоев горной породы судят о геологическом строении данного района.
В настоящее время используется четыре основных геофизических метода: сейсмический, гравиметрический, магнитный и электрический. Рассмотрим их по порядку.

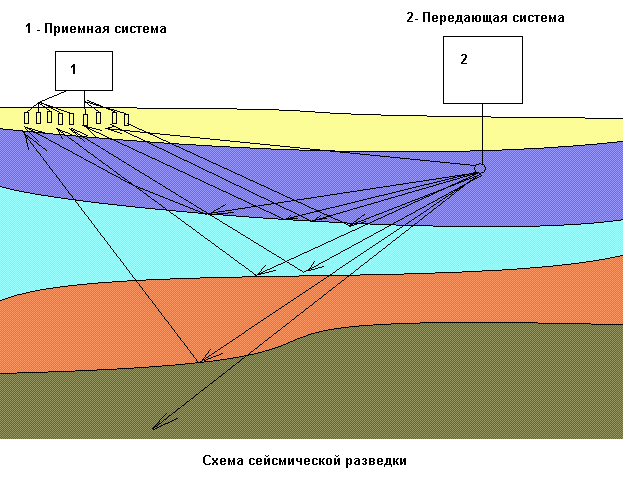

Сейсморазведка основана на изучении особенностей распространения упругих колебаний в земной коре. Упругие колебания (или, как их еще называют, сейсмические волны) чаще всего вызываются искусственным путем.
Сейсмические волны распространяются в горных породах со скоростью от 2 до 8 км/с - поистине космические скорости! – в зависимости от плотности породы: чем она выше, тем больше скорость распространения волны.
На границе раздела двух сред с различной плотностью часть упругих колебаний отражается и возвращается к поверхности Земли. Другая же часть преломляется, одолевает границу раздела и уходит в недра глубже – до новой поверхности раздела. И так до тех пор, пока окончательно не затухнут.
Отраженные сейсмические волны, достигнув земной поверхности, улавливаются специальными приемниками и записываются на самописцы. Расшифровав графики, сейсморазведчики устанавливают потом границы залегания тех или иных пород. По этим данным строят карты подземного рельефа.
Такой метод отраженных волн был предложен советским геологом В.С.Воюцким в 1923 году и получил широкое распространение во всем мире. В настоящее время, наряду с этим методом, используют также и корреляционный метод преломленных волн. Он основан на регистрации преломленных волн, образующихся при падении упругой волны на границу раздела под некоторым, заранее рассчитанным критическим углом. Используются в практике сейсморазведочных работ и другие способы.
Раньше в качестве источника упругих колебаний чаще всего использовали взрывы. Теперь их стали заменять вибраторами.
Вибратор можно установить на грузовик и за рабочий день обследовать достаточно большой район. Кроме того, вибратор позволяет работать в густонаселенных районах. Взрывы наверняка потревожили бы жителей близлежащих домов, а вибрации можно подобрать такой частоты, что они не воспринимаются человеческим ухом.
Единственный недостаток этого способа – малая глубина исследований, не более 2-3 километров. Поэтому для более глубинных исследований применяют преобразователь взрывной энергии. Источником волн здесь по существу остается тот же взрыв. Но происходит он уже не в почве, как раньше, а в специальной взрывной камере. Взрывной импульс передается на грунт через стальную плиту, а вместо взрывчатки часто используют смесь пропана с кислородом. Все это, конечно, позволяет
Гравиметрический метод основан на изучении изменения силы тяжести в том или ином районе. Оказывается, если под поверхностью почвы находится горная порода малой плотности, например каменная соль, то и земное тяготение здесь несколько уменьшается. А вот плотные горные породы, такие, как, например, базальт или гранит, напротив, увеличивают силу тяжести.
Эти изменения устанавливает специальный прибор – гравиметр. Один из его простейших вариантов – грузик, подвешенный на пружине. Тяготение увеличивается – пружина растягивается; это фиксируется указателем на шкале. Тяготение уменьшается, пружина соответственно сокращается.
Ну, а каким образом на земное тяготение влияют залежи нефти и газа? Нефть легче воды, и породы, насыщенные нефтью или ее непременным спутником – газом, имеют меньшую плотность, чем если бы в них помещалась вода. И это, естественно, отмечает гравиметр.
Правда, подобные гравитационные аномалии могут быть вызваны и другими причинами, например залеганием пластов каменной соли, как мы уже говорили. Поэтому гравиразведку обычно дополняют магниторазведкой.
Наша планета, как известно, представляет собой огромный магнит, вокруг которого расположено магнитное поле. И на это поле могут эффективно влиять среди всего прочего и горные породы, залегающие в данном районе. Быть может, вы слышали или читали, как месторождения железной руды бывали открыты вследствие того, что пилоты пролетавших здесь самолетов удивлялись странному поведению магнитной стрелки? Ныне этот принцип используется и для поисков других видов полезных ископаемых, в том числе нефти и газа.
Дело в том, что в нефти очень часто содержатся примеси металлов. И, конечно, присутствие металла ощущается, правда не «магнитной стрелкой», а современными высокочувствительными приборами – магнитомерами. Они позволяют прощупать земные недра на глубину до 7 километров.
Еще один геофизический метод поиска полезных ископаемых – электроразведка – разработан в 1923 году во Франции и находит применение и по сей день. Собственно, это разновидность магнитной разведки с той лишь разницей, что фиксируется изменения не магнитного, а электрического поля.
Поскольку естественное электрическое поле на Земле практически отсутствует, то его создают искусственно, при помощи специальных генераторов и зондируют с их помощью нужный район. Обычно горные породы представляют собой диэлектрики, то есть их электрическое сопротивление велико. А вот нефть, как мы уже говорили, может содержать металлы, которые являются хорошими проводниками. Снижение электрического сопротивления недр и служит косвенным признаком присутствия нефти.
В последние годы все шире стал применяться еще один способ – электромагнитная разведка при помощи магнитогидродинамических (МГД) генераторов. Электромагнитным волнам стали доступны глубины от нескольких километров, когда ведутся поиски полезных ископаемых; до сотен километров, если речь заходит об общих исследованиях земной коры.
Сердцем современного МГД-генератора является ракетный двигатель, работающий на порохе. Но порох этот не совсем обычный: электропроводимость создаваемой им плазмы по сравнению с обычным ракетным топливом в 16000 раз выше. Плазма проходит через МГД-канал, расположенный между обмотками магнита. По законам магнитодинамики в движущейся плазме возникает электрический ток, который, в свою очередь, возбуждает электромагнитное поле в специальном излучателе – диполе. С помощью диполя и происходит зондирование Земли.
