1. Щелкните на поле ID в таблице tblCustomer и перетащите его к полю CustomerID таблицы tblOrder.
2. На экране появится диалоговое окно Create Relationship (Создать отношение), в котором можно указать свойства отношения между двумя таблицами. После этого уже нельзя создавать заказы для клиентов с идентификаторами, которых нет в таблице клиентов. Это ограничение имеет большое практическое значение и потому с ним следует согласиться.

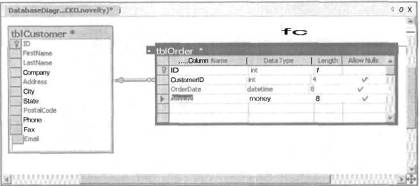

3. Схема базы данных обновляется для отражения нового отношения, как показано на рис. 1.7.
РИС. 1.7.
Для сохранения созданной схемы базы данных DatabaseDiagram1 выберите команду File→Save DatabaseDiagram1. В диалоговом окне Save New Database Diagram (Сохранить имя новой схемы базы данных) введите имя Relationships (Отношения) для новой схемы базы данных. При этом возможно появление диалогового окна с просьбой подтвердить создание новой таблицы. Щелкните на кнопке Yes для сохранения вновь созданной таблицы tblOrder.
SQL Server может сохранять схему базы данных вместе с самой базой данных. Таким образом, всегда можно получить доступ к схеме, даже с помощью других инструментов, например с помощью программы Enterprise Manager или среды Visual Studio .NET.
Использование программы Microsoft Visio для просмотра и изменения схемы базы данных
Помимо инструментов среды Visual Studio .NET, для создания, просмотра и изменения схем базы данных могут использоваться другие очень удобные средства. Программа Microsoft Visio обладает всеми необходимыми возможностями автоматического создания схемы для уже имеющейся базы данных, т.е. реинжиниринга базы данных. Эта функциональная возможность особенно полезна для работы с унаследованными базами данных, которые создавались очень давно и с использованием совсем других инструментов.
Для создания базы данных SQL Server совсем необязательно знать особенности работы с программой Visio. Это всего лишь еще один способ создания и документирования схемы базы с помощью одного набора операций. Если вы предпочитаете использовать компонент Server Explorer среды Visual Studio (или инструмент Enterprise Manager) либо у вас нет программы Visio, то в таком случае можно пропустить данный раздел без ущерба для понимания остального материала.
Реинжиниринг (reverse engineering) базы данных заключается в проверке схемы существующей базы данных и создании диаграммы отношений между объектами базы данных (Entity Relationship Diagram – ERD). ERD-диаграмма — это способ символьного представления базы данных, основанный на широких категориях данных, или сущностях (entities), которые обычно хранятся в базе данных в виде таблиц.
Для реинжиниринга схемы базы данных с помощью программы Visio выполните перечисленные ниже действия.
1. Запустите программу Microsoft Visio 2002 for Enterprise Architects, выбрав команду Start→Programs→Microsoft Visio. В панели Choose Drawing Type (Выбрать тип рисования) выберите
2. Затем в панели Template (Шаблон) выберите параметр Database Model Diagram (Схема базы данных), и на экране появится основное окно программы Visio (рис. 1.8).
3. Выберите команду меню Database→Reverse Engineer (База данных→Реинжиниринг) для запуска программы-мастера Reverse Engineer Wizard.
4. Из списка Installed Visio drivers (Инсталлированные драйверы Visio) выберите драйвер Microsoft SQL Server.
5. Затем нужно определить источник данных, который позволит получить доступ к базе данных Novelty. Для этого щелкните на кнопке New.
6. На экране появится диалоговое окно Create New Data Source (Создать новый источник данных) с предложением указать тип создаваемого источника данных.
Выберите источник данных System Data Source и щелкните на кнопке Next.

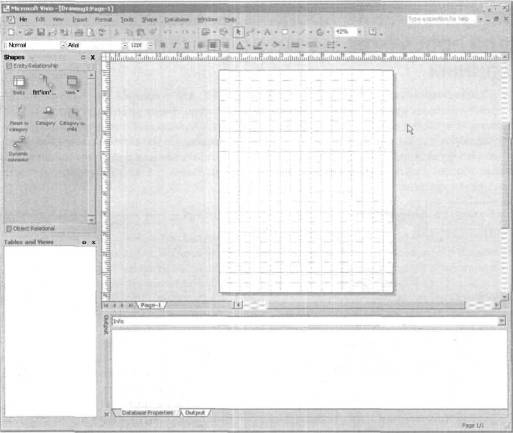

РИС. 1.8. Основное окно программы Visio: слева показан шаблон, а справа – область рисования. Элементы схемы создаются с помощью перетаскивания элементов шаблона в область рисования
7. В следующем окне снова предлагается выбрать драйвер базы данных. Прокрутите список драйверов и выберите SQL Server. Щелкните на кнопке Next, a затем на кнопке Finish.
8. На экране появится новое диалоговое окно Create a New Data Source to SQL Server (Создать новый источник данных для SQL Server) с предложением указать источник данных. Введите имя базы данных Novelty в поле Name, а затем в списке с надписью Which SQL Server do you want to connect to? (К какому серверу SQL Server нужно присоединиться?) выберите После этого щелкните на кнопке Next.
9. Укажите режим аутентификации на сервере SQL Server. (Более подробно этот вопрос рассматривается в главе 3, "Знакомство с SQL Server Затем щелкните на кнопке Next.
10. В следующем диалоговом окне установите флажок Change the default database to: (Заменить используемую по умолчанию базу данных:) и выберите в списке базу данных Novelty. Щелкните на кнопке Next, а затем на кнопке Finish.
11. В последнем диалоговом окне ODBC Microsoft SQL Server Setup (Установки параметров драйвера ODBC Microsoft SQL Server) можно протестировать соединение с базой данных с помощью известных параметров соединения. Щелкните на кнопке Test Data Source (Проверка источника данных), чтобы убедиться в работоспособности соединения. После успешной проверки соединения щелкните на кнопке OK.
12. После этого источник данных Novelty будет автоматически выбран и представлен в диалоговом окне программы-мастера Reverse Engineer Wizard. Дважды щелкните на кнопке Next, чтобы пропустить экран для выбора типов объекта.
13. На следующем экране выберите таблицы tblCustomer и tblOrder для выполнения реинжиниринга. Затем щелкните на кнопке Finish. После этого программа Visio самостоятельно создаст схему вашей базы данных, включая отношение междуопределенными ранее таблицами tblCustomer и tblOrder (рис. 1.9).
