Чердачное перекрытие может быть панельным или собранным на основе деревянных полуферм, соединенных между собой верхней и нижней накладками с креплением гвоздями. К нижним поясам ферм крепят гвоздями 3,5x90 мм потолок из досок толщиной 25 мм, облицовывают его пергамином или полиэтиленовой пленкой, а затем твердой древесноволокнистой плитой толщиной 4 мм. После покрытия крыши чердачное перекрытие утепляют минераловатными плитами марки 100 (для зданий, эксплуатируемых при температуре –30 °C). Для прохода по чердаку по верху нижних поясов ферм кладут ходовые доски размером 50x150 мм. При монтаже чердачного перекрытия
В деревянных домах крышу обычно делают двускатной из стропил. При устройстве крыш фермы пролетом 7,2 м располагают с шагом 1,2 м. После устройства крыши с панелей снимают временно установленные раскосы, устраивают пол, монтируют отопление, водопровод, канализацию, остекляют здание и приступают к отделочным работам. Допускаемые отклонения от проектного положения смонтированных конструктивных элементов в типовых проектах панельных зданий даются следующие: смещение осей нижней обвязки ±5 мм, отклонение вертикальных отметок нижней обвязки ±2 мм, а также стен, перегородок от вертикали ±5 мм (на этаж).
При контакте деревянных элементов с кирпичной кладкой (цоколем), грунтом, монолитным бетоном до начала монтажа нужно выполнить изоляционные работы.
Жилые инвентарные здания контейнерного типа строят во временных поселках (при строительстве железных дорог, электростанций и т. п.). Собирают их из контейнеров (объемных блоков) с полной заводской готовностью, площадью 3x6 м, высотой до 3 м для жилых зданий и площадью 3x9 м для общественных зданий.
Дом контейнерного типа формируют из объемных блоков, отдельных дозорных элементов: вставок, фундамента, основания под блоки с цоколем, крыши, крылец и др. Крышу в зданиях делают с проходным проветриваемым чердаком, что создает нормальные условия для проживания. Все габариты объемных блоков одинаковые.

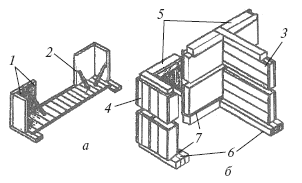

Объемный блок состоит из цокольного перекрытия с опорной рамой, торцовых и продольных стен и чердачного перекрытия с жестким соединением элементов блоков между собой на шурупах, болтах. В вертикальных и горизонтальных швах устанавливают герметизирующие прокладки из поролона. С фасада панели стен облицовывают деревянной профилированной обшивкой толщиной 13–19 мм.
Здания из объемных блоков возводят на строительной площадке, имеющей спокойный рельеф с уклоном, обеспечивающим сток поверхностных вод.
Монтаж здания ведется после устройства основания и подвода всех коммуникаций. Последовательность монтажа приведена на рис. 140, а.
Монтаж здания ведут начиная с середины. Блоки устанавливают на подготовленную поверхность заподлицо с цоколем и вплотную друг с другом, после чего их стягивают между собой стяжками. После выверки правильности монтажа (уровнем, отвесом и т. п.) заделывают стыки между блоками, сверху их закрывают минвойлоком, на который укладывают полосу пергамина и закрывают нащельником (рис. 140, б), затем монтируют крышу, подключают коммуникации.
Конструкция здания сборно-разборная: после определенного срока службы здание может быть разобрано и перевезено на другое место. Оборачиваемость здания 5

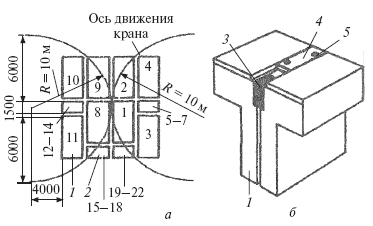

Рис. 140. Схема монтажа домов контейнерного типа: а – схема монтажа (1–22 – номера блоков); б – соединение блоков по вертикали; 1 – объемный блок; 2 – доборный элемент; 3 – утеплитель; 4 – нащельник; 5 – шуруп
Бревенчатые и брусчатые дома. Рубленые (бревенчатые) дома изготовляют из круглого леса хвойных и лиственных пород. Дома, предназначенные для эксплуатации при температуре воздуха –30 °C и выше, изготовляют из бревен диаметром 22–24 см, а при температуре ниже –30 °C – из бревен диаметром 26 см и более. Толщина бревен для устройства внутренних стен на 2 см меньше толщины бревен для наружных стен. Бревна укладывают горизонтальными рядами и соединяют в углах врубками. Систему стен из бревен, связанных между собой, называют срубом. Каждый ряд бревен в срубе является венцом. Нижний венец называют окладным.
Во избежание затекания дождевой воды в шов между бревнами паз выбирают в нижней части бревна. Паз служит также для более плотного примыкания бревен друг к другу по высоте, что в значительной мере уменьшает воздухопроницаемость стен. Для бревен диаметром 22–24 см делают паз шириной 14–16 см. Размечают продольные пазы вдоль или на торцах бревна, после чего шнуром отбивают грани паза и выбирают его топором и долотом. Для получения венцов одинакового размера по толщине бревна кладут попеременно комлями в разные стороны. При изготовлении срубов большой длины бревна сращивают вертикальным гребнем. В углах бревна соединяют с остатком или без остатка, в лапу (рис. 141).
Для углового соединения лапу готовят следующим образом: конец бревна обрабатывают топором на два канта, а затем на него накладывают шаблон и после нанесения рисок пилой или топором образуют лапу.
Рис. 141. Соединение деталей рубленых стен: а – соединение внутренней стены с наружной; б – врубка балок в венец наружной стены; в – врубка балок в венец внутренней стены; г – деталь врубки бревна внутренней стены; д – угловое соединение в обло; е – угловое соединение без остатка; ж – соединение в лапу без зуба (угловое); 1 – внутренняя стена; 2 – наружная стена; 3 – балка; 4 – пакля
Бревна для сруба не должны иметь гнили, большой кривизны и других дефектов. Они должны быть окорены. Каждый венец сруба собирают отдельно и размечают. Венцы для большей жесткости и устойчивости соединяют вставными шипами, которые ставят по длине стены на расстоянии 1,5–2 м, а по высоте – в шахматном порядке. В простенках шипы ставят в количестве не менее 2 шт. на расстоянии 15–20 см от края простенка. Гнезда под шипы делают глубиной 13–14 см.
Нижние венцы сруба антисептируют пастой. Собранный сруб размечают путем нанесения порядковых номеров венцов на каждое бревно венца.
