Чем больше поверхность отопительного прибора, тем эффективнее будет теплообмен. Скорость движения воздуха внутри прибора также увеличивает КПД теплообменника. Поэтому, например, у огневоздушных теплообменников, которые работают по принципу естественной тяги, есть существенный минус – недостаточный воздушный напор, в связи с которым возникает опасность перегрева разделительной стенки. Установка внутри отопительного прибора вентиляторов устраняет эту проблему, но тут же возникает новая – неравномерное распространение теплого воздуха (в связи с его большим объемом). Негативным фактором является также шум от работы вентиляторов.

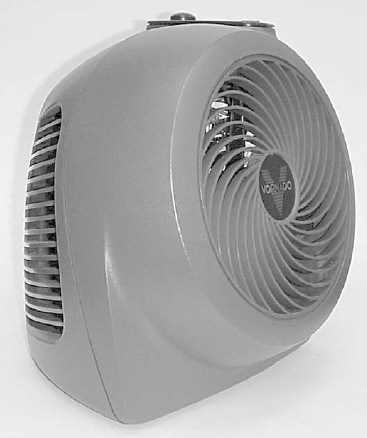

Рис. 3.5.Тепловентилятор
Водяное
Водяное отопление обладает огромным преимуществом по сравнению с воздушным. Теплоемкость и плотность воды больше, чем у воздуха, в тысячи раз, а коэффициент ее теплопередачи больше в 50 раз.
К основным элементам водяного отопления относятся:
водонагреватели (топливные котлы, электрокотлы (преобразователи электрической энергии в тепловую), теплообменные аппараты (централизованное отопление)) (рис. 3.6, 3.7);
отопительные устройства (простые и панельные конвекторы, радиаторы, трубы (ребристые, гладкие) и т. п.) (рис. 3.8);

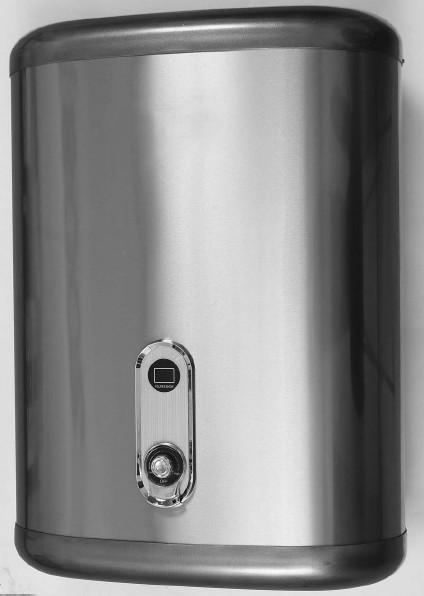

Рис. 3.6.Электроводонагреватель
трубопроводы (предназначены для движения горячей воды от водонагревателя к отопительным приборам и обратно);
расширительная емкость для воды (при нагревании объем жидкости возрастает);
запорно-регулирующая арматура (место установки – трубопровод).

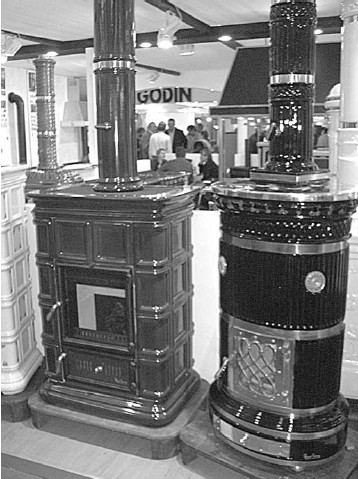

Рис. 3.7.Новый тип энергосберегающих газовых котлов (фото автора, 2009 г.)
Рис. 3.8.Радиатор
Различают системы водяного отопления с естественным и механическим побуждением движения воды. В системах с механическим побуждением циркуляция воды происходит в основном за счет действия циркуляционного насоса, который устанавливают на трубопроводе, подводящем охлажденную воду к водонагревателю. В таких системах водонагреватель может быть расположен на одном уровне с отопительными приборами и даже выше них, а диаметры трубопроводов меньше, чем в системах с естественным побуждением.
По типу движения воды системы водяного отопления подразделяются на системы с естественной циркуляцией (рис. 3.9) и системы с искусственной (механической) циркуляцией.

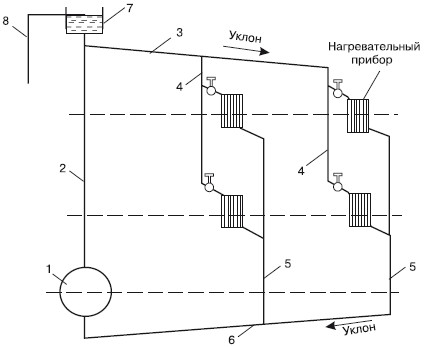

Рис. 3.9.Схема системы водяного отопления с естественной циркуляцией (верхняя разводка):
1– котел; 2– главный стояк; 3– разводящая линия; 4– горячие стояки; 5– обратные стояки; 6– обратная линия; 7–
Система естественной циркуляции воды применяется в индивидуальных домах малой этажности. Циркуляция воды происходит благодаря гидростатическому напору, который возникает за счет разности температуры и плотности воды (подогретая вода легче охлажденной).
Циркуляция при всех прочих равных условиях усиливается по мере увеличения расстояния по вертикали между отопительными приборами и водонагревателем, в связи с чем последний стараются размещать по возможности ниже.
В системе естественной циркуляции цикл движения воды выглядит следующим образом (см. рис. 3.9): котел (1) – главный подающий стояк (2) – магистральный трубопровод (3) – подающие стояки (4) – нагревательные приборы – обратные стояки (5) – обратная линия (б).
Опускаясь вниз, охлажденная вода, будучи более тяжелой, вытесняет своей массой более легкую подогретую воду обратно, в главный подающий стояк. Такой «водоворот» отопительной системы – постоянный процесс.
Циркуляция воды усиливается, если увеличить вертикальное расстояние между водонагревателем и отопительными устройствами. Для этого водонагреватель устанавливается как можно ниже (нижняя разводка) (рис. 3.10).

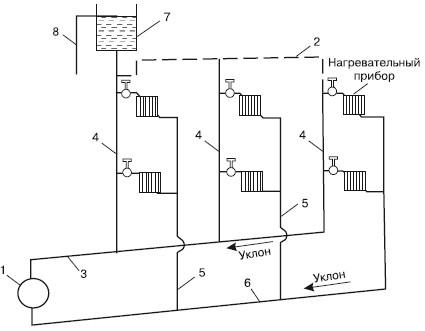

Рис. 3.10.Схема системы водяного отопления с естественной циркуляцией (нижняя разводка):
1– котел; 2– воздушная линия; 3– разводящая линия; 4– горячие стояки; 5– обратные стояки; 6– обратная линия; 7– расширительный бак; 8– сигнальная линия
Типы присоединений отопительных приборов:
однотрубные – присоединение к одному стояку;
двухтрубные – параллельное присоединение к горячему и обратному стоякам;
проточные – последовательное прохождение воды через все отопительные приборы, примыкающие к стояку.
Горизонтальная однотрубная система водяного отопления применима в индивидуальных домах (до двух этажей). Эта система характеризуется совместным функционированием подводки, стояка и магистрали.
Главная предпосылка нормального функционирования системы водяного отопления – удаление из нее воздуха. Для этого рекомендуется вертикальная (или с уклоном) прокладка трубопроводов. Над ними устанавливают воздухоотводящие устройства. Для систем с естественной циркуляцией характерна прокладка горизонтальных труб с уклоном по направлению движения воды. Нижние магистрали всегда прокладывают с уклоном в сторону водонагревателя. Рекомендуемый уклон на 1 м трубы – 5 мм.
Существуют определенные правила установки нагревательных приборов под окнами:
центры прибора и окна должны совпадать (максимально допустимое отклонение – 20 мм);
для простоты уборки минимальное расстояние от пола до основания прибора должно быть 60 мм;
минимальное расстояние от верха прибора до подоконника – 50 мм (с целью удобства доступа при ремонте);
ребра следует располагать вертикально;
для всех нагревательных устройств должна использоваться одноуровневая установка;
