Большие туманности с низкой поверхностной яркостью открывают по снимкам, полученным со светосильными телескопами, применяя иногда красный светофильтр, который ослабляет гяешающий выявлению туманностей фон ночного неба.
Из-за малости масштаба снимков, на которых делаются эти открытия, для большинства из найденных 700 планетарных туманностей известно, и то с недостаточной точностью, их положение на небе, да в лучшем случае их суммарный блеск. О диаметре же их, структуре, линиях спектра ничего не известно, и наши сведения опираются пока на наблюдение полусотни наиболее ярких или крупных объектов.
В центре достаточно крупных планетарных туманностей обычно видна слабая звездочка. Как правило, она слабее, чем суммарный блеск ее туманной оболочки. На основе известной сейчас причины свечения туманностей
Спектры ядер бывают трех видов: класса О с темными линиями, типа Вольфа - Райе с яркими полосами и непрерывные, без всяких линий. Последнее может быть обусловлено как крайне высокой температурой, так и очень сильным эффектом Штарка (расширения спектральных линий в межатомных электрических полях), если атмосферы ядер очень тонки и сильно уплотнены. Таким образом, ядра являются, судя по типу их спектра, такими же горячими, как и самые горячие из обычных звезд. Ядра изучены пока еще мало. По наполовину гипотетическому расчету автора этих строк, основанному на статистике распределения планетарных туманностей в пространстве, масса ядер составляет в среднем около двух масс Солнца. Это много меньше, чем масса обычных звезд класса О и даже Вольфа - Райе.
Замечательное явление обнаружено в гигантской туманности NGC 7293, сфотографированной 5-метровым телескопом в красных лучах водорода. Вероятно, она наиболее близка к нам. Расстояние до нее едва ли больше 100 парсек, т. е. 300 световых лет. Поэтому только в ней пока и обнаружены сотни тончайших волокон, направленных строго радиально к ядру. Эти волокна, по-видимому, и составляют внутреннюю, более яркую половину ее кольца, но они наблюдаются и внутри него на темном фоне внутренности кольца, далеко не доходя до ядра. Толщина совершенно прямых волокон около 1",5 - на пределе разрешения телескопа, а длина порядка 1000 астрономических единиц. Эти тончайшие волокна, однако, грандиозны, если учесть расстояние до туманности. Их толщина вдвое больше, чем диаметр орбиты планеты Плутон, а длина составляет около светового месяца. Природа и происхождение волокон еще совершенно не известны. Несомненно, что они имеют самое прямое отношение к формированию оболочки и как-то связаны с ее ядром.
В общем планетарные туманности имеют простые очертания и четкий край. Однако это не всегда так. Например, туманность NGC 2440 затейливо хаотична. На ее периферии много растрепанных волокон. Увеличение экспозиции превращает ее в значительно большую по размерам и более правильную туманность, по очертаниям сходную с бабочкой. Наконец, передержанное изображение рисует ее как почти правильный эллипс с совершенно резким и ярким краем.
Туманность в Лире NGC 6720 сотни лет была известна как кольцевая с резким краем (см. цветной рис. в конце книги). Снимки 1964 г. показывают у нее вторую, внешнюю, очень слабую оболочку и третью оболочку с неровным краем, еще более слабую. В результате диаметр туманности «стал» в 2,5 раза больше.
У некоторых планетарных туманностей еще раньше были обнаружены очень слабые придатки, иногда в виде тонких и слабых прямых или эллиптических, иногда в виде спиральных волокон, как у NGC 650-1. При малой экспозиции она выглядит как неправильный четырехугольник, а при большой экспозиции волокна на ее краях похожи на «рукоятки», как бы приделанные к ней. Ионизация в придатках и волокнах меньше, чем в основной массе туманности. Они излучают преимущественно в лучах водорода и ионизованного кислорода.
Особо следует обратить внимание на ярко выраженную волокнистую структуру ряда дискообразных туманностей. Волокна коротки, имеют вид червячков и соответствуют местным уплотнениям газа. В промежутках между ними излучение слабо, что создает эффект так называемой скважистости. В промежутках между волокнами излучение ядра может уходить в пространство не использованным для свечения туманности. Это затрудняет определение истинной средней плотности и массы туманностей при применении некоторых методов. Когда в какой-либо части туманности плотность вдвое больше, то излучение в запрещенных линиях там больше вдвое, а в линиях водорода
Расширение планетарных туманностей
Одним из важнейших свойств планетарных туманностей является их расширение, открытое благодаря изучению линий их спектров, полученных с большой дисперсией. Когда дисперсия спектрографа достаточно велика, а линия спектра имеет заметную ширину, то можно изучить структуру планетарной туманности. При этом вскрываются важные дополнительные данные.
Если щель спектрографа покрывает целиком изображение туманности по диаметру, то линия спектра оказывается расщепленной посередине. С удалением щели от центра расщепление уменьшается, и на краях диска обе компоненты линии сливаются в одну. По малой ширине компонент расщепленной линии можно судить, что в слое газа, образующем оболочку туманности, скорости молекул соответствуют тепловым скоростям и что в туманности нет заметных турбулентных движений. Расщепление же всех линий спектра в середине можно объяснить только радиальным расширением туманности, которая представляет собой оболочку, полую внутри и прозрачную для собственных излучений. Эта прозрачность обусловлена крайне малой плотностью оболочки. Прозрачность планетарных туманностей в общих лучах видна из следующего факта: сквозь гигантскую планетарную туманность в созвездии Водолея NGC 7293 (Хеликс) видны далекие галактики.
При расширении центр поверхности полусферы, обращенной в нашу сторону, приближается к нам, а лучевая скорость его равна скорости расширения. Центр поверхности противоположной полусферы при расширении удаляется от нас, а его скорость по лучу зрения тоже равна скорости расширения. В этой точке линия спектра смещена максимально к красному концу спектра, тогда как от центра передней полусферы точка линии смещена максимально к синему концу спектра. Таким образом, половина расстояния между компонентами расщепленной линии, т. е. полуширина всей линии, соответствует истинной скорости расширения. В соответствий с принципом Доплера эта полуширина раздвоенной линии, выраженная в разности длин волн в ангстремах, может быть пересчитана в скорость, выраженную в километрах в секунду. Дальше от видимого центра скорость расширения направлена под углом к лучу зрения. Ее проекция на луч зрения меньше и смещение спектральной линии от нормального положения тоже меньше.

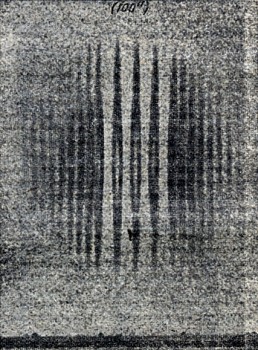

Рис. 172. Расщепление линии спектра в расширяющейся планетарной туманности
На краях видимого диска туманности скорость расширения перпендикулярна к лучу зрения и соответствующие точки линии спектра занимают нормальное положение. Впрочем, и эти точки смещены от нормального положения на величину, соответствующую скорости движения по лучу зрения всей туманности как целого. Эти лучевые скорости имеют также немалое значение для изучения туманностей, тем более, что вследствие удаленности от нас туманностей при движении они почти не перемещаются по небу. Вследствие этого полная (пространственная) скорость их определяется неточно. Если бы туманность не была совершенно прозрачной для собственных излучений из-за своего крайнего разрежения, мы не наблюдали бы красной компоненты расщепленной линии, образованной удаляющейся полусферой туманности.
Когда скорость расширения мала и велрхчина расщепления линии лишь не намного превосходит ширину компонент, обусловленную тепловым, хаотическим движением атомов в оболочке, то вместо явного расщепления наблюдается лишь расширение линий. Если толпщыа или плотность передней и задней полусферы сильно различаются, то интенсивности компонент расщепленной линии заметно различны.
Заметим, что общего наклона спектральных линий с достоверностью не обнаружено, что говорит об отсутствии у планетарных туманностей заметного вращения вокруг оси. Если бы туманности вращались, то в силу закона сохранения момента количества вращения в ранних стадиях расширения, когда туманность была в тысячи раз меньше, чем теперь, ее вращение было бы таким быстрым, что она вообще не могла бы существовать.
