Ранний период когенерационных технологий
«… оные (паровые) машины не так, как водяные колеса просто и очевидно, умеренною тягостию падающей на них воды, в порядочное приводятся действие, но невидимо, тонким возбуждаются к движению духом и вскоре прежестокие открывают силы».
Предисловие
В настоящей статье рассматриваются раритетные события в истории совместного производства механической и тепловой энергии, а также
История теплоэнергетики, в том числе когенерационных технологий, излагается в ряде известных монографий и сборниках [1–6]. Тем не менее некоторые общеизвестные факты нуждаются в уточнении, какие-то события оказались практически забытыми. Ниже приводится информация о первых проектах и промышленных объектах, связанных с когенерацией.
Начиная с XVIII века промышленностью были освоены паровые машины – двигатели внешнего сгорания, состоящие из парового котла, рабочего цилиндра с поршнем, конденсатора выхлопного пара. На их основе в дальнейшем создавалась когенерация – совместное производство механической и тепловой энергии.
Ниже кратко рассмотрены первые уникальные проекты паровых машин в России авторства И. И. Ползунова, заводское изготовление паровых машин в Петербурге на заводе Чарльза Берда, а также теоретические и практические работы по совместному производству механической и тепловой энергии, выполненные пионерами теплоэнергетики во всем мире.
Описание паровых машин зарубежных изобретателей приводится в известных монографиях Ч. Ф. Партингтона, Д. Ф. Араго, Э. Альбана, Т. Тредгольда, Э. Галлоуэя, Ф. Чижова, А. А. Брандта, Р. Р. Тонкова, К. Матчосса, А. А. Радцига.
На сегодня самые первые упоминания о применении когенерации на фабриках в Англии в начале XIX века встречаются в монографии А. И. Орлова [5]. Анализ источника, на который ссылается автор, не подтверждает этот факт, поэтому поиски ранних упоминаний о когенерации в литературе и исторических документах необходимо продолжать.
Изучение периодической и книжной печати конца 20-х годов начала XIX века позволило установить, что первыми когенерацию применили на практике немецкий изобретатель паровых машин и предприниматель Эрнст Альбан и основатели Брюннского завода, производившего паровые машины в Моравии, Фридрих Шолл и Генрих Лутц.
Достаточно неожиданным является факт, что идеи когенерации были заложены в нереализованные проекты барнаульских изобретателей практически в это же время. Идеи, примененные в проектах энергоустановок С. В. Литвинова, почти на столетие опередили их применение на практике. Такой разрыв во времени можно объяснить тем, что в окончательном виде 1-й и 2-й законы термодинамики были сформулированы только к середине XIX века. Анализ хронологии открытия этих законов и интуитивных поисков конструкций изобретателей паровых машин убедительно свидетельствуют о гениальных прозрениях участников этого процесса.
Когенерация в промышленности во 2-й половине XIX века – начале XX века – еще крайне редкое явление. О ней больше говорили и писали, чем применяли на практике. Ниже приводятся ссылки на первые объекты и на авторов, которые рекомендуют ее использование в теплоэнергетике.
Историю создания первых электростанций, в том числе с когенерацией, автор предполагает рассмотреть в отдельных
Первые российские паровые машины и проекты циклов высокой эффективности
Первая паровая машина в России была создана Иваном Ивановичем Ползуновым в 1766 году [7]. Проект первой паровой двухцилиндровой паро-атмосферной огнедействующей машины его конструкции расчетной мощностью 2,63 л. с. был рассмотрен Канцелярией Колывано-Воскресенских заводов 25 апреля 1763 года. В целом проект был одобрен, и изобретателю было предложено изготовить опытный образец, после чего построить паровую машину значительно большей мощности для обслуживания 6–12 плавильных печей, а также для откачивания воды на рудниках.
В связи с тем, что в это время Колывано-Воскресенские заводы были собственностью императрицы Екатерины II, проект первой опытной паровой машины мощностью 2,63 л. с. был отправлен на рассмотрение в Кабинет Ее Императорского Величества (ЕИВ). Отзыв от 9 сентября 1763 года на проект дал специалист по горному делу и металлургии И. А. Шлаттер, академик, являвшийся автором трехтомного труда «Обстоятельное описание рудного плавильного дела», в котором приводились рисунки английской паровой машины. На основе положительного отзыва Шлаттера был издан Указ Кабинета ЕИВ от 19 ноября 1763 года, по которому Ползунову увеличивалась зарплата, он повышался в должности, ему была назначена награда в 400 рублей за выполненный проект, предлагалось направить его в Петербург для работы при Академии наук. В то же время в этом указе не было предписания о реализации проекта. Паровая машина мощностью 2,63 л. с. по одобренному Кабинетом ЕИВ проекту не была построена. В этой неопределенной ситуации руководство Канцелярии Колывано-Воскресенских заводов самостоятельно приняло решение строить машину значительно большей мощности.
В 1764 году Ползунов приступил к строительству паровой машины, которая должна была обслуживать воздушные меха 15 металлургических печей. Испытания паровой машины производились при ее работе на 8 печей с 23 мая по 4 июля 1766 года.
Работа паровой машины была признана успешной, но потребовалось выполнение ряда доработок. После их окончания в период с 7 августа по 10 ноября велась промышленная эксплуатация паровой машины при обслуживании печей до тех пор, пока не появилась течь в котле.
Ползунов умер от туберкулеза 16 мая 1766 года за неделю до начала опытных испытаний. Портреты изобретателя не известны.

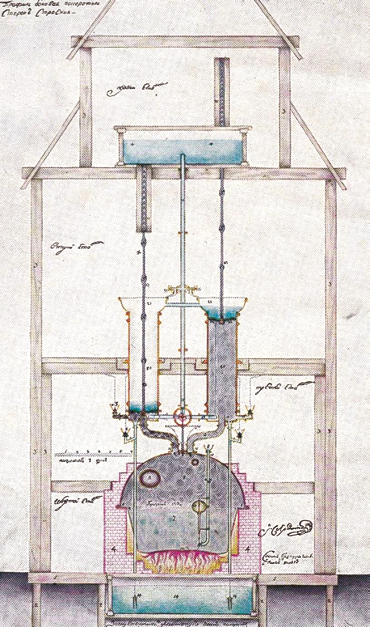

Рис. 1. Чертеж огнедействующей паровой машины И. И. Ползунова, выполненный им в 1765 году
Оценочная мощность паровой машины, выстроенной Ползуновым, составила 40 л. с. В это время в Англии наибольшую мощность величиной 78 л. с. имел паровой двигатель Т. Ньюкомена.
Следует отметить, что И. И. Ползунов, не имея никакого опыта, создал оригинальные и работоспособные конструкции практически всех узлов паровой машины и парового котла. Ему удалось впервые в мире осуществить следующее:
