Очерки по истории теплоэнергетики. Часть 4. История создания первой ТЭЦ в России
Шрифт:
В этот период в России действовало много бельгийских анонимных обществ, которые инвестировали свои капиталы в транспорт, в том числе электрический. Одно из них под эгидой бельгийской военной миссии выкупило контракт Гуэ и Шмацера на создание центральной электростанции и электрическое освещение города [8]. С середины 1898 г. владельцем электростанции становится “Бельгийское анонимное общество электрического освещения г. Санкт-Петербурга”.
В период с 1898 по 1899 г. архитектор Самсонов Петр Сергеевич и гражданский инженер Савельев Николай Федорович выстроили три здания на территории центральной электростанции, расположенной по адресу наб. р. Фонтанки, 104/ Введенский канал, 2: административный
На рис. 1 показаны представители бельгийской военной миссии в машинном зале ЭС-3, на рис. 2 фото котла, на рис. 3 – здания самой электростанции.

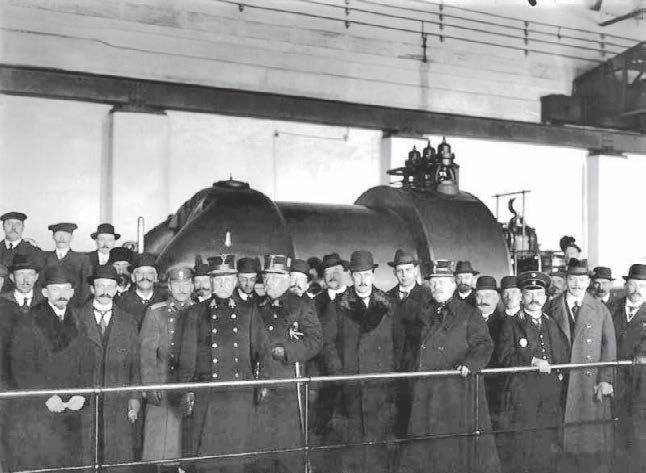

Рис. 1. Представители бельгийской военной миссии на центральной электрической станции ЭС-3

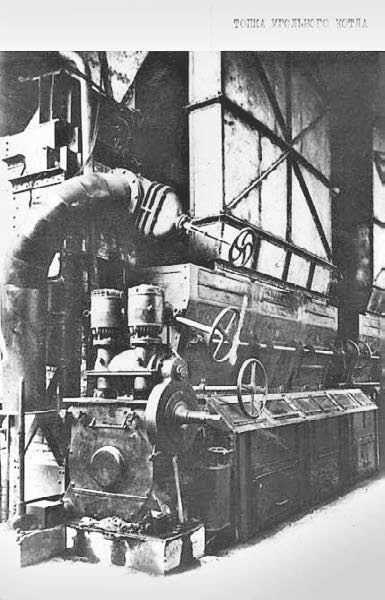

Рис. 2. Топка Ломшакова с электроприводом для котла Фицнер и Гампер с площадью нагрева 265 м2 на ЭС-3

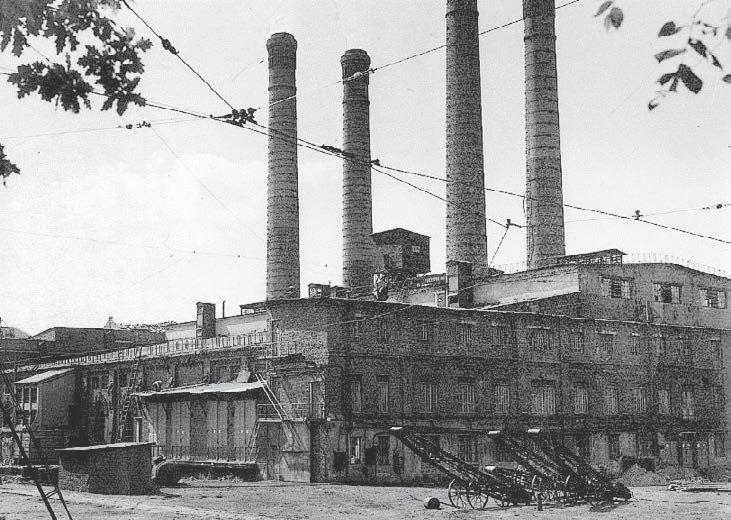

Рис. 3. Здание центральной электростанции Бельгийского общества
Особенность станции при ее создании – большое число паровых машин. К 1900 г. было установлено 14 машин общей мощностью 8620 л. с., в том числе 4 по 700 л. с., 9 по 600 л. с., 1 в 420 л. с. По проекту предполагалось 20 паровых машин. Все машины вертикальные, тройного расширения с охлаждением пара, аналогичные машинам, установленным на станции инженера Н. В. Смирнова на 12-й линии Васильевского острова [6]. Присоединение к альтернаторам немецкого производства непосредственное. Топливом являлся ньюкастлский и кардифский уголь, доставляемый на баржах по Введенскому каналу, либо по р. Фонтанка. Холодильники для конденсации выхлопного пара паровых машин впрыскивающие и расположены в основном под полом машзала также по аналогии со станцией инженера Н. В. Смирнова. Котлы водотрубные завода Фицнер и Гампер. К 1900 г. установлено 22 котла, по проекту – 24 котла. Давление пара в коллекторах котлов 13 ати.
Для 24 котлов предусмотрены 4 дымовых трубы высотой 42,5 м с диаметром устья 2,1 м, которые сохранились до сих пор, рис. 3, 24.
Кабельная сеть к 1900 г. достигла для частного освещения 275 км, для уличного освещения 60 км.
Вблизи зданий потребителей устанавливались трансформаторы в деревянных будках общим числом 850 штук. Число абонентов в это же время составило 2640, количество ламп накаливания в 16 свечей 85000 штук, дуговых фонарей для уличного освещения при силе света в 1000 свечей 174 штуки, при силе света в 1500 свечей 130 штук. Напряжение для дуговых фонарей 30 В. Питание фонарей производилось от трансформаторов на напряжение 550 В, размещаемых в киосках, устраиваемых в цоколях фонарных столбов. Фонари располагались на участках Александро-Невской части.
В 1903 г. была установлена паровая турбина «Парсонс» производства фирмы Броун-Бовари мощностью 680 кВт. В период с 1911 по 1914 г. были установлены семь котлов системы «Бабкок-Вилькокс» и шесть котлов фирмы «Фицнер и Гампер» с ручными угольными топками. В машинном отделении в это время работали 10 вертикальных паровых машин и 6 паровых турбин «Парсонс» общей мощностью около 18 МВт.
Следует отметить, что Бельгийское анонимное общество к 1900 г. являлось владельцем еще
Малковская электростанция по адресу наб. р. Фонтанка, 123/ Малковский пер. (в н.в. пер. Бойцова), 3. Создана в 1895 г. “Русским обществом для эксплоатации электрической энергии” на территории Ново-Александровского рынка, рис. 4. К 1900 г. имела мощность 950 л. с., на ней были установлены 3 паровых машины тройного расширения и 1 паровая машина четверного расширения, все с охлаждением пара. Топливом для водотрубных котлов был мазут. Станция обеспечивала освещение 7000 ламп накаливания и 135 вольтовых дуг. Вырабатываемое напряжение 2000 В, ток переменный. Абонентами были магазины, торговые помещения Ново-Александровского рынка и жилые дома. Здания рынка были разобраны в 1932 г. (рис. 5). На месте рынка в 50-е годы было выстроено общежитие Ленинградского инженерно-строительного института. Эта станция работала в параллель со станцией ГЭС-3. На рис. 4 на фото видна дымовая труба Малковской электростанции.

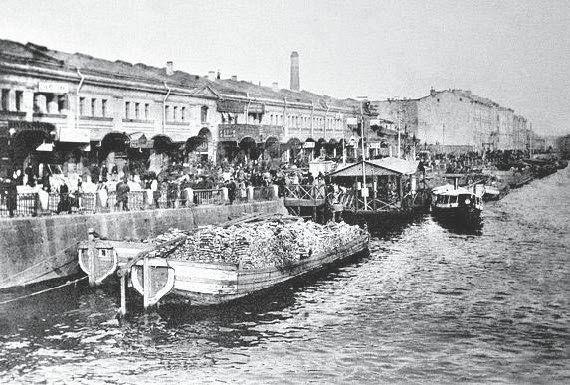

Рис. 4. Вид Ново-Александровского рынка 1910-х года с наб. реки Фонтанки
Казанская станция (она же Мясниковская) по адресу Невский пр., 27/ наб. канала Грибоедова, 18. Создана в 1896 г. “Русским обществом для эксплоатации электрической энергии” в дворовом 2-х этажном флигеле.

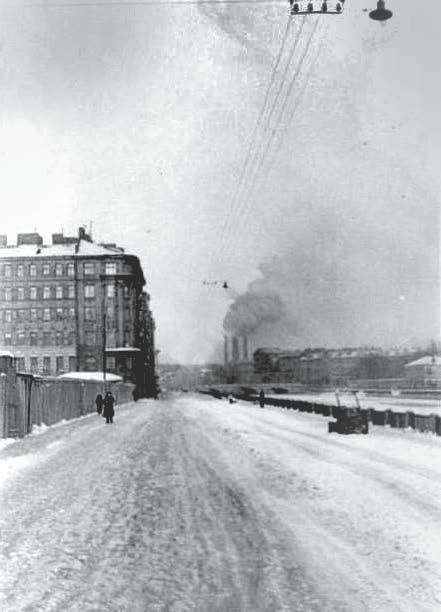

Рис. 5. Фото 1930-х годов. Слева забор на месте разобранных зданий Ново-Александровского рынка, на другом берегу Фонтанки виден дым из 4-х труб ГЭС-3
К ее строительству имел отношение Дмитриев В. В. К 1900 г. станция имела мощность 678 л. с., были установлены 2 паровых машины тройного расширения с охлаждением пара и 1 локомобиль компаунд с охлаждением. Вырабатывалась электроэнергия постоянного тока напряжением 250 В. Обеспечивала освещение 4500 ламп накаливания, 82 вольтовых дуг и 15 электродвигателей вентиляторов для квартир, общественных зданий и магазинов. С 1913 г. в этом флигеле какое-то время размещался кинематограф «Уран».

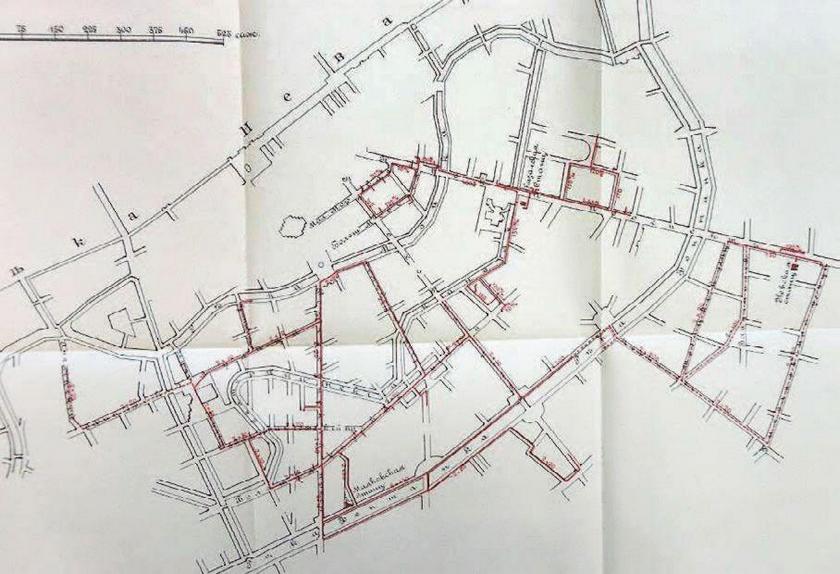

Рис. 6. Схема кабельной сети “Русского общества для эксплоатации электрической энергии” к 1897 г.
Невская станция (она же “Виллие” по имени домовладельца в этот период) по адресу Невский пр., 65. Создана в 1892 г. и в 1896 г. Н. А. Демчинским, владельцем являлось “Русское общество для эксплоатации электрической энергии”. Вероятно, станция размещалась в дворовых флигелях. В 1902 г. дом был коренным образом перестроен. Очевидно, что к этому времени эта электростанция прекратила свое существование. К 1900 г. станция имела мощность 175 л. с., на ней были установлены 3 паровых машины с охлаждением пара и аккумуляторная станция. Вырабатывалась электроэнергия постоянного тока напряжением 120 В. Обеспечивалось освещение 2000 ламп накаливания, 30 вольтовых дуг и 1 двигателя вентилятора, в основном, для квартир.
