Таблицы и выводы отбиваются от предыдущего и последующего текста возможно более равномерно на протяжении всего издания.
Для удобства печатания необходимо при верстке уложить издание в целое число печатных листов или закончить его полулистом. Достигается это такими приемами, как перенесение выпускных данных на оборот титульного листа или вподверстку к оглавлению, более компактный набор оглавления и предисловия, вгонка коротких концевых полос и т. п.
Верстка текста с иллюстрациями
Расположение иллюстраций имеет большое значение для удобства пользования книгой и заметно влияет на весь ее художественный облик.
Различная роль научно-познавательных
Научно-познавательные иллюстрации обычно бывают особенно тесно связаны с определенным участком текста, без них текст часто бывает непонятен, и читатель непременно обращается к иллюстрации при чтении соответствующего отрывка. Поэтому для читателя важно, чтобы в изданиях такого типа иллюстрации находились в непосредственной близости к «своему» тексту, чтобы переход был возможно более легок.
Художественные иллюстрации очень часто (но, конечно, не всегда) можно отнести не к отдельному эпизоду, а к большому разделу произведения, они смотрятся в какой-то мере обособленно от чтения, к ним часто возвращаются и после прочтения книги. Изобразительный материал этой группы важно расположить так, чтобы он хорошо воспринимался; один из способов для этого — отделить его от текста заметным пробелом.
Расположение иллюстраций тесно связано с общим характером оформления книги, с общими композиционными принципами ее конструирования. По-разному размещаются иллюстрации при симметричной и асимметричной композиции. Вместе с тем иллюстрации должны быть расположены так, чтобы все страницы и книжные развороты воспринимались читателями как обоснованно и гармонично скомпонованные, чтобы на протяжении всей книги последовательно выдерживались установленные принципы композиции.
Существуют различные приемы расположения иллюстраций. Кратко рассмотрим наиболее распространенные из них.
Открыто — в верху или в низу полосы (рис. 66, а). Так расположенные иллюстрации выглядят несколько обособленными от текста и тем самым более заметны.
Закрыто, или вразрез полосы, — выше и ниже иллюстрации на полосе расположен текст (рис. 66, б). В этом случае можно поместить иллюстрацию в непосредственной близости к «своему» тексту.
В оборку — иллюстрация «обобрана» строками текста, более короткими, чем на остальной части полосы. При открытой оборке иллюстрация находится в одном из углов книжной полосы и прикрыта текстом только с двух сторон (рис. 66, в); при закрытой же оборке иллюстрация прикрыта текстом с трех сторон (рис. 66, г); при глухой оборке иллюстрация обрамлена текстом со всех четырех сторон (рис. 66, д). В оборку дают только такие иллюстрации, которые значительно уже формата полосы; в противном случае строки оборки будут слишком коротки, что приведет к неправильным переносам слов и т. п. Согласно технологической инструкции минимальная ширина оборки в изданиях среднего и большого формата при наборе основного текста кеглем 8–2 квадрата, кеглем 10—2 1/2, кеглем 12—3. В изданиях малого формата при наборе кеглем 10 и 8 минимальный размер оборки — 1 1/2 квадрата. Оборка позволяет в наибольшей степени приблизить иллюстрацию к «своему» тексту.

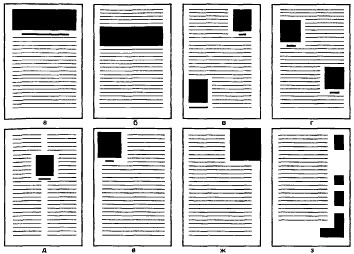

66. Некоторые наиболее распространенные способы заверстки иллюстраций
На отдельных полосах — так располагают иллюстрации, по размеру близкие к формату полосы, или же целые группы близких по содержанию и характеру иллюстраций; такую группу часто называют таблицей.
На развороте — иллюстрация расположена на двух смежных полосах. Как правило, такая иллюстрация помещается только на развороте, который представляет собой середину сфальцованной тетради, например в 16-стра-ничной (трехсгибной) тетради — на 8-й и 9-й страницах, в 8-страничной (двухсгибной) — на 4-й и 5-й. Разместить такую иллюстрацию на любом другом развороте технически очень трудно — ее пришлось бы печатать с двух клише (одно из них соответствовало бы левой, а другое — правой половине иллюстрации), и при малейшей неточности фальцовки их отпечатки
Открыто (или на отдельной полосе) с выходом на поля (рис. 66, е) и даже под обрез (рис. 66, ж) — в книге этот способ позволяет при сравнительно небольшом формате издания поместить крупную иллюстрацию.
На полях (рис. 66, з) — этот способ больше всего подходит для небольших легких перовых рисунков, но в рамках соответствующей композиции может быть использован и для более тяжелых по пятну иллюстраций. Такое расположение связано с дополнительным расходом бумаги, так как требует увеличения ширины полей, и поэтому применяется редко.
В рамках симметричной композиции часто встречается следующая система расположения иллюстраций в научно-познавательной книге.
Иллюстрации, близкие по размеру к формату книжной полосы, помещают на отдельных страницах по возможности на том же развороте, что и текст, к которому они относятся. Расположенную «лежа» полосную иллюстрацию помещают так, что ее верх обращен к левому краю страницы, а низ — к правому. Такое размещение удобно для перехода от чтения к рассматриванию рисунка и наоборот.
Для иллюстраций меньшего размера, в особенности — меньше полуполосных по высоте, чаще применяется закрытая верстка, при которой можно выбрать место для иллюстрации и выше и ниже на полосе. В зависимости от их ширины иллюстрации верстают либо вразрез полосы, либо в оборку. При двухколонном наборе возможна и глухая оборка; при одноколонном наборе глухая оборка затруднила бы читателя — ему нелегко ориентироваться, в каком порядке следует читать оборочный текст.
При симметричной композиции широко применяется и открытая верстка, но обычно при условии, что она не нарушает прямоугольность полосы, то есть если иллюстрация прямоугольна и ширина ее равна ширине книжной полосы. Возможно и открытое расположение оборочной иллюстрации — в одном из углов книжной полосы. В рамках рассматриваемой композиции встречается и открытая верстка иллюстраций с выходом на поля, но при условии, что разворот будет построен симметрично или уравновешенно. Конечно, при симметричной композиции стремятся не только приблизить иллюстрации к «своему» тексту, но и сделать так, чтобы книжный разворот производил впечатление уравновешенного, гармоничного.
Некоторые схемы расположения иллюстраций, которые должны помочь в решении этой задачи, стали, в рамках симметричной композиции, традиционными. Например, единственную на развороте иллюстрацию ставят на полосе по принципу «золотого сечения» или по оптическому центру (в силу особенностей зрительного восприятия оптический центр полосы находится несколько выше ее геометрического центра), две иллюстрации на смежных полосах выравнивают по нижней (или средней) линии или размещают по диагонали. Но по мере того, как количество иллюстраций на развороте увеличивается, становится все труднее придерживаться подобных схем. Книжная полоса превращается в ряд неудобных для чтения клочков текста, отделенных один от другого иллюстрациями.
67. Рисунок к стихам шире формата набора
При асимметричном построении книжных полос и разворотов характерны другие композиционные решения. Прежде всего, это — более широкое применение открытой верстки, даже в тех случаях, когда иллюстрация не прямоугольна или по ширине не равна ширине полосы. При открытой верстке и отказе от обязательной прямоугольности книжной полосы вполне естественно желание частично выпустить иллюстрации на поля и даже под обрез. В этом случае не только увеличивается размер иллюстраций (что важно само по себе), но они приобретают и новое качество — выпущенные под обрез, они как бы теряют свою пространственную ограниченность, как будто продолжаются за линией обреза, и это усиливает производимое ими впечатление. Конечно, оригиналы выпускаемых под обрез иллюстраций необходимо определенным образом кадрировать — с таким расчетом, чтобы под обрез могла попасть только совершенно несущественная часть изображения.
