Охотничье оружие. От Средних веков до двадцатого столетия

Блэкмор Говард Л.

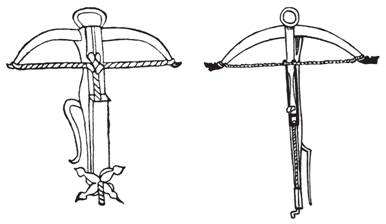

Сегодня этот механизм используется для взведения легких арбалетов и обычно именуется штангой (prodd) или рычагом (latch). Первое слово является искаженным термином XVI в. rodd, а последнее неправильным переводом. Следует также заметить, что в уже упоминавшейся нами Описи 1547 г. Комнаты арбалетов в Кале названы следующие изделия:

арбалеты, называемые штанговыми;

арбалеты, называемые рычажными;

лебедки для них.

Предположительно примененные в описи слова использовались для понятных современникам обозначений различных по размеру арбалетов, а позднее изменили

свое значение.

Болты и стрелы для арбалетов

Слово «стрела» происходит от французского quarreu, которое, в свою очередь, образовано от carre, означающего «квадратный». Последнее обозначение следует отнести к тяжелым стрелам с квадратными головками, которые предпочитали многие арбалетчики, нападавшие на воинов в доспехах. Такая квадратная стрела и тяжелый остроконечный болт составляли основное вооружение арбалетчиков в большинстве европейских армий. Гораздо большее разнообразие отмечается в моделях стрел, предназначавшихся для охоты. Их можно разделить на три основных класса, похожие по своему действию на те, что использовались в ручном луке, с зубцами, вилкообразные и тупые.

Большие стрелы или болты с зубцами, известные как angel-hedde (голова ангела), считались наиболее распространенными и использовались против крупной дичи наподобие оленя и кабана. С таким типом стрел встречаемся в «Книге об охоте» XV в. Гастона де Фуа. Он же провел соответствующие измерения подобных головок с зазубринами и установил, что они составляли пять пальцев в длину и четыре в ширину.

Для второй группы стрел с вилкообразными головками общего стандарта не существовало. Некоторые образцы представлены в виде двух широко расставленных разветвленных головок вогнутым заостренным концом, расположенным между ними. У других отмечаются небольшие и заостренные вилки. Форма имела двойное значение. Во- первых, стрела с такой головкой не могла соскользнуть с кожи животных, во-вторых, форма оказывалась идеальной для подрезания сухожилий дичи.

Скажем, на картине Лукаса Кранаха «Охота эрцгерцога Фредерика Мудрого на оленя», хранящейся в Историкохудожественном музее в Вене, можно увидеть эрцгерцога, спрятавшегося в зарослях в ожидании оленей, которых гонят на стрельбище через реку. Он держит в руках арбалет с вилкообразным болтом. На другой гравюре из Weisskunig его изобразили стреляющим разветвленной стрелой со спины лошади (рис. 79). Оказавшийся большим поклонником Максимилиана I Генрих VIII, несомненно подражавший ему, также располагал определенными запасами стрел указанного типа. Встречается множество документов от мастера, поставлявшего Генриху VIII стрелы. В августе 1530 г. список личных расходов его королевского величества включал в себя следующие пункты. Отметим пункт XIX, в котором предписывалось «выдать плату женщине, которая предоставила королю вилкообразные головки для его арбалета».

Часто использовалась и другая разновидность стрел для подрезания сухожилий у дичи с заостренной головкой. Ее также использовали и для охоты на больших птиц типа диких гусей. В итальянской рукописи Taquinum Sanitatis конца XIV в. встречается иллюстрация, на которой изображен арбалетчик, стреляющий в журавлей стрелами с заостренными головками. Арбалетные стрелы с крестообразными головками до фута длиной скандинавские охотники на лис применяли в самострельных ловушках на протяжении XVIII и XIX вв.

Рис. 79. Император Максимилиан, стреляющий из составного лука вилкообразной стрелой. Фрагмент гравюры

из книги Weisskunig (1526)

Обычно против птиц и мелкой дичи, прежде всего кроликов, использовали обычную разновидность стрел, то есть с прямыми или куполовидными головками. Во Франции они были известны с незапамятных времен как «ворчуньи», они глубоко втыкались и убивали добычу, не разрывая плоть и не повреждая мех и перья.

Авторы XV и XVI вв. рекомендовали применять на охоте магию и заговоры, и похоже, что именно такие стрелы оказались самыми подходящими для этого предметами. В книге Bellifortis (ок. 1405) Конрад Кизер описывает три стрелы с затупленными головками, предназначенные для арбалетов. Как он советует, в первой следует выдолбить полость, наполнить ее колесной смазкой и залепить яичным желтком, «и тогда ты сможешь сразить любого».

Далее он считает, что если в древко второй стрелы поместить сердце летучей мыши, «то все, на что ты посмотришь, тотчас падет ниц после попадания в него стрелы». Третья стрела – это так называемая свистящая стрела, в головке которой проделывались дырочки, «чтобы она могла заглатывать воздух». Не только сам Кизер, но и другие охотники верили в то, что свистящая стрела оглушает животных, заставляет их застывать на месте, поворачивая свою голову в сторону звука. Ее можно было также использовать и против неуязвимых лучников.

В книге «Искусство изготовления арбалетов и охота на крупного зверя», опубликованной в 1644 г., французский оружейник Алонсо Мартинес де Эспинар описывает и другие разновидности стрел: «Самые лучшие стрелы называют ясеневыми, поскольку они изготавливаются из этого дерева. Они могут поражать цель на расстоянии в 150 шагов или более. Их смазывают ядом, называемым «трава арбалетчика». Такую стрелу мажут соком этого растения от горловины железного наконечника и примерно на пять или шесть пальцев по ширине вниз. Затем стрелу покрывают небольшой полоской очень тонкой льняной ткани, оборачивая ее вокруг древка, закрепляя таким образом смазку, не прибегая к дополнительной обвязке. Головку такой стрелы делают из стали квадратной формы и остроконечной.

Встречаются также стрелы, называемые «южными», предназначенные для ночного использования. По виду они большие и тяжелые, поэтому ими нельзя стрелять на дальние расстояния из арбалетов, и поэтому также, когда их выпускают в кроликов и зайцев при лунном свете, то они легко их находят. Они также используются вместе с потайным фонарем, чтобы ночью убивать голубей в местах их ночлега, обычно на деревьях.

Рис. 80. Головки арбалетных болтов. Слева направо: с долотообразной головкой, подрезавшей подколенные сухожилия; с вилкообразными головками; со стреловидной головкой, две тупые головки из дерева, первая с железным колпачком

Отметим еще и другие стрелы, предназначенные для убийства куропаток, длиной в руку и имеющие железный нарост на головке».

Другие стрелы называются «арбалетными», они толще, чем обычные. Некоторые стрелы известны как rallone, их концы похожи на скребок или долото. Стрелы saettone, для охоты на зайчат или молодых кроликов, по форме длиннее обычных стрел и очень острые, в середине рукоятки находится небольшой прут, так что, когда поражают кролика, он не может спуститься в свою нору. В заключение Эспинар приводит рецепт яда, который готовили из корней белой чемерицы. Его следовало применять на охоте против таких опасных хищников, как волк, вепрь или дикий кот.
