Охотничьи боеприпасы и снаряжение патронов к охотничьим ружьям
Шрифт:
Вырубить качественные пыжи, особенно из толстого войлока (8–10 мм), заводскими высечками удается не всегда. Кроме того, такие высечки выпускаются только для 12-го и 16-го калибров под бумажную гильзу. Поэтому заслуживает внимания предложенная К. Артамоновым (ОиОХ, № 10, 1994) вращающаяся высечка для получения качественных пыжей из войлока любой толщины.
Приспособление используется на сверлильных станках любой модели, но удобнее всего настольно-сверлильный станок НС-12М. Приспособление состоит из корпуса 1 и сменных насадок 2. Корпус имеет с одного конца хвостовик для крепления в патроне станка, с другого — резьбу для крепления насадок. В центре корпуса вдоль оси имеется отверстие, а сбоку — паз для выхода пыжа. Размеры отверстия (в корпусе) и паза таковы, что позволяют получить пыжи под патроны
Корпус можно изготовить из стали марки ст. З, а насадки — лучше из цементируемых сталей, поскольку их стойкость значительно возрастает с повышением твердости режущей кромки после термической обработки. Скорость вращения шпинделя сверлильного станка от 300 до 500 об./мин. Производительность 10–15 пыжей в минуту. При сверлении под войлок желательно установить на стол станка подкладку из плотного пенопласта или мягкой древесины, чтобы не притуплялась режущая кромка насадки при выходе из войлока. Стол желательно оградить бортиком, чтобы пыжи не разлетались. При изготовлении деталей приспособления как корпус, так и каждую из насадок необходимо обрабатывать на токарном станке за один установ, чтобы избежать в дальнейшем их биения при сверлении войлока.
Указанные на рис. 8 размеры оправок, обозначенные буквами, приведены в табл. 6.
Осалка не должна пропитывать бумажную трубку гильзы, а также пороховую прокладку, так как ее пропитка может привести к прилипанию пороховых зерен к ней, что недопустимо. При высокой температуре окружающей среды осалка не должна становиться жидкой. Осаливать войлочные пыжи можно пчелиным воском, бараньим или говяжьим салом, парафином, стеарином, техническим вазелином, пушечным салом. Для охоты летом лучшей будет осалка, состоящая из смеси четырех (по весу) частей воска и одной части сала, или из 80 % парафина (стеарина) и 20 % технического вазелина.
Таблица 6
Размеры оправок для изготовления пыжей (к рис. 8)
| Калибр ружья | Материал гильзы | D, мм | D1, мм |
|---|---|---|---|
| 16 | Бумажная | 17,3 | 20,0 |
| Металлическая | 18,0 | 20,2 | |
| 12 | Бумажная | 18,6 | 21,0 |
| Металлическая | 18,5 | 21,0 |
Для зимней охоты следует применять осалку из 1/3 воска и 2/3 животного сала, или из 65 % парафина и 35 % технического вазелина. При приготовлении осалки составные части растапливают, тщательно перемешивают и доводят почти до кипения. На маленький противень или сковородку с низкими краями (желательно, чтобы они поднимались от дна не выше половины диаметра пыжа) кладут суконку и, поливая расплавленной осалкой, пропитывают ее. Затем на иголку с деревянной ручкой или прямое тонкое шило накалывают по центру пыж и прокатывают его по пропитанной суконке. Противень с суконкой постоянно подогревается так же, как и состав осалки, который необходимо при подогреве периодически помешивать. Естественно, по мере израсходования состав в противень добавляется. Осалка производится на глубину не более 2–3 мм той поверхности, которая касается стенок канала ствола. Осаленная поверхность готового пыжа при комнатной температуре должна быть сухой и при на- давливании пальцами на ней не должна выступать осалка. Осаленный пыж должен обладать достаточной жесткостью и при движении по каналу ствола слегка смазывать его стенки.

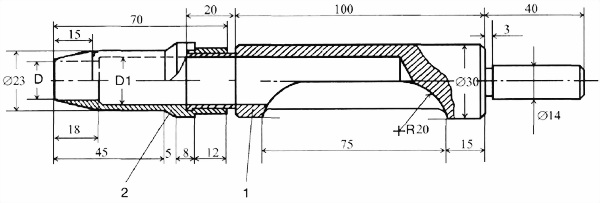

Рис. 8.
Осалку можно проводить и по другому — зажать столбик из 15–20 пыжей между вязальными спицами и смазать их осалочной кистью.
Дробь и картечь представляют собой металлические шарики различных диаметров (номеров) и применяются для поражения цели. Они должны быть достаточно тяжелыми, чтобы дольше сохранять убойную силу; твердыми, чтобы не деформироваться в начальный момент выстрела и при прохождении в канале ствола; иметь правильную шарообразную форму и одинаковый диаметр для улучшения боя; хорошо отполированными, чтобы не оказывать вредного влияния на канал ствола.
Свинцовая дробь в зависимости от содержания в ней сурьмы и соединений мышьяка производится следующих типов: охотничья твердая (ОТ); охотничья мягкая (ОМ); спортивная твердая (СТ). По способу изготовления дробь может быть штампованной (Ш), литой (Л), катанной (К).
В зависимости от норм отклонений диаметров при изготовлении и норм твердости дробь разделяется на первую и высшую категории качества.
В настоящее время охотничья мягкая дробь (ОМ) и картечь (КО) производятся из почти чистого свинца и имеют твердость 5–6 кг/мм^2. Твердая дробь должна быть тверже более чем в два раза — до 13–16 кг/мм^2.
Мягкая дробь из чистого свинца значительно деформируется при выстреле; периферийные дробины, двигаясь по снарядному входу патронника и каналу ствола, значительно истираются, теряя форму и примерно половину массы, что ухудшает выстрел.
Истираясь о стенки канала ствола, мягкая дробь не только теряет свои баллистические и убойные качества, но и оставляет на его поверхности слой свинца, быстро и сильно освинцовывая ствол, а это снижает бой ружья и затрудняет его чистку. Если освинцовка не будет быстро снята с поверхности канала ствола, то под слоем свинца начнется его корродирование, ибо при чистке вредные остатки капсюльного нагара не удаляются и смазка не доходит до поверхности металла.
Эти недостатки были значительно снижены выпуском так называемой твердой или «каленой» дроби. Ее упрочнение решено путем добавки в свинец сурьмы или использования для изготовления дроби сурьмянистого свинца. В связи с тем, что сурьма легче свинца, но ее примесь не превышает 6 %, твердость дробин резко возросла при незначительном снижении веса; она стала меньше деформироваться и выдерживать увеличенные скорости (до 400 и более м/с), улучшила бой оружия на 10–20 % и более. Небольшая добавка в свинце мышьяка обеспечила улучшение процесса литья.
В послевоенные годы, для уменьшения свинцевания канала ствола и предупреждения отравления дичи свинцом, твердую дробь стали покрывать гальваническим способом тонким слоем меди, никеля или хрома. Такая дробь (ее иногда именуют плакированной) меньше деформируется при движении по каналу ствола, что позволяет увеличить ее начальную скорость.
В разное время и в разных странах неоднократно предпринимались попытки изготовить дробь не из свинца, а из других металлов (железа, чугуна), но все они оканчивались неудачей, так как бой ружья дробью из заменителей был хуже по сравнению с боем обычной свинцовой дробью. В СШАдовольно широко применяют стальную дробь; при этом процент раненых, но не взятых птиц резко возрастает.
Правильная шарообразная форма, одинаковый диаметр и вес дроби обеспечивают снаряду при выстреле компактный полет и меньшую растянутость, что и определяет качество выстрела. В связи с этим следует отметить, что размер и качество дроби, поступающей в продажу, в значительной степени не соответствует требованиям, согласно которым обычная литая дробь должна быть круглой с допуском по диаметру в пределах + 0,12 мм, а спортивная дробь, предназначенная для стендовых соревнований, изготовляется с отклонениями по размеру ± 0.1 мм. В торговой же расфасовке дробь мелкого размера практически всегда имеет некруглую форму и много сдвоенных дробин; более крупная дробь напоминает скорее грушу или чечевицу с раковинами и свищами на поверхности, при этом диаметр отдельных дробин резко отличается друг от друга.
