Описание первой в мире системы централизованного теплоснабжения Бердсилла Холли в городе Локпорт
Шрифт:

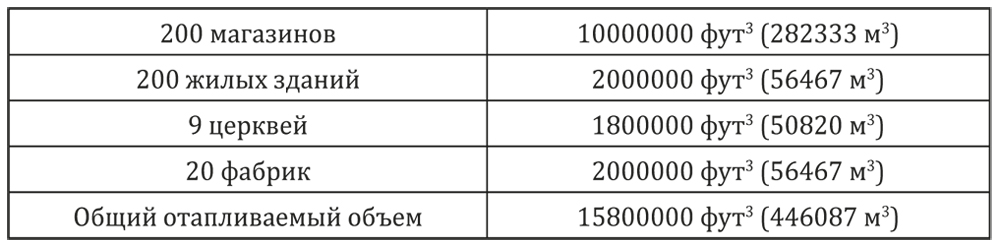

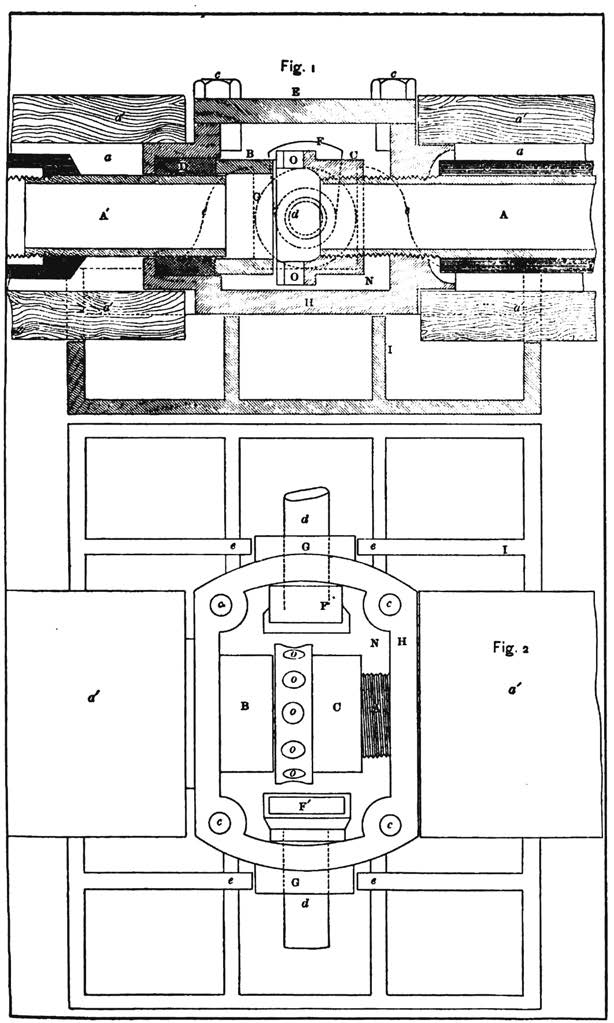

Мы приводим также чертеж (см. рис. 3), показывающий часть района, который будет централизованно отапливаться, в абстрактном городе с улицами, жилыми зданиями, магазинами, фабриками и т. д. На этом плане к тепловой сети присоединены 200 магазинов с офисами, 200 жилых
Такая площадь будет отапливаться одной системой из 10 котлов, каждый 5 футов в диаметре и 16 футов длиной. Котельная находится в точке А на пересечении улиц Ниагара и Буффало. Два восьмидюймовых главных трубопровода выходят из здания, один на улицу Ниагара, соединяясь с восьмидюймовым трубопроводом, проложенным на этой улице. Второй трубопровод соединяет котельную с магистральным участком по ул. Буффало. В результате обеспечиваются две врезки в магистральный участок по ул. Пайн, имеющий также диаметр 8 дюймов. Такая топология формирует кольцевой контур из восьмидюймовой
Рис. 2. План паровой котельной
Рис. 3. Схема тепловой сети абстрактного города
Схема соединения трубопроводов такова, что невозможна ситуация, когда отапливаемый район будет лишен пара при возникновении аварии, так как любой из аварийных участков может быть отключен без ущерба для работы основной сети. Предположим, что необходимо перекрыть трубопровод на улице Баффало между улицами Пайн и Ниагара, тогда пар будет поступать через противоположный паропровод котельной по улице Маркет на улицу Пайн, а также с улицы Баффало на улицу Делавар, то есть, подача пара по-прежнему будет производиться во все части отапливаемого района. Трубопроводы сети в этом районе разделены на секции, каждая из которых может быть отключена с помощью клапанов при необходимости без неудобств для других секций; но так как необходимость отключения участков является довольно редким явлением, то секционирование является простой предосторожностью.
Конец ознакомительного фрагмента.
