Это касается любых механизмов, при разборке которых возможно разжатие пружин. В лучшем случае придётся искать детали, разбросанные пружиной, в худшем возможно получение травмы.
Другие примеры: в собранной FN-FAL удар курка приходится по ударнику и затвору. При отделении приклада с УСМ перемещение курка вперед не ограничено ничем, кроме штока боевой пружины. В переднем положении курка ось штока перемещается за ось курка. В результате возникает усилие, стремящееся изогнуть шток (ил. 10).
Ил. 10. УСМ FN-FAL
Многочисленные холостые спуски отделённого УСМ изгибают шток до тех пор, пока он не сломается.
Ил. 11. Повреждение деталей УСМ FN-FAL
Такая же неприятность происходит при отделении коробки УСМ от MP-43 (ил. 12). Здесь удар курка приходится по передней стенке спусковой коробки, что, в конце концов, приводит к её отрыву.
Ил. 12. Разрушение коробки УСМ MP-43
В помповом ружье Иж-81 часть направляющих затвора выполнена в муфте ствола, другая часть – в коробке. При попытке собрать затвор с коробкой отдельно от ствола, можно не попасть в направляющие, затвор проваливается ниже, а в этом случае применение силы приведёт к «мёртвому» заклиниванию затвора в коробке. Избежать этого можно, соединив затвор со стволом в положении «заперто» и только потом соединять их с коробкой (ил. 13, 14).
Ил. 13. Иж-81, неправильная сборка коробки с затвором
Ил. 14. Иж-81, оптимальный способ сборки
В пулемёте ZB-53 перемещение затвора по вертикали в крайнем заднем положении ограничено выступами крышки ствольной коробки. Постановке затворной рамы на шептало соответствует положение затвора – «отперто» (ил. 15 а). Но при открытой для изучения взаимодействия частей крышке затвор можно переместить вверх и назад, в положение «заперто» по отношению к затворной раме, стоящей на шептале (ил. 15 б).
Ил.15 а. ZB-53, крышка открыта
Ил. 15 б. ZB-53, положение частей невозможное при закрытой крышке

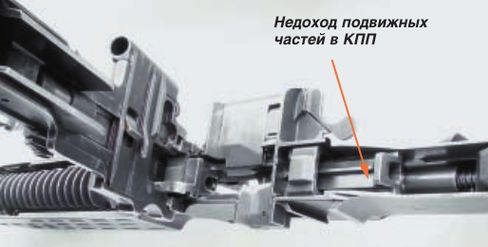

Ил. 16. ZB-53, недоход подвижных частей в КПП
При нажатии на спуск (из положения на ил. 15 б) рама начинает перемещаться вперёд, но затвор не попадает в направляющие коробки и упирается в них (ил. 16). Более того, если изначально затвор занимает правильное положение, то при спуске рамы он, под действием сил инерции, опять-таки занимает положение «заперто». Подвижные части не доходят до крайнего переднего положения (КПП). Естественная реакция молодого оружейника для устранения задержки – закрыть крышку. И хотя в таком положении закрыть её невозможно, выступы крышки упираются в затвор, были попытки закрыть крышку вплоть до забивания её молотком.
Вывод. Вышеперечисленные примеры указывают на необходимость оценки работоспособности механизмов при частичной разборке, дабы избежать неприятных последствий и поломок.
«Защита от знатоков»*
Один из законов Мерфи гласит: если неприятность может произойти, она обязательно произойдёт. Применительно к СО закон можно
К чему приводит отсутствие подобных механизмов В пневматической винтовке Иж-61 применяется магазин с приводом от рычага взведения, но нет его блокировки при взведённом УСМ. Таким образом, в ствол может быть дослано от 2 до 5 пулек одновременно и закупорка ствола при выстреле неизбежна.
В американском пулемёте М-60 замыкатель ствола не имеет связи с другими механизмами и может быть открыт при любом положении подвижных частей и крышки ствольной коробки (ил. 17). Сам замыкатель имеет огромный флажок, стремящийся зацепится за что угодно. Таким образом возможность досылки патрона в патронник и выстрела с открытым замыкателем ствола не исключена (по понятным причинам проверять стрельбой не стали). В лучшем случае подобная ситуация завершиться задержкой (не произойдёт накола капсюля), в худшем, если произойдёт выстрел, разрушением пулемёта. В аналогах М-60 – ПК, ПКМ подобная ситуация практически исключена, так как открытый замыкатель не позволит опустить крышку, выполняя функцию «защиты» (ил. 18).
Ил. 17. М-60
Ил. 18. ПК
В подобных случаях необходимость применения защиты от «знатоков» не вызывает сомнения. К сожалению, даже применение таких мероприятий не всегда спасает от самого опасного типа «знатоков» – «знаток активный». С точки зрения банального профессионализма ситуация, изображённая на ил. 19 невозможна.
Ил. 19. СГМ. «Защита от знатоков» не справляется с задачей
Крышка ствольной коробки СГМ закрыта, несмотря на открытый замыкатель ствола, выполняющий те же функции, что и замыкатель ПК, в том числе и «защиту». Поговорка «Против лома нет приёма» и «Сила есть – ума не надо» абсолютно точно отражают происшедшее. Видимо для таких случаев «защита» должна выполняться с коэффициентом запаса больше 1. Но есть и другая область применения подобных мероприятий с несколько иной целью.
Предположим существование некоего механизма, собрать который можно 10-ю различными способами. И лишь один из них является работоспособным. С помощью тех или иных действий конструктор должен отсечь девять неверных вариантов, оставив единственно возможный. В этом случае определение взаиморасположения деталей при сборке сводится к нахождению этого единственного варианта. Это и есть ещё одна функция «защиты от знатоков». Причём использование её настолько естественно заложено в конструкции, что не обращает на себя внимание. В большинстве отечественных образцов СО функцию «защиты от знатоков» выполняет конфигурация деталей, не требующая дополнительных мер по обеспечению однообразия сборки. Просто никому не удается неправильно собрать автомат Калашникова.
В приведении дальнейших примеров для отечественного СО нет необходимости. В большей степени в «защите от знатоков» нуждаются зарубежные образцы, для упрощения конструкции и технологии использующие симметричные цилиндрические и призматические детали. Рассмотрим случай с конструкцией, допускающей возможность совершения ошибки. Здесь поиск верного решения сводится не только к перебору вариантов при сборке, но и к оценке работоспособности каждого из них. Что, к сожалению, не всегда удается из-за недостатка знаний и опыта. Приведём несколько примеров.
