Основы дизайна. Художественная обработка металла. Учебное пособие
Шрифт:
Как вы уже узнали, что существует несколько основных способов литья, вобравших в себя опыт древнего ремесла и современной технологии изготовления художественных произведений из металла. Применительно к олову это способы барельефного литья, ажурного литья, объемного литья и кокильного литья. О каждом из них мы расскажем подробно.
Все оборудование для микролитья можно изготовить своими руками. Опока – это отрезок трубы с толщиной стенки 2–3 мм. Заготовить нужно несколько опок различного диаметра для моделей разной величины. Но учтите, что самая большая опока должна свободно умещаться в подставке ручной центрифуги.
Центрифуга изготовляется так. В деревянную ручку пропустите металлический стержень толщиной около 5 мм. К стержню неподвижно
Наиболее простой и удобный аппарат для плавки металла состоит из портативного баллончика с пропаном, бронированного шланга к нему и самодельной горелки (см. рис. 2.13).

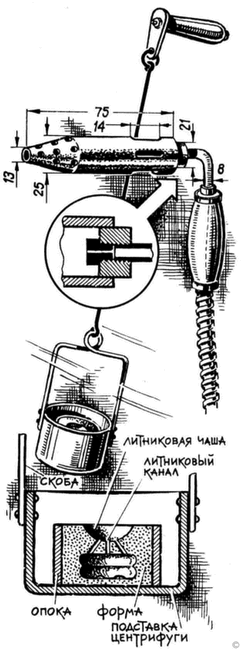

Рис. 2.13. Горелка, центрифуга, опока.
Отрежьте от железной трубы подходящих размеров втулку для сопла горелки. Затем, прорезав в нескольких местах ножовкой край трубки, ковкой сузьте на конус одну из сторон и опилите. После этого вдоль втулки просверлите и пропилите отверстия. Из латуни выточите пробку и плотно вгоните молотком в сопло. В центре пробки просверлите отверстие и нарежьте резьбу для трубки, которая будет подавать газ в горелку. Трубку подберите с таким расчетом, чтобы в ней можно было нарезать резьбу для капсюля. Капсюль вывинчивают из шланга. Трубку с капсюлем ввинтите в пробку, аккуратно изогните и насадите на другой конец ручку из дерева или эбонита. Бронированный шланг удлините прочным резиновым шлангом, способным выдержать давление газа.
Регулируют подачу газа краном, расположенным на шланге. Зажигайте горелку при минимальной подаче газа, а потом увеличивайте пламя. Горелка развивает температуру до 1000 °C – ее вполне достаточно, чтобы заниматься художественным микролитьем.
Во время работы с горелкой баллон с газом не должен находиться рядом с пламенем.
Различных сплавов для мелких отливок существует множество. Можно взять, например, такой: 63,7 % меди, 33,5 % цинка, 2,55 % олова, 0,25 % свинца. Пусть вас не пугают десятые и сотые доли процента – не обязательно слишком точно придерживаться этой пропорции.
Хорошо продумайте, что вы будете отливать, потом приступайте к изготовлению восковой модели. Учтите, что расплавленный металл повторит все огрехи модели, поэтому тщательно отделывайте ее.
К модели прикрепите расплавленным воском металлические литниковые штифты толщиной 1–2 мм. Хороший штифт получается из швейной иглы, если отломать острие. Чаще всего для равномерного и быстрого заполнения формы требуется несколько штифтов – в этом случае они обязательно должны пересекаться в одной точке, где также скрепляются воском.
Впоследствии точка пересечения окажется вне формовочной массы – это видно на рисунке 2.13.
Учитывая габариты модели, подберите опоку. Высота опоки определяется с таким расчетом, чтобы расстояние ее воображаемым дном и моделью составляло 1–1,5 см, а вверху можно было вырезать в формовочной массе литниковую чашу для плавки металла.
Формовочную массу приготовьте из двух частей гипса и одной части талька или пемзового порошка. Хорошо перемешайте состав и засыпайте в воду. Масса должна приобрести консистенцию негустой сметаны. Поставьте опоку на
Поместите опоку в духовку или муфельную печь литниковыми каналами вниз и в продолжение двух часов постепенно (иначе пар разорвет форму) повышайте температуру до 350 °C. После этого положите опоку боковой стороной на газовую плиту, подстелив лист асбеста, и, увеличивая огонь, выжгите оставшийся воск, поворачивая опоку для равномерного прогрева. Продолжайте нагрев и после того, как выгорит весь воск: обжиг необходим для повышения газопроницаемости формы. Как только стенки опоки станут красными, перенесите ее в ручную центрифугу. В литниковую чашу аккуратно заложите нужное количество металла и начните плавку, подсыпав немного буры. Плавящийся металл не пойдет без давления в узкие литниковые каналы. Но вот металл расплавлен весь, вы начинаете быстро вращать центрифугу, и металл устремляется в форму. Двадцати оборотов центрифуги достаточно, чтобы не только заполнение формы, но и кристаллизация металла произошли под давлением.
Чтобы извлечь отливку из формы, надо горячую опоку подставить под струю воды, направленную в литниковую чашу. Форма разрушится, и вы увидите почти готовое изделие (см. рис. 2.14, 2.15, 2.16). Отливку отбелите в 15 %-ном растворе серной кислоты.
Из мелких фрагментов можно с помощью пайки монтировать более крупные художественные произведения.
Занимаясь микролитьем, не забывайте ни на минуту о технике безопасности. Внимательно прочтите и запомните инструкцию, как обращаться с газовыми баллонами, – такая инструкция есть в каждом обменном пункте газовых баллонов. Приготовляя раствор серной кислоты, помните, что нужно кислоту лить в воду и ни в коем случае не наоборот. Раствор нужно готовить осторожно, не проливая кислоту. Прорезиненный фартук, резиновые перчатки, очки необходимы.

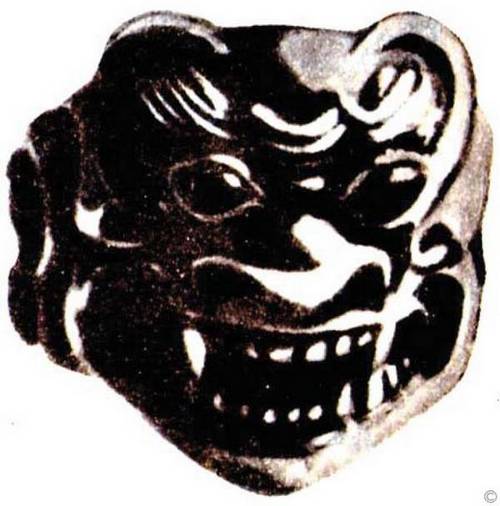

Рис. 2.14. Перстень. Автор В. Островский.

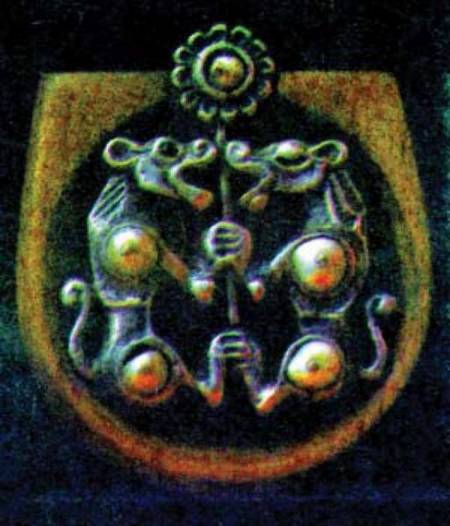

Рис. 2.15. Брошь. Инкрустирована жемчугом, обрамление – дерево. Автор И. Малаховский.

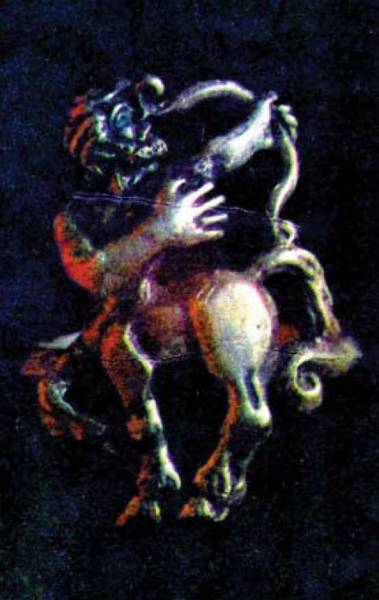

Рис. 2.16. Кольцо с зодиакальным знаком. Автор И. Малаховский.
2.9. Барельефное литье
Характерной особенностью барельефного литья является определенная высота рельефа над фоном – она не превышает обычно 1/3 плоскостных размеров изделия.
Работа начинается с изготовления модели из пластилина. Удобнее всего лепить на стекле или пластмассе (рис. 2.17, позиция 2). Готовая модель, например, барельеф декоративной решетки или барельефное изображение человека, животного, заливается раствором гипса. Готовить его очень удобно в резиновой чаше (срезанный на 1/3 резиновый мяч); в нее засыпают такое количество гипса, чтобы его вершинка слегка выступала над залитой в чашу водой. В перемешенном виде раствор должен по густоте напоминать жидкую сметану.
