Основы графического дизайна на базе компьютерных технологий

Яцюк Ольга Григорьевна

Рисунок предмета в перспективе с сокращением удаленных от переднего плана его частей называется ракурсом (от франц. «укорачивание»).

До эпохи Возрождения художники почти не уделяли внимания перспективе, и только в пятнадцатом веке, стремясь к познанию, пытаясь понять природу вещей, стали изображать предметы в единстве со средой, в которой они находятся. Глубина пространства передавалась посредством перспективных сокращений, объемные фигуры начали моделировать светотенью движение тела – сложными ракурсами. Законы перспективы стали основной наукой художника, их развивали Леонардо да Винчи, Дюрер, Микеланджело и другие великие мастера (рис. 1.12).

Рис. 1.12. А. Дюрер. «Святой Иероним». 1514 г.

Различают следующие виды перспективы:

□ линейная — изображение на плоскости с помощью центрального проецирования;

□ панорамная — изображение на внутренней поверхности цилиндра (выставочные панорамы) – например, Бородинская панорама;

□ плафонная — изображение на внутренней поверхности сводчатого перекрытия какого-либо помещения;

□

театральная — изображение на ряде отдельных поверхностей, например, театральные декорации;

□ рельефная — изображение глубины пространства с помощью различных форм рельефа (выпуклого изображения на плоскости). Рельефная перспектива создает иллюзию глубины при незначительно меняющемся уровне рельефа;

□ диорамная — изображение, сочетающее живопись на прозрачном материале (например, стекле) с объемными предметами;

□ архитектурная — изображение зданий, площадей, парков и т. п. Архитектурная перспектива достигается довольно сложными графическими построениями: кроме линейной перспективы учитывается увеличение видимых форм объекта при приближении к нему. Может быть использовано несколько точек схода; перспективные сокращения моделируются как в горизонтальном, так и в вертикальном направлениях. Иными словами, архитектор, вычерчивая здания, вносит некоторые поправки, компенсирующие искажения объектов, неизбежные при строгом построении линейной перспективы. Это помогает правильному восприятию изображаемого объекта;

□ стереоскопическая — изображение на плоскости выполняется по правилам линейной перспективы в виде двух рисунков предмета: один рисунок предназначен для рассматривания левым глазом, другой – правым;

□ воздушная перспектива — изображение, которое учитывает явление смягчения деталей и контуров удаленных объектов вследствие рассеяния лучей в толще воздуха между зрителем и объектами, а также вносимые дистанцией цветовые искажения;

□ обратная перспектива — изображение, акцентирующее внимание зрителя на смысловом центре, часто игнорирующее сокращения линейной перспективы («рисую не то, что вижу, а то, что знаю»). Эта перспектива характерна, например, для православных икон.

В компьютерных программах трехмерного моделирования, таких как AutoCAD, 3D Studio, перспективные сокращения формы объекта строятся автоматически. В двумерных программах используются специальные приемы и эффекты рисования.

Упражнение 1.3

Выберите подходящее изображение из библиотеки заготовок CorelDRAW или нарисуйте что-либо самостоятельно. С помощью команды Add Perspective (Добавить перспективу) постройте линейную перспективу, основанную на уменьшении объектов по мере их удаления от наблюдателя. Можно изобразить перспективные сокращения изменением формы объекта. Для этого достаточно переместить опорные точки изображения (узелки) инструментом Shape (Фигура).

В CorelDRAW, используя эффект Add Perspective (Добавить перспективу), нарисовать плоскость листа в перспективе (рис. CD-1.13). Для этого:

1. Выберите понравившееся вам изображение из библиотеки векторных картинок.

2. В меню Effects (Эффекты) выберите команду Add Perspective (Добавить перспективу).

3. Переместите мышью один из четырех появившихся угловых маркеров.

При удерживании клавиши <Ctrl> маркер можно перемещать только горизонтально или вертикально. Одновременное удерживание клавиш <Ctrl>+<Shift> позволяет передвигать сразу два маркера.

Появившийся при перемещении маркеров крестик является точкой пересечения граничных линий – точкой схода.

Для окончания работы щелкните правой клавишей мыши.

Для отмены изменений перспективы выберите команду Clear Perspective (Отменить перспективу) из меню Effects (Эффекты).

Перспектива в архитектуре – рабочий аппарат проектирования, поэтому требуется ее точный расчет по сложным алгоритмам. В графическом дизайне перспектива играет роль выразительного средства, поэтому художники, как правило, не придерживаются строгих правил построения перспективы, используя для достижения нужного эффекта следующие приемы:

□ для увеличения глубины пространства разные части картины изображают с разных точек зрения;

□ многие объекты изображаются условно, так как при построении их перспективы по строгим правилам они сильно искажаются, иногда до неузнаваемости. К таким объектам можно отнести тела вращения (цилиндры, конусы), прямоугольные поверхности (кубы, прямоугольные призмы или параллелепипеды);

□ объекты, относительные размеры и формы которых заранее известны (люди, животные), изображают так, чтобы не затруднять их восприятие.

Компьютерные технологии позволяют имитировать многие приемы изображения перспективы. В CorelDRAW кроме команды Add Perspective (Добавить перспективу) можно использовать другие эффекты.

Упражнение 1.4

Постройте линейную перспективу для нескольких объектов.

Нарисуйте или выберите из библиотеки подходящий объект. Создайте его копию и уменьшите ее. С помощью команды Blend (Перетекание) создайте перспективу. Установите нужные расстояния между объектами, используя возможности панели атрибутов команды Blend (Перетекание), как показано на рис. CD-1.14.

Упражнение 1.5 Нарисуйте объект, например, многоугольник. Создайте перспективные сокращения и различные ракурсы объекта, используя спецэффект Extrude (Выдавливание) (см. рис. CD-1.15).

Глубина пространства может быть передана не только за счет уменьшения геометрических размеров, но и с помощью изменения фактуры (рельефа) или текстуры поверхности. Упражнение 1.6 Создайте изображения, аналогичные примерам, приведенным на рис. 1.27. В данных случаях использованы: а– заливка с линейным цветовым переходом, б– эффект Blend (Перетекание), в– Add Perspective (Перспектива). Для помещения «текстур» в рамку применен эффект PowerClip (Контейнер) рис. CD-1.16.

Чем сложнее компьютерное изображение, тем большее количество команд и эффектов приходится применять.

1.4. Тени

Игра света и тени, оказывая решающее влияние на восприятие, усиливает объемно-пространственную композицию и эффект перспективы. Построение теней на графических изображениях обеспечивает большую наглядность, усиливает объемно-пространственное восприятие, подчеркивает рельефность и эффект перспективы.

Различают два типа освещения: естественное (солнечное) и искусственное (центральное). При солнечном освещении считается, что лучи идут параллельно (рис. 1.17).

При центральном – лучи света исходят из одной точки (рис. 1.18).

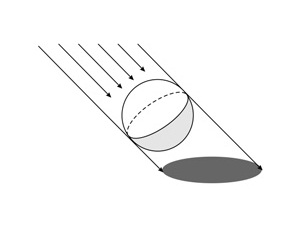

Рис. 1.17. Построение теней при солнечном освещении

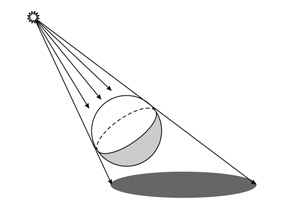

Рис. 1.18. Построение теней при центральном освещении

Любое тело ограничено своими поверхностями. Поверхности могут быть плоскими и кривыми. Лучи света, падая на эти поверхности, распределяются неравномерно. Это распределение света называется светотенью. При изображении трехмерного объекта на плоскости его форма моделируется теневыми переходами, поэтому для того, чтобы обеспечить правильное восприятие объекта, необходимо соблюдать законы построения светотени, а при работе за компьютером – применять рациональные алгоритмы создания нужного эффекта.

Построение теней на графических изображениях обеспечивает большую наглядность, усиливает объемно-пространственное восприятие, подчеркивает рельефность и эффект перспективы.

Рассмотрим составляющие светотени – свет, полутень, собственную тень, падающую тень, рефлекс, блик. Схематично они показаны на рис. 1.19.

Освещенную часть поверхности объекта условно называют светом.

На гладких кривых поверхностях часто наблюдаются блики — наиболее освещенные места, в которых происходит отражение света.

На части объекта, не освещенной прямыми лучами, источника света лежит собственная тень.

Падающая тень — часть поверхности, на которую упала тень от непрозрачного тела. Как правило, падающая тень лежит на поверхности, расположенной за освещенным объектом. Иногда она наблюдается на самом объекте, если одна его часть заслоняет другую от источника света.

Рефлекс (лат. «отражение») – оттенок, наблюдаемый на поверхности объекта, если на это место падает отраженный от других предметов свет, который соответствующим образом «окрашивает» поверхность. Например, на предмете, поставленном рядом с красной материей, будет наблюдаться красноватый рефлекс. Рефлекс на поверхности предмета не всегда совпадает с цветом объекта, от которого отражается свет: все зависит от того, как поверхность предмета поглощает лучи. Рефлекс всегда темнее освещенной поверхности и полутени.

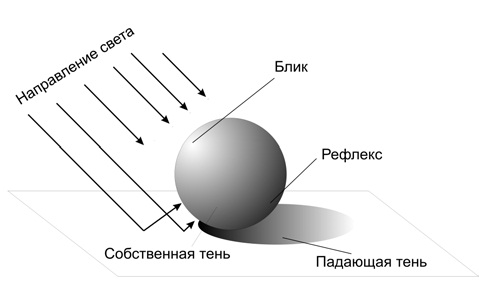

Рис. 1.19. Элементы светотени

В архитектуре тени изображают с помощью точных расчетов и геометрических построений. По специальным правилам строятся падающие тени в нишах и на фасадах, тени от колонн и пирамид. В живописи и дизайне допускается свободная, произвольная передача теней – достаточно руководствоваться соображениями здравого смысла и критериями эстетики. Тем не менее, следует учитывать приведенные ниже рекомендации.

Прежде чем начинать изображать тени на поверхностях, необходимо определить положение источника света. Обычно принято считать, что световой поток идет сверху слева. При таком размещении источника излучения освещены верхняя и левая часть объекта. Если объект изображен в ортогональных проекциях, направление лучей совпадает с направлением диагонали куба, построенного в этих осях. На рис. 1.20 показано построение падающей тени для куба.

Рис. 1.20. Направление светового потока и построение падающей тени

Для передачи объема и формы объекта большее значение имеет собственная тень. Как правило, в рисунке для более четкого выявления формы условно принимается положение источника света выше линии горизонта, а направление лучей такое, чтобы собственная тень занимала примерно третью часть видимой поверхности изображаемого объекта. В случае, если изображаемый предмет имеет резкие границы поверхностей (например, многогранник), необходимо учитывать пограничный контраст: два тона, помещенные рядом, усиливают друг друга. Возле границы, разделяющей освещенную поверхность и собственную тень, цвет освещенной грани должен быть светлее, а тень – насыщеннее. Кроме того, необходимо учитывать следующее: собственные тени слабее падающих; чем дальше от зрителя находится предмет, тем слабее действие света (эффект воздушной перспективы), соответственно, тени, интенсивные на первом плане, ослабевают по мере удаления предметов.

Если рассмотреть куб и цилиндр, стоящие рядом, становится очевидным, что при одном и том же освещении характер распределения элементов светотени на этих объектах различен. На поверхности цилиндра наблюдаются плавные, постепенные световые переходы, на гранях куба – резкий переход от освещенной поверхности к затененной. Даже на одной грани многогранника свет распределен неодинаково, это объясняется тем, что при удалении от наблюдателя освещенные части затемняются, а затемненные, наоборот, высветляются. Кроме того, чем ближе расположены поверхности к источнику света, тем сильнее контраст тени и света.

Упражнение 1.7 В CorelDRAW нарисуйте простые объекты (шар и куб), моделируя объем светотенью (рис. CD-1.21). Для создания блика и рефлекса на шаре следует использовать инструмент Gradient Mesh (Градиентная сетка) (рис. CD-1.22). Для граней куба можно применить градиентные заливки.

В программе CorelDRAW есть инструмент, позволяющий создавать падающие тени в интерактивном режиме. Возможности его довольно ограничены, как правило, создаваемые им тени смотрятся правдоподобно лишь для «плоских» объектов. Но во многих случаях, в частности, в рекламной продукции и плакатах, их бывает вполне достаточно. Упражнение 1.8 Нарисуйте векторное изображение (или скопируйте из любой векторной библиотеки) и примените к нему эффект Interactive Drop Shadow (Интерактивная тень). Кнопка этого инструмента находится на панели инструментов в группе Interactive Tool (Интерактивные инструменты). Посмотрите на панели атрибутов различные варианты изображения тени: направление, типы границ, расстояние от объекта и т. д. (рис. CD-1.23).

1.5. Ассоциативность и образность

Ассоциативность устанавливает связи между отдельными представлениями, вследствие чего одно из них вызывает другое, третье и т. д.

Образность — основанная на ассоциативности способность сознания возбуждать художественные образы.

Основная задача художественного произведения как раз и состоит в создании образа. Порой, случайно брошенный взгляд на предмет или изображение будит в зрителе воспоминания о пережитом, вызывает ассоциации. Ассоциативность и образность зависят от духовного развития человека: они тем богаче, чем выше его интеллект.
