Давлением газов, образующихся при сгорании вышибного порохового заряда, осколочный снаряд выбрасывается из стакана мины и одновременно воспламеняется замедлитель во втулке снаряда; замедлитель горит в течение 0,3—0,4 секунды. За это время снаряд взлетает вверх на высоту 0,5—2 м. Высота взлета зависит от глубины установки мины, т.е. от толщины маскирующего слоя грунта, находящегося над стаканом мины; чем толще маскирующий слой, тем на меньшую высоту взлетает мина.
Замедлитель в конце своего горения взрывает капсюль-детонатор, который через промежуточный детонатор вызывает взрыв заряда ВВ; при этом корпус снаряда дробится на осколки, разлетающиеся во все стороны от мины и поражающие
При установке мины на нажимное действие подвижной плунжер, надетый на шток ударника выше спусковой чеки, под давлением на выступающие из него «усики» опускается вниз по штоку ударника и своим нижним конусообразным концом отжимает спусковую чеку, заставляя ее носик выйти из зацепления со штоком ударника, чем последний и освобождается. Далее действие мины происходит точно так же, как это было описано выше.
Во взрывателе имеются отверстия для двух предохранительных чек, которые вынимаются при установке мины. Верхняя предохранительная чека связывает подвижной плунжер со штоком ударника и не позволяет плунжеру двигаться вниз по штоку; вторая нижняя чека связывает шток ударника с корпусом взрывателя и не позволяет ударнику двигаться вниз, даже если спусковая чека будет вытянута.
Противопехотная мина М2А4:

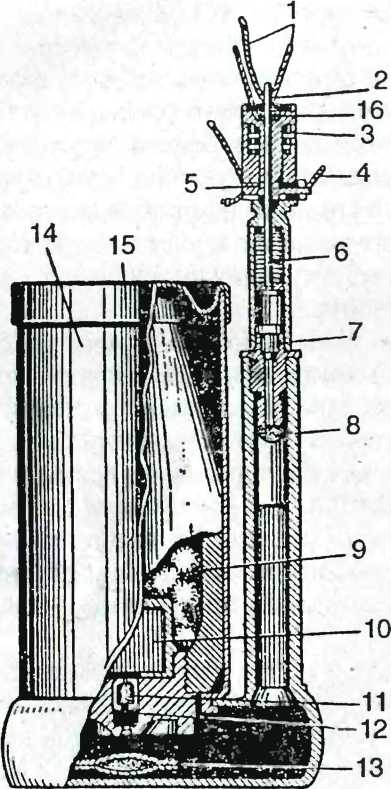

1 — «усики»; 2 — предохранительная чека; 3 — контрпружина; 4 — спусковая чека; 5 — отверстие для нижней предохранительной чеки; 6 — ударник; 7 — капсюль-воспламенитель; 8 — пороховой воспламенитель; 9 — разрывной заряд ВВ; 10 — промежуточный детонатор снаряда; 11 — капсюль-детонатор; 12 — замедлитель; 13 — пороховой вышибной заряд; 14 — стакан (корпус мины); 15 — крышка стакана; 16 — подвижный плунжер
В мине М2А4 вместо взрывателя с «усиками» может быть применен также взрыватель двойного (нажимного и натяжного) действия, известный под маркой Ml (см. «взрыватели»). Оба взрывателя приводятся в действие давлением от 9 до 18 кг или натяжением от 1,5 до 5 кг.
Мина М2А4 вместе с взрывателем весит около 2,5 кг.
Противопехотная мина Мк.II
Как и М2А4, это выпрыгивающая осколочная мина.
При натяжении проволоки, привязанной к ушку спусковой скобы правого взрывателя, скоба освобождает ударник, который под воздействием пружины ударяет по капсюлю-воспламенителю патрона и воспламеняет пороховой заряд в нем; пламя проникает в нижнюю полость стакана и воспламеняет находящийся в ней пороховой вышибной заряд; давлением образовавшихся газов срезаются винты, удерживающие осколочный снаряд, и снаряд выбрасывается вверх из стакана.
При этом длинное плечо рычага выходит из прилива в стакане, а его короткое плечо освобождает ударник второго, основного взрывателя и последний под усилием боевой пружины ударяет по запалу, который и вызывает взрыв разрывного заряда мины; в результате взрыва корпус снаряда дробится на осколки, поражающие людей в радиусе до 30 метров. Разрыв снаряда происходит на высоте около 1,5 м.
Натяжной взрыватель мины имеет одну предохранительную чеку, которая не дает спусковой скобе сдвинуться и освободить ударник. Основной взрыватель мины также имеет одну предохранительную чеку, препятствующую повороту рычага и тем самым освобождению ударника.
При обезвреживании этой мины надо прежде всего вставить обе предохранительные чеки (гвоздь, проволоку);
Высота мины 15,2 см; ширина в основании 7,6 см.
Противопехотная мина Мк.II:

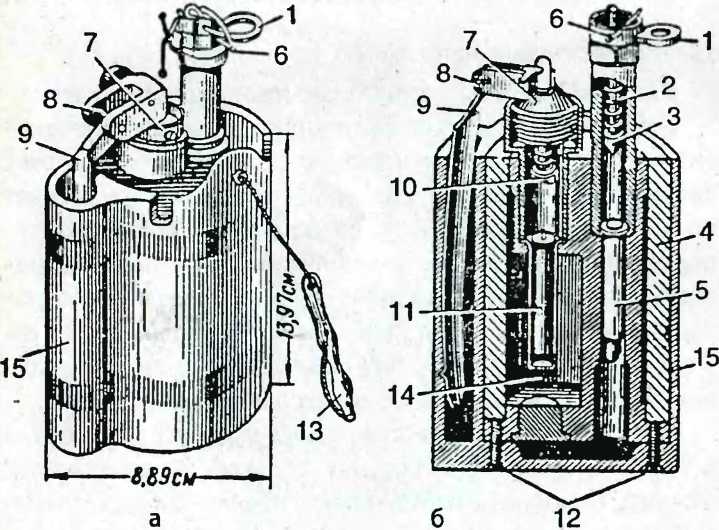

1 — спусковая скоба с ушком; 2 — боевая пружина; 3 — ударник натяжного взрывателя; 4 — корпус осколочного снаряда; 5 — ружейный патрон; 6 — предохранительная чека натяжного взрывателя; 7 — корпус основного взрывателя; 8 — предохранительная чека спускового рычага; 9 — спусковой рычаг, 10 — ударник основного взрывателя; 11 — запал; 12 — удерживающие винты; 13 — ручка для переноски; 14 — заряд ВВ; 15 — стакан мины
Мина направленного действия Ml8 «Клэймор»
Противопехотные мины «Клэймор», широко применявшиеся в 1950—1970-ые годы, по-прежнему состоят на вооружении в армиях США, НАТО и стран «третьего мира». Советский аналог — мины МОН-50 и МОН-100.
Противопехотная мина М18 «Клэймор»
Эта мина, приводимая в действие механическим либо электрическим способом, имеет продолговатую, слегка изогнутую форму. Ее устанавливают на земле, активной частью к неприятелю.
При взрыве мины, в избранном направлении на расстояние до 100—150 метров выбрасываются около 350 металлических пуль. Их размеры и скорость полета гарантируют, что каждый, кто окажется на пути в пределах до 50 метров, будет убит либо тяжело ранен.
Шариковая мина ARGESS
Эта мина производится в Австрии. Она представляет собой жестяный цилиндр весом 6 кг, который смонтирован на платформе.
От мины в разные стороны по земле протянуты три провода. Если кто-то заденет любой из них, то специальный замок освободит сжатую пружину, которая подбросит мину вверх.
Мина соединена с платформой тонким проводом длиной 1,5 м. Когда она взлетает вверх, провод натягивается, срабатывает взрыватель и происходит взрыв. При этом во все стороны примерно на уровне груди человека выбрасываются 4600 мелких металлических шариков.
Данная мина в основном причиняет ранения, поскольку раненые бойцы являются гораздо большей обузой, чем погибшие.
Советские противопехотные мины
В странах СНГ с конца 1989-х годов непрерывно происходят вооруженные конфликты на межнациональной, религиозной и иной основе. При этом противоборствующие стороны используют, в первую очередь, вооружение и боеприпасы, произведенные в СССР до 1992 года. С учетом данного обстоятельства, наш солдат-пехотинец обязан хорошо знать основные советские образцы мин. Основные образцы противопехотных мин, это ПМД, ПМН, ОЗМ, ПОМЗ.
