Крен также может затруднить откачку балласта, поэтому необходимо следить, чтобы судно во время откачки находилось без крена. Если появляется крен, то необходимо сразу принять меры, чтобы выяснить причины его появления и отрегулировать откачку балласта, чтобы осушения танков происходило по возможности равномерно.
Полная откачка балласта позволяет погрузить на судно больше груза и, следовательно, повысить эффективность коммерческой эксплуатации.
13. На осушение трюмов. На многих грузовых судах замывка трюмов производится довольно часто и в большинстве случаев время на замывку и сушку трюмов весьма ограниченно. Для быстрой и качественной замывки трюмов необходимо, чтобы вода не скапливалась на палубе трюма и откачивалась за борт как можно
14. Обитаемость экипажа. Каждое судно проектируется так, чтобы обеспечить максимум удобств для обитания экипажа. Однако только этого недостаточно, чтобы в процессе эксплуатации обеспечить удовлетворительное обитание экипажа. Многое зависит от того, как судно ведет себя на волнении. Придание судну соответствующей посадки позволяет существенно снизить неблагоприятное воздействие качки на обитаемость экипажа. Например, судно с постоянным креном будет испытывать более резкую качку с большей амплитудой в сторону накрененного борта. Если выправить крен, то судно будет испытывать качку почти одинаково на оба борта и ее влияние на экипаж уменьшится.
Так же придание судну правильного дифферента позволяет уменьшить килевую качку и ее негативное воздействие на обитаемость.
В процессе эксплуатации следует уделять большое внимание обитаемости экипажа, так как от нее зависит качество отдыха моряков, что в свою очередь снижает уровень травматизма и повышает эффективность эксплуатации судна.
Таким образом, влияние посадки судна на эксплуатацию судна весьма существенно и контроль за ее параметрами должен осуществляться должным образом и вестись вахтенной службой непрерывно.
Методики расчетов частных случаев посадки и дифферента подробно рассмотрены в книге серии «Морская практика» – «Расчет посадки и дифферента грузовых судов».

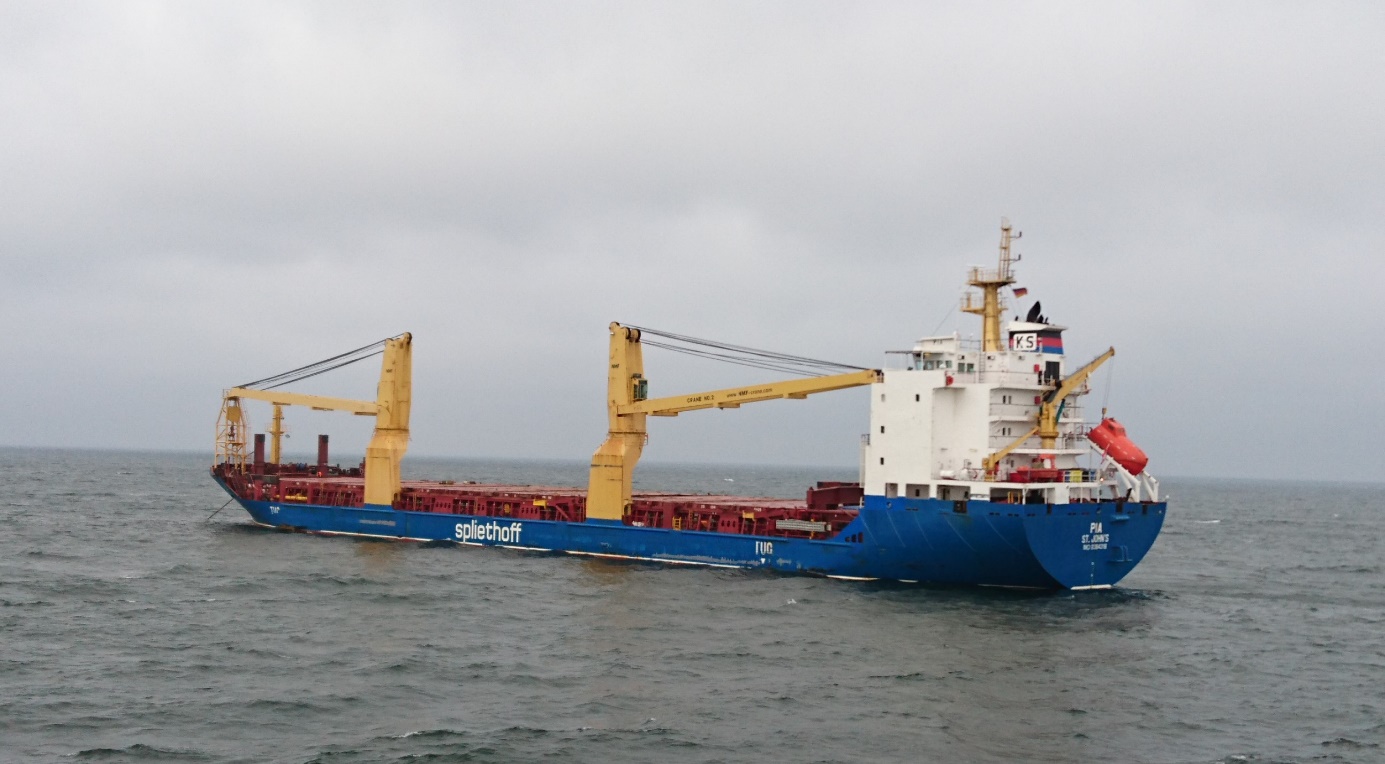

Многоцелевое судно в грузу, имеющее посадку на ровный киль. Фото автора из личного фотоархива.

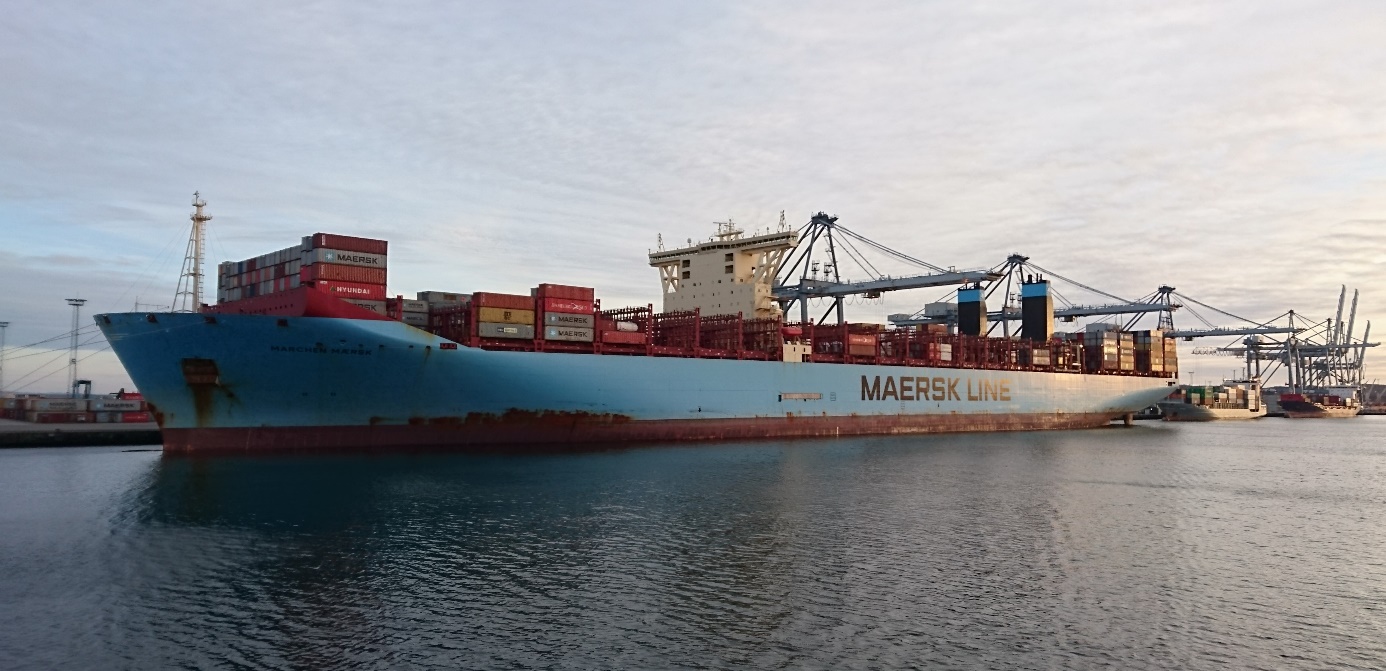

Крупнотоннажный контейнеровоз, имеющий посадку на ровный киль. Фото автора из личного фотоархива.

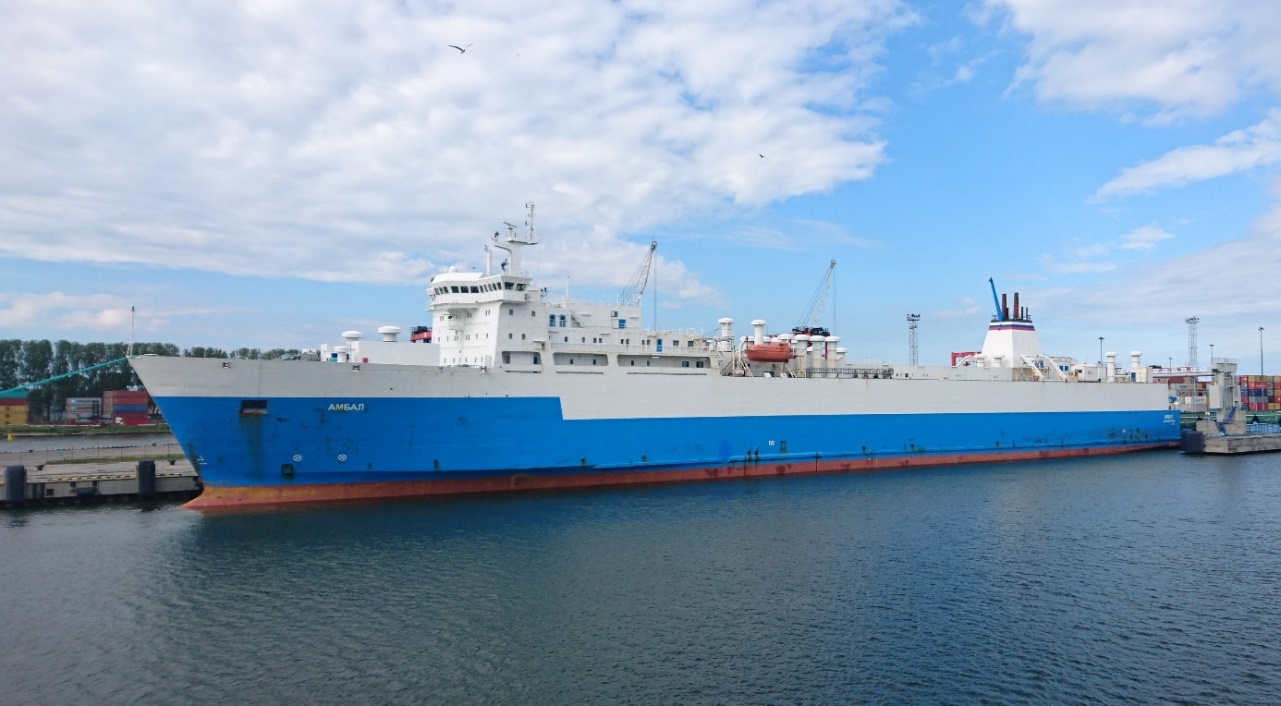

Железнодорожный паром «Амбал» у причала в порту Балтийск. Фото автора из личного фотоархива.
Паром во время погрузки железнодорожных вагонов имеет посадку на ровный киль.

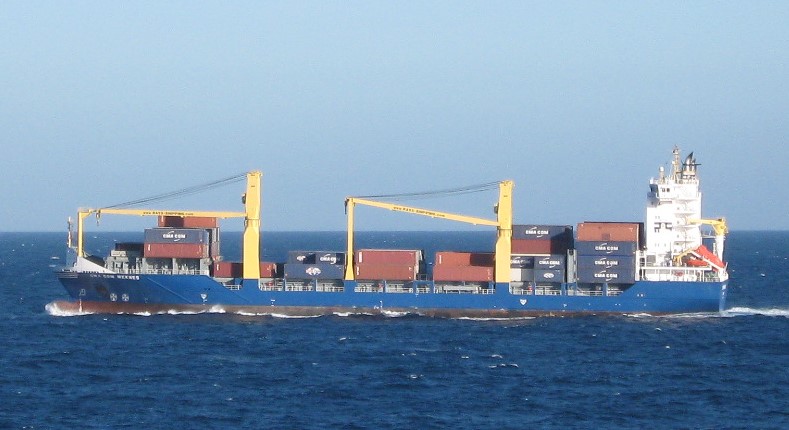

Фидерный контейнеровоз в Средиземном море. Фото автора из личного фотоархива.
Фидерные контейнеровозы с неполной загрузкой практически всегда имеют посадку с дифферентом на корму. Величина дифферента зависит от количества и распределения груза по беям, а также от количества и распределения балласта и топлива по танкам. Балластом компенсируют превышающие

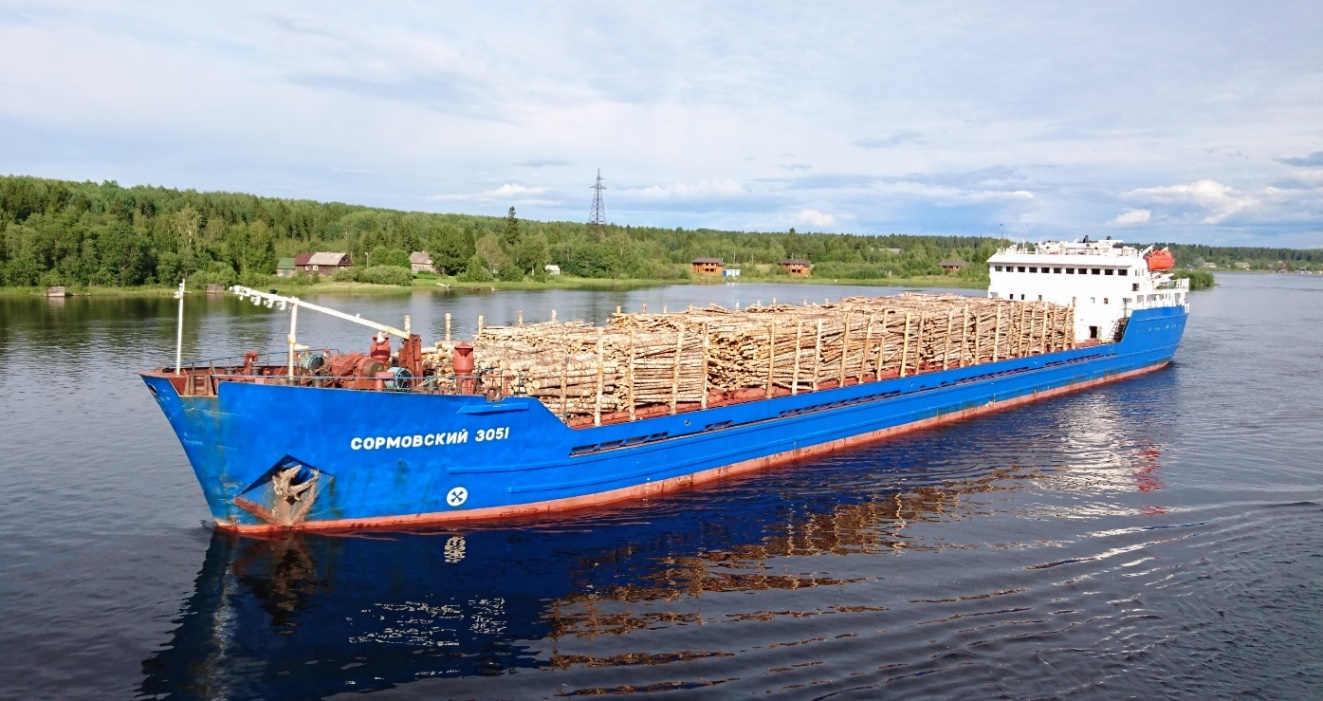

Судно смешанного река-море плавания типа «Сормовский». Фото автора из личного фотоархива.
Судно имеет посадку на ровный киль и загружено по проходную осадку. При такой посадке на него может быть погружено максимальное количество груза для данной средней осадки. Если у судна будет дифферент на нос или на корму, то в этом случае часть грузоподъемности будет потеряно и следовательно оно сможет погрузить меньше груза, чем при посадке на ровный киль. Это всегда необходимо иметь в виду, когда проходная осадка лимитирована и требуется погрузить максимально возможное количество груза без потери грузоподъемности. Таким образом повышается провозная способность судна и его эффективность эксплуатации.

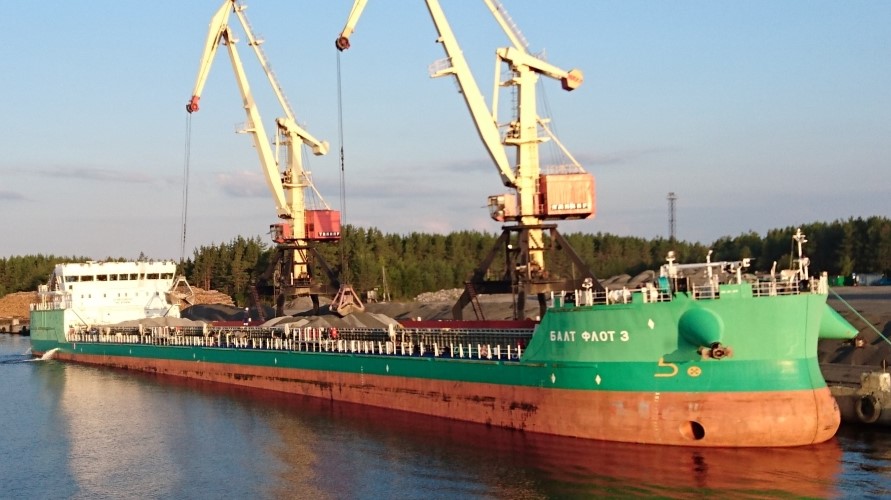

Судно комбинированного типа под погрузкой строительного щебня у причала ГОК в порту Шала на реке Водла в Карелии. Фото автора из личного фотоархива.
При откачке балласта судну придают как можно больший дифферент на корму путем откачки балласта из форпика и носовых балластных танков. Большой дифферент на корму позволяет откачать балласт практически без остатков в танках. Разумеется, необходимо принимать во внимание как расположены в балластных танках приемные трубы. На некоторых судах слишком большой дифферент, наоборот, может привести к тому, что часть балласта нельзя будет откачать.

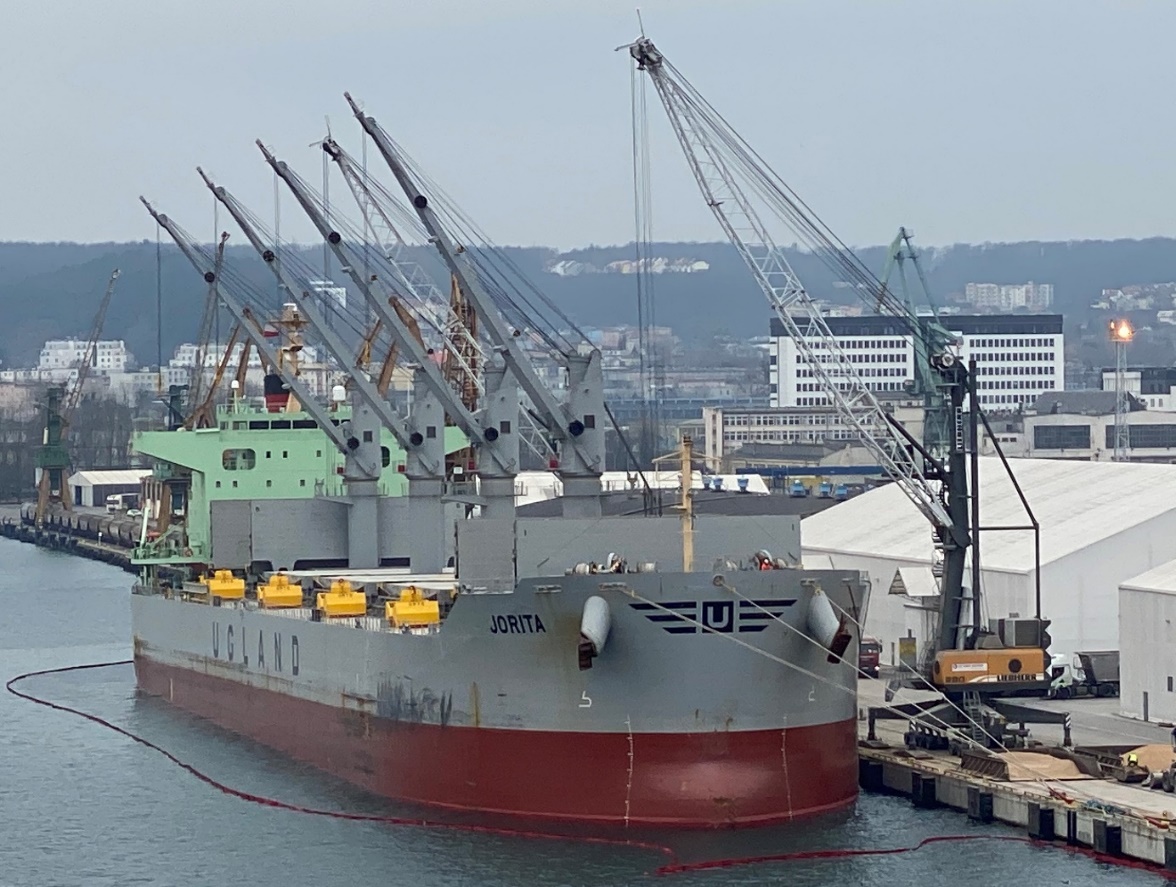

Балкер имеет посадку с небольшим дифферентом на корму. Фото автора из личного фотоархива.
На фото балкер имеет небольшой дифферент на корму, что в данных условиях погрузки в порту обеспечивает наиболее удобную погрузку, открытие и закрытие крышек трюмов, а также наиболее комфортную обитаемость экипажа.
Условия плавучести
Из теории плавучести известно, что на плавающее судно действуют силы тяжести и силы давления воды.
Вектор равнодействующей сил тяжести судна обозначается «» и условно приложен к центру тяжести судна (ЦТ), а линия его действия направлена вертикально вниз. Сила тяжести судна равняется сумме веса судна и всего что находится на судне: экипаж, запасы, груз и т. д. В теории корабля ЦТ судна обозначается буквой G.
Вектор равнодействующей сил давления воды (сил поддержания) обозначается буквой «Р» и условно приложен к центру величины (ЦВ).
Центром величины называется центр подводного объема судна (погруженного в воду). Центр величины обозначается буквой C.
Равнодействующая сил давления воды равна весу воды вытесненной подводной частью судна P=*V. Линия его действия направлена вертикально вверх.
У плавающего судна сила плавучести и сила веса судна равны между собой, расположены на одной вертикали и связаны основным уравнением плавучести:
где,
– весовое водоизмещение, (метрических тон – т).
V – Объем подводной части корпуса судна – объемное водоизмещение (кубических метров – м^3).
