С левой стороны башни у М26, М45 и М46 имелись крепления для запасных траков и приспособление для их демонтажа, а также лючок для выброса стреляных гильз. У М26 на левой стороне башни находились крепления для А-образной грузовой стрелы, которую экипаж мог установить и самостоятельно провести демонтаж блока «двигатель — трансмиссия». Однако в полевых условиях этим занимались ремонтные подразделения, и на М46 эти крепления часто срезались, а потом и вообще не ставились. На башнях М45 их не было совсем. На правой части башни размещалась сваренная из металлических листов корзина, предназначенная для брезента, но часто использовавшаяся для перевозки другого имущества. Справа могло крепиться второе приспособление для демонтажа гусениц. На задней стенке башни
На крыше башни имелись отверстие под люк заряжающего с пружинным компенсатором и отверстие для установки поворачивающегося перископа Мб, которым также пользовался заряжающий. На крыше также находились два антенных ввода и отверстие под перископический прицел наводчика.
В задней части башни монтировалась стойка для крепления крупнокалиберного пулемета и фиксатор его ствола (у М45 и М46 вторая стойка размещалась над перископическим прицелом наводчика). Ближе к правому борту устанавливалась круглая командирская башенка, имевшая шесть перископов по периметру. Кроме того, во вращающейся на 380° крышке люка командира мог быть установлен перископ Мб. Диаметр башенного погона у М26, М45 и М46 составлял 1753 мм.

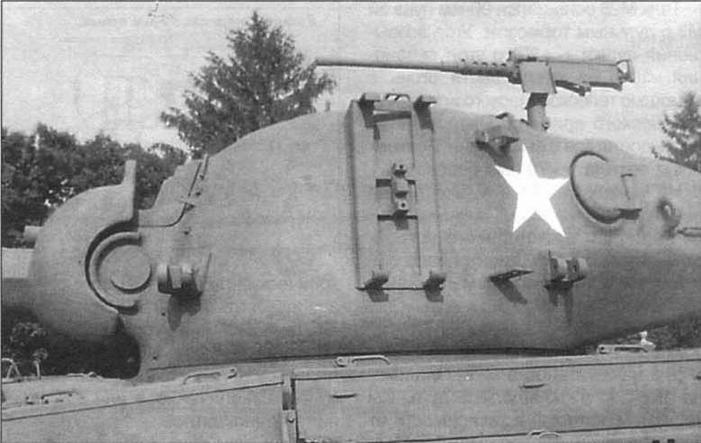

Литая башня танка М26. Лючок в борту башни пребназначался для выброса стреляных гильз
Цельнолитая башня М47 была абсолютно оригинальной, так как разрабатывалась для другого танка. Диаметр погона под нее составлял 1854 мм, а сама башня имела обтекаемую форму с сильно заваленными бортами и приливами под стереоскопический дальномер, люк заряжающего и командирскую башенку. Хотя толщина брони не возросла по сравнению с башнями предыдущих танков, снарядостойкость увеличилась за счет большего наклона брони. Лобовой щит башни толщиной 114мм стал меньше — сказалось отсутствие телескопического прицела.
Толщина лобовой части башни составляла 101,2 мм при угле наклона 40°. Борта — толщиной 63,5 мм при наклоне 30°. Корма башни имела толщину 76,2 мм, крыша — 25,4 мм. На бортах не крепилось никакого дополнительного имущества, а устанавливались поручни для облегчения посадки экипажа, затрудненной из-за большого наклона бортов. (В СССР первоначально считали, что эти поручни служат для танкового десанта, но в США для перевозки пехоты в основном применялись БТРы, а танковые десанты использовались в исключительных случаях.) Не было на башне М47 и лючка для выброса стреляных гильз, хотя на опытных образцах он присутствовал. Тут американцы, как в свое время и немцы на «Пантере», принесли удобство в жертву снарядостойкости. В кормовой части башни размещался легкий металлический ящик для имущества, по бокам которого находились крепления для двух канистр.
В передней части башни имелись приливы под выводы колпаков стереоскопического прицела-дальномера (при модернизации танка один из колпаков служил для вывода лазерного прицела). Для его демонтажа в крыше была предусмотрена большая съемная панель, в которой, в свою очередь, выполнялись отверстия для крепления перископического прицела наводчика и неподвижного перископа М13 заряжающего.
Командирская башенка М47 оборудовалась только пятью перископами — вместо переднего у командира ставился такой же перископический прицел, как и у наводчика. Люк командира вращался и перископом не оборудовался. Между командирской башенкой и люком заряжающего находилась стойка для зенитного пулемета. В кормовой части башни имелись два антенных ввода, а также крепление колпака башенного вентилятора.
Башни танков М26, М45, М46 и М47 могли поворачиваться вручную или с помощью гидромотора. При использовании гидропривода башня делала полный оборот у М26,
ВООРУЖЕНИЕ. Танки М26, М46 и М47 были вооружены 90-мм пушкой, созданной на базе зенитной 90-мм пушки М1, и могли использовать одинаковые боеприпасы. Масса 90-мм выстрела в зависимости от типа снаряда колебалась от 14 до 20 кг, длина — от 900 до 950 мм. Начальная скорость у фугасных и бронебойных снарядов составляла около 820 м/с. Начальная скорость подкалиберных снарядов достигала 1200 м/с.
Танк М26 оснащался 90-мм пушкой М3 с дульным тормозом. Угол возвышения пушки — +20° и угол склонения -10°. Она могла вести огонь с помощью телескопического или перископического прицела. Скорострельность достигала 8 выстр./мин. Боекомплект состоял из 70 выстрелов.
На танках М26А1 и М46 устанавливалась пушка МЗА1, отличавшаяся наличием эжекционного устройства для продувки ствола после выстрела и однокамерным дульным тормозом. М46 снабдили новым телескопическим прицелом М83.
Главное вооружение М47 — пушка М36 в маск-установке М78. Она имела эжектор и оснащалась дульным тормозом, который в зависимости от времени выпуска танка мог быть однокамерным (как у пушки МЗА1), цилиндрическим или Т-образным. Живучесть ствола — около 700 выстрелов. Использовались те же выстрелы, что и у пушек танков М26 и М46. Кроме того, в дальнейшем в Бельгии и Израиле для этого орудия разрабатывались и выпускались новые типы боеприпасов. Но главное новшество М47 состояло в системе управления огнем. У танка отсутствовал телескопический прицел, впервые (для американского танкостроения) боевая машина оснащалась стереоскопическим прицелом-дальномером М12, сопряженным с баллистическим вычислителем. Кроме того, наводчик имел перископический прицел М20. Такой же прицел был и у командира танка, что позволяло ему, используя свои приводы управления башней, осуществлять стрельбу из орудия. Перископический прицел М20 можно было использовать не только для стрельбы, но и для наблюдения, так как он обладал переменной кратностью — для стрельбы применялось шестикратное увеличение, а для наблюдения — однократное.
Первоначально боезапас пушки М47 составлял 71 выстрел, из которых 11 находились в нише башни. В дальнейшем, при модернизации танка, за счет ликвидации места помощника водителя, боезапас мог быть увеличен до 105 выстрелов.
На танке М45 была смонтирована 105-мм гаубица М4 в маск-установке М71. Эта установка обеспечивала углы вертикального наведения от +35° до - 10°. Для стрельбы служил телескопический прицел M76G. Максимальная дальнобойность гаубицы — 11 160 м. Скорострельность могла достигать 8 выстр./мин. Боезапас составлял 74 выстрела.
На всех танках М26, М45, М46 и М47 с пушкой (или гаубицей) спаривался 7,62-мм пулемет М1919А4 с ленточным питанием. При стрельбе из спаренного пулемета использовался пушечный прицел.
Дульные торноза 90-мм пушек

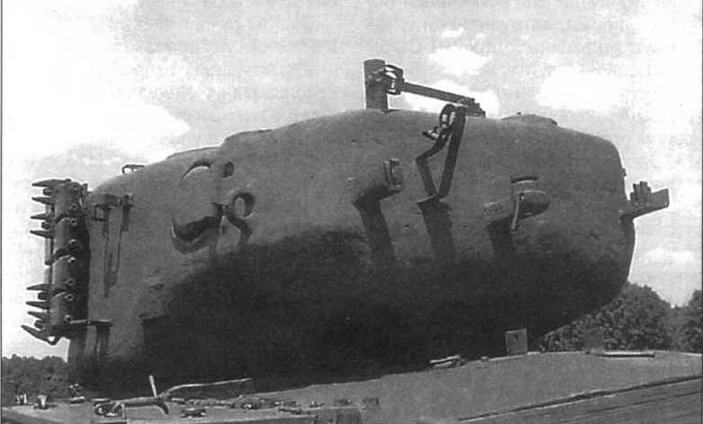

Литая башня М26. Вид с корны. Хорошо видны крепления для установки и перевозки крупнокалиберного пулемета Browning М2НВ. Еще один кронштейн для установки >того пулемета виден на крыше
Помощник водителя в танках М26, М45, М46 и М47 имел шаровую установку со вторым пулеметом М1919А4. В шаровой установке не предусматривалось отверстий для прицельных приспособлений, а если бы они и были, помощник не мог ими воспользоваться, поскольку пулемет устанавливался очень низко. Поэтому стрельба велась с наблюдением через перископ помощника водителя, с использованием трассирующих пуль.
Количество перевозимых патронов калибра 7,62 мм на танках М26 и М45 составляло 2500 иит., на М46 — 2750 шт„ на М47 —4125 шт.
