– разработана облегчённая лента.

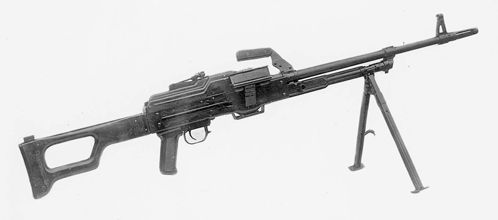

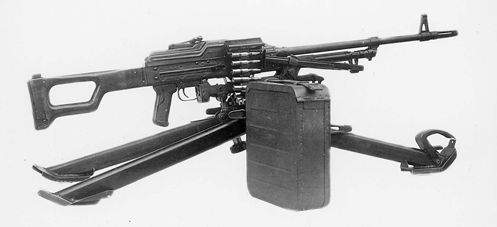

Модернизированный пулемёт 6П6М на сошках и на станке Саможенкова (первые полигонные испытания)
ЦКИБ СОО представило лёгкий пулемёт конструкции Никитина ТКБ-015, в своей основе не имеющий ничего общего с предыдущими моделями ЕПН. Работа автоматики ТКБ-015 основана на принципе отвода части пороховых газов через отверстие в неподвижном
Запирание канала ствола осуществляется клиновым затвором, боевые выступы которого взаимодействуют с пазами на задней части ствола (перед патронником).
Ударный механизм куркового типа. Роль курка выполняет серьга затвора, которая при приходе подвижных частей в крайнее переднее положение ударяет по головке ударника, смонтированного в затворе. Спусковой механизм позволяет ведение только автоматической стрельбы. Питание патронами осуществляется из штатной СГМовской ленты (отказ от прямой подачи патрона).
Извлечение патрона из ленты производится с помощью извлекателя (как у ПК). При движении подвижных частей назад патрон, извлечённый из ленты извлекателем, гребнем крышки ствольной коробки принудительно опускается вниз и становится на линию досылания. Одновременно с этим отражатель затвора зубом смещает стреляную гильзу вниз на уровень гильзоотвода. При движении затворной рамы с затвором вперёд производится досылание очередного патрона в патронник и выталкивание стреляной гильзы наружу через расположенный под стволом гильзоотвод (именно по этой причине расстояние между стволом и газовой трубкой необычно велико).
Сошки пулемёта крепятся на дульной части ствола. При замене небыстросъёмного ствола сошки переставляются на другой ствол. Приклад изготовлен из поликапролактама и соединён с коробкой двумя винтами с гайками. Для крепления пулемёта на станке Саможенкова была разработана специальная постель.

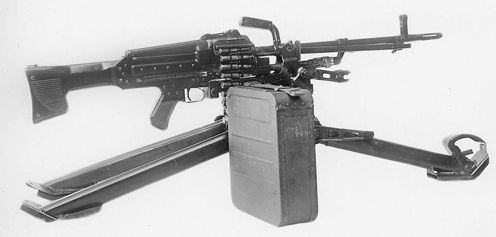

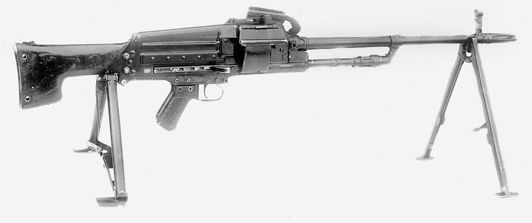

Пулемёт ТКБ-015 на сошках и станке Саможенкова со специальной постелью

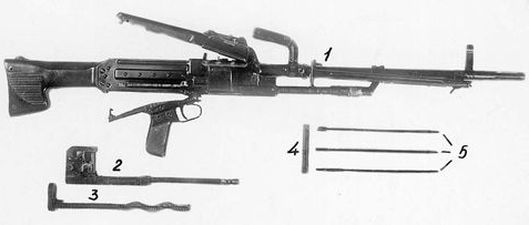

Неполная разборка ТКБ-015 (первые полигонные испытания)
В результате проведённых испытаний было установлено, что требование ТТТ по кучности стрельбы во многом невыполнимы на данном этапе технического развития. А как хотелось иметь 6-килограммовый пулемёт с характеристиками рассеивания пуль не хуже чем не то что у ПК, а у куда более тяжёлого и устойчивого РП-46 (по ТТТ кучность должна быть не хуже, чем у РП-46).
Чрезмерное облегчение ТКБ-015 (6,1 против 6,8 кг у 6П6М) вышло ему боком не только по этой причине, но и из-за чрезвычайно интенсивного разгара канала ствола (вследствие чрезмерного облегчения ствольной коробки нарушился теплообмен со стволом), оплавления дульной части ствола при стрельбе холостыми патронами (вследствие чрезмерного облегчения ствола) и неудовлетворительной пулестойкости капролактамового (для облегчения) приклада, рассыпавшегося на мелкие фрагменты при однократном попадании пули. Да и по времени самовоспламенения патрона в патроннике после производства 400 выстрелов ТКБ-015 оказался не на высоте – от 13,9 до 15,7 с при требовании не менее 15 с (у 6П6М 24,6-35,1 с) по тем же причинам. В общем, было решено результаты принять к сведению, ТТТ уточнить, а пулемёты доработать.
Уточнение ТТТ много времени не заняло. Ориентируясь на полученные результаты, было принято установить массу
На доработку и изготовление пулемётов ушло чуть более одного года. В феврале 1967 г. они были поданы на повторные полигонные испытания.
При доработке по результатам первых полигонных испытаний в пулемёт 6П6М были внесены следующие изменения:
– на левой стенке ствольной коробки смонтирован кронштейн для крепления оптического (ПСО-2) и ночного (ППН-3) прицелов;
– изменены размеры и конфигурация приклада и форма спусковой скобы с целью повышения прочности и обеспечения надёжности и удобного удержания его при стрельбе;
– на запасных стволах в дульной части смонтированы сошки. При стрельбе с основными стволами используется сошка, закреплённая на газовой трубке;
– на задней части приклада смонтирован наплечник и введён щелевой пламегаситель с широкой нижней перемычкой, выполняющей функции компенсатора (оба эти изменения, в сочетании с сошкой на дульной части ствола, были направлены на улучшение кучности боя пулемёта);
– разработана задняя сошка, крепящаяся к нижней части приклада (по типу крепления съёмной щеки СВД);
– пулемёты 6П6М были укомплектованы опытными патронами коробками, изготовленными из алюминиевого сплава АМГ5-М-1, и опытными облегчёнными лентами.

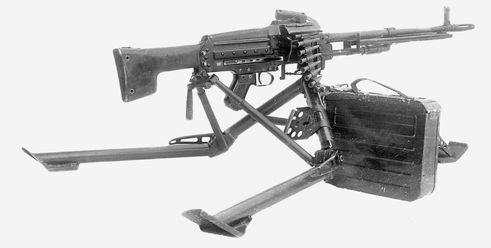

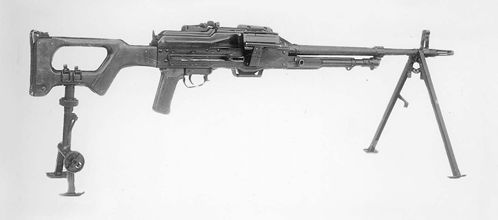

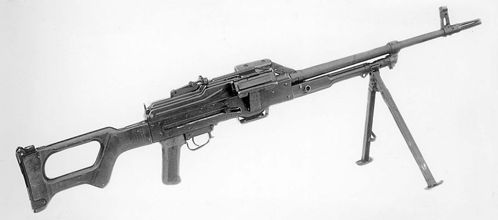

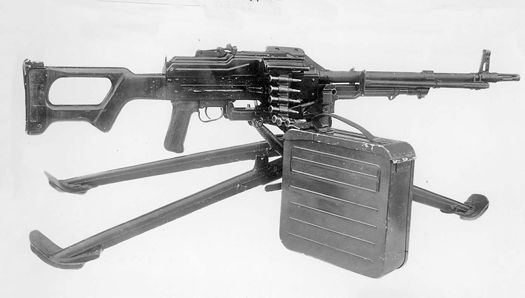

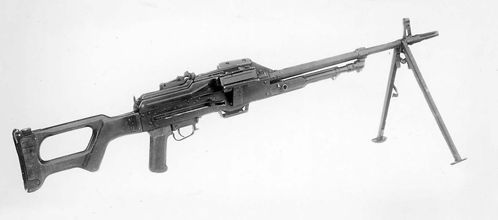

Пулемёт 6П6М с сошками на газовой трубке и на стволе, на дополнительных сошках на прикладе и на станке ТКБ-616 Степанова (вторые полигонные испытания)

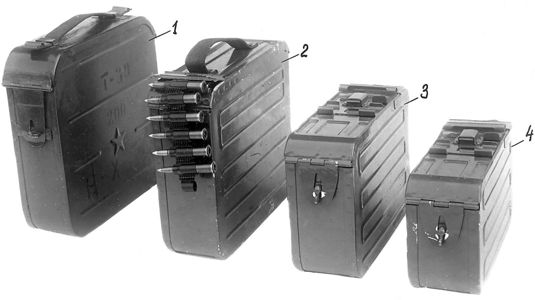

Коробки для лент ПК и 6П6М. 1 – штатная ПК инд. 6Ж2 на 200 патронов; 2 – опытная на 200 патронов; 3 – опытная на 150 патронов; 4 – опытная на 100 патронов (последние две – подвесные)
Никитинские пулемёты ТКБ-015 имели следующие конструктивные изменения:
– стволы сделаны быстросъёмными (как у ПК);
– увеличены размеры казённой части стволов и упразднён зазор между ствольной коробкой и стволом с целью повышения ресурса и увеличения времени безопасного нахождения осечного патрона в патроннике при разогретом стволе;
– приклад изготовлен из фанеры;
– разработаны раздельные кронштейны для крепления оптического (ПСО-1) и ночного (ППН-3) прицелов;
– на задней части ствольной коробки смонтированы откидные (задние) сошки;
Пулемёты были укомплектованы подвесными брезентовыми коробками на 100 патронов и двумя вариантами опытных лент.

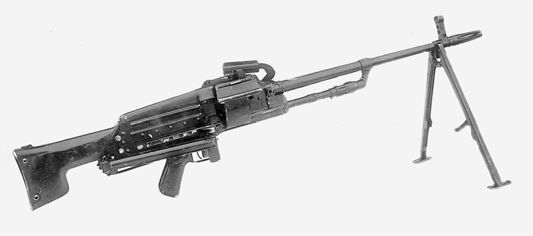

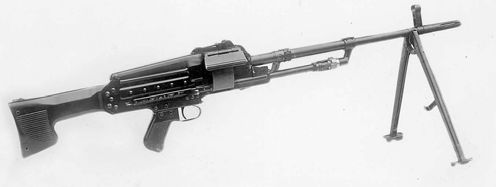

Пулемёт ТКБ-015 на сошках (дополнительные сошки сложены вдоль ствольной коробки вперёд, на двух сошках и на станке ТКБ-056, задняя сошка снята)
