Откровения немецкого истребителя танков. Танковый стрелок

Штикельмайер Клаус

Дальше мы увидим, переводя оригинальную инструкцию, что «Тигер пример» хотел сказать наводчику об определении дальности исключительно средствами сетки визира на лучшем из всех прицелов, установленном на орудии «тигра-1».

Все нижеследующее — перевод текста на картинке.

Девиз: «Даже мастера измеряют, потому что не могут полагаться на прикидки, сделанные на глаз».

ИЗМЕРЕНИЕ [ДАЛЬНОСТИ]

Когда художник хочет точно измерить дистанцию, он сравнивает длину карандаша с ростом модели.

Вы должны сравнивать размер марки с целью! Когда вы знаете размер цели, вы можете рассчитать, с помощью угловых, расстояние до нее.

Внимание: все русские танки имеют ширину 3 м. Представим, что один из них стоит на дистанции, с которой он занимает 1 ¹/ ₂интервала между марками; и тут вы говорите «ага!».

1 ¹/ ₂интервала, каждый по 4 тысячных = 6

тысячных

6 тысячных = 3 м

1 тысячная = 3: 6 = 0,5 м

0,5 м х 1000 = 500 м

Если он стоит наискосок, вы не можете делать расчет на основании его длины или ширины. Возьмите его высоту. Высота [американского] М3–3 м. Если картинка в прицеле соответствует рисунку {sic}, то ваш расчет идет так:

3 высоты вспомогательной марки, каждая по 2 тысячных = 6 тысячных

6 тысячных = 3 м, и так далее.

В прицеле распределение тысячных следует таким образом:

Проблема: рассчитайте расстояние до этого грузовика!

30 тысячных = 6 м

1 тысячная = 6: 30 = 0,2 м

0,2 х 1000 = 200 м

Вот несколько измерений:

Внимание! [из-за разных типов боеприпаса], правильное прицеливание не ограничивается определением точной дистанции [самой по себе].

Мораль: Чтобы с рулеткой не бежать вперед, Все в тысячных прицел тебе дает. На тысячные делишь метры точно, Умножь на тысячу — и твой расчет окончен. < image l:href="#" />

В той же сетке прицела, но не по центру, — и, как следствие, не так очевидно, как прицельная марка, — находится та часть телескопического прицела, которую башенный стрелок использует перед окончательной наводкой орудия или спаренного пулемета, — в соответствии с дистанцией и типом боеприпаса.

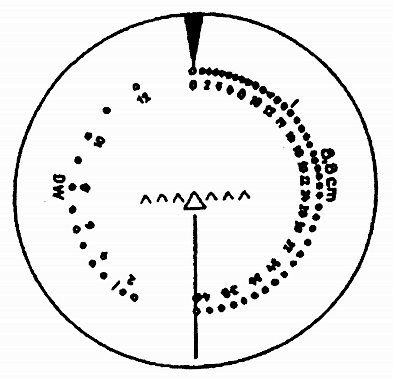

Рисунок из «Тигер пример» показывает справа обычную шкалу дальности для бронебойных и осколочных снарядов, а слева — шкалу для пулемета. К каждой отметке шкалы нужно мысленно добавлять два нуля, тогда максимальная дальность выстрела из пушки составляет 40 делений, добавляем два нуля — 4000 метров.

Если дистанция сравнительно коротка и если мы почему-то не смогли применить предписанную формулу расчета дальности, наводчик может выстрелить по неподвижному танку прямой наводкой с нулевой отметки. Для этого он, конечно, должен знать начальную часть траектории своего 88-мм бронебойного выстрела, по крайней мере, на дистанции, которой ограничивается точный убойный выстрел. В целом вместо использования формулы определения дальности из «Тигер пример» и вместо выстрела с нулевой отметки прицела танкист может довольно долго пристреливаться с помощью «вилки» — то есть стреляя с недолетом и перелетом, чтобы определить дистанцию до неподвижной цели, попадая в цель не раньше третьего снаряда.

Когда цель находится более чем в 200 м и движется, наводчик — теперь мы обращаемся к «Пантер примеру» — после определения дистанции от орудия до цели должен будет рассчитать упреждение, чтобы попасть точно в цель.

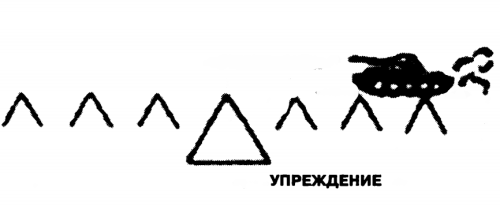

Как было показано, в то время как определение расстояния требовало использования главной прицельной марки в сочетании со вспомогательными, расчет упреждения не требовал использовать ни одной марки, ни тысячных. Однако, когда наводчик имел дело с упреждением, какая-то отметка среди вспомогательных прицельных марок служила отметкой, от которой отсчитывалось упреждение, а основная марка служила точкой прицеливания. Упреждение начиналось от середины вражеского танка — не от носовой части — или, если он двигался задним ходом, от его кормы, и заканчивалась она также на середине танка.

Было два метода, с помощью которых наводчик рассчитывал упреждение. Используя нерифмованный перевод с иллюстрациями из оригинального издания, давайте посмотрим, чему учат наводчика 106 строк из «Пантер примера» — обратите внимание на очередность — в применении и расчете упреждения; в приложении С дан оригинальный немецкий текст в строфах.

Цирк Мирандола

Прекрасная семья цирковых наездников В блузах белых, как лилии, В широкую розовую полоску, И дети выстроились, как трубы в органе, А здесь, по недостатку средств, начнется Танец вшестером на спине одной лошади. И весело кружит По цирковой арене Лоснящаяся гнедая кобыла, Которую просто зовут Мирандола. Труппа, кажется, намерена Сесть на лошадь, прыгнув на нее. Мама бежит и прыгает. Вы думаете, что это сделано слишком рано — о боже мой! — Однако

точно в тот момент, Когда она отталкивается от земли, Мирандола, как будто по расчету, Приближается, чтобы встретиться с ней. Мама прыгает на лошадь одним смелым прыжком, И вся толпа кричит от восторга. Лошадь едва пробежала еще несколько шагов. Когда мамин муж решает тоже стать ездоком. Он тоже бежит в пустоту и прыгает — смотрите! — Садится прямо за женой. Темп действия поднялся, И каждый из детей прыгает раньше. Можно подумать, что все плохо кончится; Однако все происходит на удивление вовремя. В конце они там все сидят в порядке, За маминой спиной на одной лошади. Прыгать нужно, как только лошадь подойдет поближе, И все всегда будет в порядке. Если ты стреляешь в цели, которые движутся, Соображение будет тем же: Пока выстрел дойдет до цели, Нужно немного времени. За это короткое время Цель сдвинется, обычно недалеко. Неважно, как короток этот промежуток, Выстрел опаздывает и промахивается. Так что относись к делу творчески: Стреляй в точку, куда прибудет цель. Цель тогда придет к выстрелу. Вот почему этот трюк называется упреждением. Стреляй, когда цели там еще нет, И тогда ты попадешь в нее из своей KwK. Если что-то движется в 200 метрах, Не думай о его скорости. Целься прямо в него! Потому что время полета снаряда На таких дистанциях несущественно. Однако, если оно движется дальше, Есть только одно решение: упреждай! Расчет упреждения найдешь В тысячных. Как это сделать, узнаешь ниже. Теперь рассчитай, где, на ряде марок, Ляжет начало упреждения. Затем, как делается во всем мире, Ты держишь свой прицел на шесть часов. Теперь посмотри, вдоль ряда марок, Цель спешит прямо к середине. Когда она дойдет до малой марки, Которую ты выбрал для начала упреждения, Стреляй, и учти, пожалуйста: На самом деле считается только середина цели.

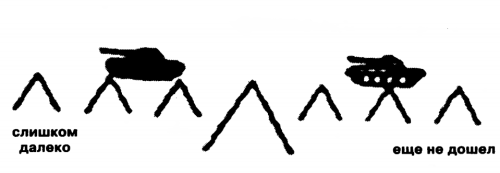

Теперь руки прочь от рукояток наводки! Вместо этого проверь внимательным взглядом: Если ты увидел вспышку, Цель точно там, где центральная марка. Если так, упреждение правильное. Если нет, нужно сделать поправку. При условии, что цель прошла больше, добавь в упреждение это расстояние. Однако если цель, когда снаряд взорвался, Не дошла до центральной марки, Отними часть расстояния От упреждения.

Если цель идет не перпендикулярно твоему курсу, Если она идет наискосок, Это не влияет На упреждение. Однако если цель спешит Под острым углом навстречу тебе, Нужна поправка: Бери только половину упреждения.

Следующий вопрос таков: Как я определю упреждение? Оценивай только скорость цели — Это то, что каждый освоит со временем! Затем учти упреждение в таблице, Если ты в ладах с арифметикой. Если ты не силен в цифрах, на этом и остановись; Это старый способ расчета упреждения.
