В качестве дополнительного средства отопления кабель обогревает помещение площадью до 10–27,5 м2; как основное средство отопления — площадь не более 10–19,4 м2.
Токоведущие жилы кабеля обычно изготавливают из меди или алюминия. Хотя на смену алюминиевым проводам все чаще приходят медные, потому что алюминий не самый лучший материал для проводника электрического тока.
Кабельная система отопления включает в себя нагревательный кабель, его нужно смонтировать на поверхности пола и соединить с силовыми проводами, идущими

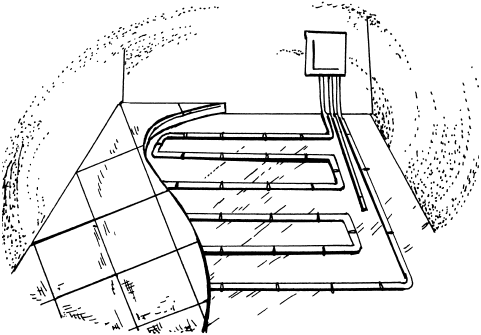

Рисунок 12. Кабельный теплый пол
Нагревательные кабели бывают двух видов: резистивные и саморегулирующие.
Резистивные кабели имеют нагревательную жилу, преобразующую энергию в тепло, покрытую металлической оплеткой. Оплетка выполняет две функции: заземления и защиты от электромагнитных полей. Сверху вся система кабеля защищена изолирующей оболочкой. Некоторые модификации кабеля армированы стекловолокном для увеличения прочности, а экран из специальной фольги способствует ликвидации электромагнитных волн.
Резистивные кабели могут быть одножильные и двужильные. Они отличаются тем, что внутри двужильного кабеля заложена токопроводящая жила, поэтому ток может течь в разных параллельных направлениях. Это упрощает его подключение к электросети при монтаже: достаточно использовать один конец кабеля, что значительно упрощает схему укладки кабеля. Кроме того, двужильный кабель безопаснее одножильного аналога. Одножильные кабельные системы привлекают своей дешевизной и небольшим сечением.
Саморегулирующие кабели по своему строению похожи на двужильный кабель. Однако в таком кабеле обе жилы токопроводящие, между ними уложен полимерный материал, выполняющий функции нагревательного элемента.
Саморегулирующий кабель не перегревается при плохом контакте со стяжкой, если поверхность пола заставлена мебелью. Это свойство лучшим образом влияет на срок эксплуатации системы. Однако стоимость саморегулирующего кабеля намного выше резистивного аналога.
Нагревательные элементы для теплых полов производятся как самостоятельное изделие, в виде готовых секций-отрезков нагревательного кабеля определенной длины и монтажных концов, применяемых для подачи питания.
Можно приобрести нагревательные кабели в виде готового комплекта теплых полов, некоторые из них даже снабжены надписью «подходят для самостоятельного монтажа».
Теплые кабельные полы на сетке
Теплые кабельные полы на сетке, или термические маты, представляют особый вид теплого кабельного пола.
Согреваясь, воздух всегда вбирает в себя воду, поскольку любая жидкость под действием температуры превращается в пар, насыщая собой атмосферу. Поэтому нагревающий воздух электрообогреватель косвенно увлажняет его.
Это специальные коврики, в которых очень тонкий нагревательный кабель упакован в крупноячеистую сетку с уже заданным шагом укладки. При производстве термических матов используют двужильный экранированный кабель, способный обеспечить безопасность и удобство

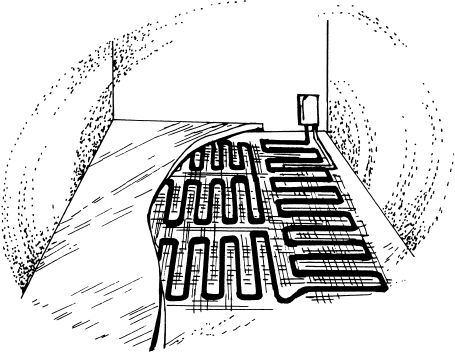

Рисунок 13. Теплые кабельные полы на сетке
Стандартная ширина термического мата составляет 50 см, длина может колебаться в пределах от 100 см до 30 м, примерная толщина — 2,8–8 мм.
Нагревательные маты производят:
• с одним токоподводящим проводом для подключения;
• с двумя токоподводящими проводами для подключения.
Нагревательная жила, выделяющая тепло, защищена изоляцией, экраном и дополнительными защитными оболочками. Двужильные нагревательные кабели предназначены для обогрева помещений, где человек пребывает более 8 ч в сутки. Теплый пол с таким кабелем оптимален для обогрева детской комнаты, спальни и кухни, он отличается предельно низким уровнем электромагнитных излучений.
Монтаж различных теплых полов
Теплый водяной пол
Водяной теплый пол можно монтировать на стадии строительства дома, а также в готовом доме или квартире.
В новых зданиях с наливными бетонными полами система теплого водяного пола чем-то напоминает слоеный пирог, поскольку состоит из нескольких слоев:
• бетонная плита;
• слой гидроизоляции;
• слой звукоизоляции;
• слой теплоизоляции;
• специальная изолирующая пленка;
• разводка трубопровода;
• черновая бетонная стяжка;
• цементный слой для выравнивания пола;
• напольное покрытие.
В старых зданиях для устройства водяного пола можно использовать метод сухой прокладки, при котором отопительные трубы укладывают в изоляцию несущего слоя в специальных металлических пластинах, обеспечивающих равномерное распределение тепла.
Под деревянным перекрытием, смонтированным по балкам, можно установить теплый водяной пол, предварительно уложив черновой пол из доски, влагостойкой фанеры, древесно-стружечной плиты или цементно-стружечной плиты не менее 20 мм толщиной.
Для устройства теплых водяных полов представляют интерес трубы из полибутилена, эластичного и достаточно теплостойкого материала. Трубы из полибутилена, поставляемые фирмой-изготовителем в бухтах, можно легко уложить в конструкцию пола, поскольку они способны принимать любую сложную конфигурацию. При монтаже теплых водяных полов также применяют и гибкие металлопластиковые трубы.
Крепление труб в контурах можно осуществить, используя арматурную сетку, проволоку, крепежную ленту и монтажные скобы.
Система теплого водяного пола состоит из следующих частей:
• тепловыделяющий контур — трубы;
• узел управления;
• контур, подводящий теплоноситель к зонам обогрева, лучше всего в теплоизоляционной рубашке сечением 6–9 мм.
Но прежде всего нужно сделать точный расчет, поскольку по российским нормам средняя температура обогреваемого пола не может быть выше 26 °C. Поэтому надо тщательно рассчитать, будет ли достаточен объем тепла, который может дать водяной теплый пол в качестве основной системы отопления или же необходима дублирующая система.
