– небольшой разрыв в температуре нагретого и охлажденного теплоносителя, что намного увеличивает срок службы водогрейного котла;
– наличие регулировки мощности всей системы отопления и температуры воздуха в помещениях.
В общем и целом отопительная система с принудительной циркуляцией теплоносителя намного удобнее в эксплуатации и обслуживании.
Выбор циркуляционного насоса
Как правило, выбором отопительных приборов и оборудования занимаются специалисты. Но бывают случаи, когда нет возможности воспользоваться услугами профессионала и все работы хозяин выполняет сам. Чтобы облегчить эту задачу, необходимо разобраться в некоторых тонкостях.
Для
– потреблять небольшое количество электроэнергии;
– надежно работать без вмешательства специалиста по техобслуживанию;
– иметь долгий срок службы.
Если ваш загородный дом имеет площадь, равную 250 м2, то необходим циркуляционный насос производительностью до 3,5 м3/ч и максимальным напором до 0,4 атм. При площади дома, составляющей от 250 до 350 м2, нужен насос производительностью до 4,5 м3/ч и максимальным напором до 0,6 атм. Для обогрева дома площадью от 350 до 800 м2 рекомендуется насос производительностью до 11 м3/ч и максимальным напором до 0,8 атм.
Рис. 3. Циркуляционный насос ЦНИПС: 1 – колесо рабочее; 2 – корпус насоса; 3 – уплотнение-сальник; 4 – вал двигателя

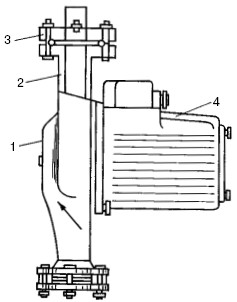

Рис. 4. Диагональный насос ЦВЦ: 1 – корпус; 2 – нагнетательный патрубок; 3 – контрфланец для присоединения трубы; 4 – электродвигатель

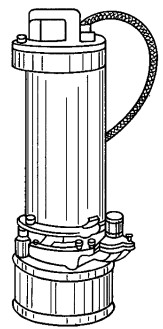

Рис. 5. Внешний вид циркуляционных насосов семейства «Гном»
В случае, когда нужен более точный расчет мощности циркуляционного насоса, следует учитывать такие параметры:
– диаметр труб;
– общую длину магистрали;
– материал, из которого изготовлены трубы;
– тип отопительных приборов и их количество;
– вид запорно-регулирующей аппаратуры;
– вид автоматики (если она имеется).
Если циркуляционный насос выбран правильно, с учетом всех вышеперечисленных характеристик, то он будет работать без сбоев. Промышленность выпускает так называемые регулируемые циркуляционные насосы, которые оснащены электронной регулировкой частоты вращения двигателя. Это дает возможность снизить потребление энергии в среднем на 40%, уровень шума в трубах и терморегуляторах и, как правило, удлинить срок службы агрегата. Регулируемый насос автоматически изменяет частоту вращения двигателя в зависимости от температуры в отопительной системе.
При монтаже циркуляционного насоса следует учитывать, что он не может функционировать при наличии воздуха в теплоносителе. Для решения этой проблемы в системе с принудительной циркуляцией устанавливают автоматические воздухоотводчики.
Сейчас на рынке такого рода продукции имеется множество циркуляционных насосов отечественного и зарубежного производства. Среди российских моделей наибольшей популярностью пользуются малошумные диагональные насосы типа ЦНИПС (рис. 3) или ЦВЦ (рис. 4). Обе эти модели имеют единый блок с электродвигателем и монтируются прямо на трубах.
Таблица 3

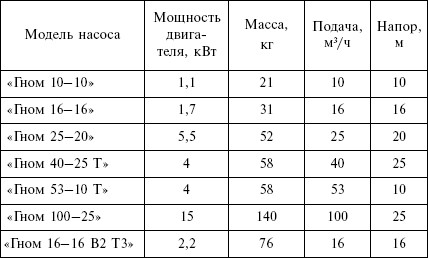

Циркуляционные насосы «Гном»
Циркуляционные насосы зарубежного производства обычно изготавливаются без сальников, с очень
Как правило, импортные циркуляционные насосы изготавливаются из чугуна, имеют рабочее колесо, выполненное из нержавеющей стали или высокопрочного композитного материала. Защитная пленка статора также изготовлена из нержавеющей стали. В таких насосах смонтированы керамические подшипники, имеющие долгий срок службы. Практически все модели циркуляционных насосов зарубежного производства оснащены функцией деблокирования, которая дает возможность насосу работать в режиме коротких включений или выключений при попадании инородных тел или при пуске агрегата после длительного периода покоя.
Конфигурация систем водяного отопления
В систему водяного отопления загородного дома обычно включаются:
• котельная;
• система разводки трубопроводов;
• отопительные приборы.
Такого рода системы отопления имеют несколько вариантов разводки труб, которые зависят от:
• места прокладки подающей магистрали;
• способа соединения отопительных приборов и подающих стояков;
• расположения стояков;
• схемы прокладки магистрали.
В табл. 4 указаны данные по выбору конфигурации системы водяного отопления.
Таблица 4

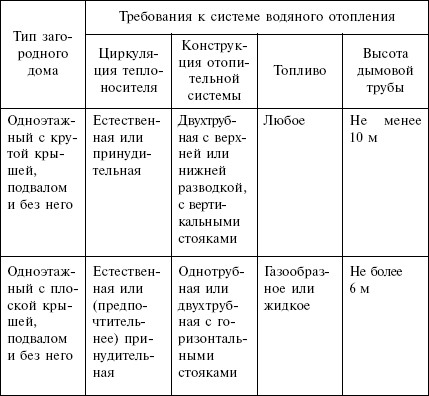

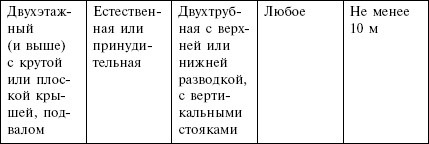

Выбор конфигурации системы водяного отопления в зависимости от особенностей дома
Информацию, данную в этой таблице, обязательно стоит учитывать, т. к. именно от схемы разводки трубопроводов зачастую зависит комфорт в доме.
Теперь стоит пояснить, что такое системы с верхней и нижней разводкой магистралей.
В первом случае нагретый теплоноситель поступает в стояки сверху, т. е. с чердака, во втором случае – снизу, из подвала. Стоит заметить, что независимо от схемы разводки расширительный бак устанавливают всегда в самой высокой точке, а водогрейный котел монтируют внизу (подвал или первый этаж). Весьма наглядно это показано на рис. 6.
Системы водяного отопления по схеме расположения труб стояков подразделяются на: однотрубные горизонтальные, однотрубные вертикальные, двухтрубные, тупиковые двухтрубные вертикальные, проточные двухтрубные с попутным движением воды и т. д. Расскажем подробнее о некоторых из них.

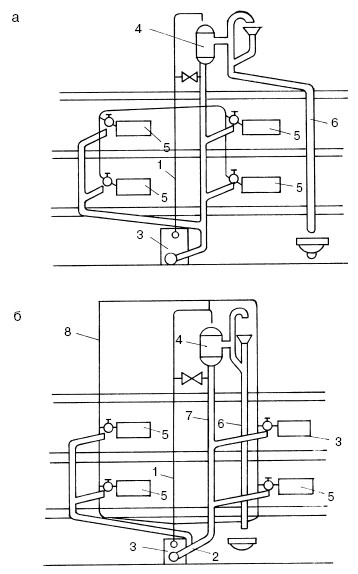

Рис. 6. Двухтрубная схема водяного отопления: а – с верхней разводкой; б – с нижней разводкой; 1 – главный стояк; 2 – обратный трубопровод; 3 – котел; 4 – расширительный бак; 5 – нагревательные приборы; 6 – перелив; 7 – предохранительный трубопровод; 8 – воздушная труба
Однотрубная горизонтальная система
В этой системе вода течет в одном направлении, а минимальная длина трубопровода обеспечивается за счет того, что вода после прохождения через отопительные приборы возвращается в подающую систему. Таким образом, расход в подающем трубопроводе является постоянным на всем его протяжении, а температура снижается. Это связано с тем, что поступает более холодная вода из отопительных приборов. При фиксированном теплоподводе площадь теплоотдающей поверхности отопительного прибора должна возрастать с увеличением расстояния от водонагревателя.
