Трубу соединяют с опорой и стойкой узлами креплений — металлическими кольцами, к которым с одной стороны приварен металлический стержень, а с другой — бобышка с резьбой для упорного винта.

Во время погрузочно-разгрузочных работ сначала устанавливают и закрепляют стойку: забивают ее в землю и фиксируют при помощи кронштейна к переднему борту машины. Затем на нее помещают узел крепления, заводят в кольцо горизонтальную трубу, надевают на нее грузовой ролик и второй узел крепления. На последнем этапе установки прикрепляют металлический стержень с кольцом, заводят в трубу двуногой опоры.

Для устойчивости конструкции горизонтальную

трубу к стойкам опоры прикрепляют упорными болтами. К ролику приделывают устройства для захвата ульев.

Процесс погрузки состоит в том, что ульи, подкатываемые на тележке-подъемнике, поочередно подвозят под захват на горизонтальной трубе, установленной параллельно борту, и поднимают на платформу.

Поскольку узлы крепления делают возможным переносить и ставить двуногую опору в любом положении относительно стойки и автомашины, это позволяет располагать ульи в любом порядке и последовательности.

Тележка-подъемник для транспортировки ульев

В некоторых случаях пчеловодам на стационарных пасеках приходится вывозить пчел, например, на сверхранний облет. Для этих целей хорошо подходит несложная тележка-подъемник с винтовой рукояткой, схема изготовления которой приведена на рисунке 6.

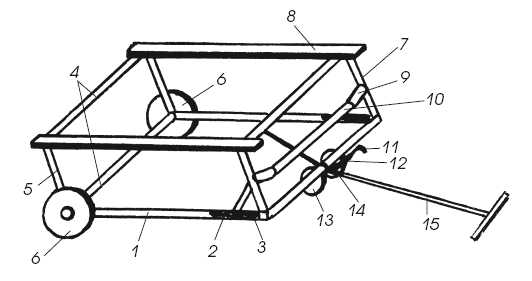

Рис. 6. Тележка-подъемник: 1 — уголок; 2 — боковые прорези; 3 — отверстия; 4 — оси; 5 — стойки; 6 — колеса; 7 — зацеп; 8 — рама; 9 — тяги; 10 — пруток; 11 — рукоятка; 12 — поворотная скоба; 13 — ось с колесами; 14 — втулка; 15 — ручка

В отверстия и боковые прорези нижней П-образной неподвижной рамы тележки устанавливают оси с закрепленными на них стойками из полосового металла, надевают колеса и крепят вторую пару стоек. Далее сваренную из уголков и прутков подвижную раму ставят на четыре стойки, к двум передним из них прикрепляют тяги, приваренные к металлическому прутку.

Концы прутка должны свободно двигаться в пазах боковых уголков нижней рамы. Непосредственно под ней болтом с гайками крепят ось с передними колесами и втулкой, приваренной к ручке, устанавливают в поворотную скобу, закрепленную болтом и гайкой перед рукояткой в поперечном уголке неподвижной рамы.

Для того чтобы погрузить улей, стоящий на подставке, тележку-подъемник подкатывают под него с опущенной подвижной рамой. Вращая рукоятку, добиваются такого положения стойки и подвижной рамы, при котором улей окажется над подставкой.

Для того чтобы установить улей на подставку после его перемещения на новое место, тележку с ульем закатывают между стойками подставки и, вращая рукоятку в обратную сторону, опускают на нее улей.

Весы с резьбовым подъемником

Одной их самых простых и удобных в использовании конструкций являются обычные бытовые весы, установленные на пасечной тележке с резьбовым подъемником. Ее преимущество состоит в том, что она позволяет не только взвешивать, но и транспортировать ульи. К тому же она очень удобна в домашнем хозяйстве, так как применима к работе с самыми разными грузами, упакованными в любую тару (мешки, ящики), которую для этого надо предварительно поместить на подставки.

Схема изготовления такой тележки

с самодельными весами, которая называется козловой, приведена на рисунке 7.

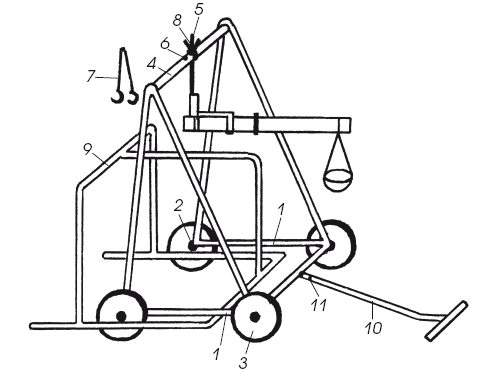

Рис. 7. Козловая тележка с самодельными весами-безменом: 1 — рама; 2 — полуоси; 3 — колеса; 4 — перекладина; 5 — резьбовой крюк; 6 — ограничитель; 7 — зацеп; 8 — гайка-ворот; 9 — захват; 10 — съемная ручка; 11 — винт

Тележка состоит из гнутой рамы с приваренными к ней четырьмя полуосями с колесами и боковых треугольных стоек с перекладиной, к которым прикреплен резьбовой крюк и съемный зацеп. Для того чтобы зацеп не перемещался, на перекладине устанавливают ограничители. При помощи гайки-ворота крюк может перемещаться по вертикали. К раме стержнем и винтом крепят съемную ручку. При этом саму конструкцию можно изготовить не только из длинных гнутых труб, но и из сваренных отрезков.

Для весов используют полосовой металл, на который нанесены деления и подвижная гиря, свободно передвигающаяся по планке (лучше всего для этих целей использовать устройство от обычных весов). На разных концах планки подвешивают грузовой крючок (на него в свою очередь подвешивают захват тележки) и емкость для разновесов. Для того чтобы планка весов не перемещалась по вертикали, устанавливают упорную скобу. Весы крепят к резьбовому крюку тележки при помощи хомута.

Для того чтобы взвесить или транспортировать улей, ручкой поднимают задние колеса тележки и подкатывают ее под его дно. После опускания ручки вниз задние колеса становятся на землю, а улей поднимается и оказывается подвешенным на весах.

После взвешивания или транспортировки ручку поднимают вверх, устанавливают улей на подставку и отводят от него тележку, не опуская при этом ручки. Такая тележка очень проста в эксплуатации и требует от пчеловода минимальных усилий и времени. Кроме того, она позволяет проводить работу с ульями, практически не беспокоя проживающие в них пчелиные семьи.

Приспособления по уходу за ульями

Магазинная подставка-пчелоудалитель

Одним из самых распространенных приспособлений для удаления пчел из улья служит магазинная подставка-пчелоудалитель (рис. 8).

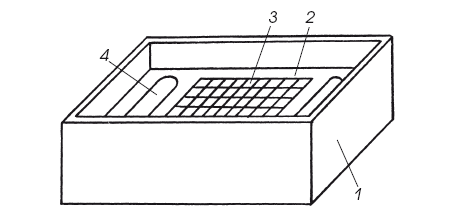

Рис. 8. Магазинная подставка-пчелоуловитель: 1 — магазинная подставка; 2 — решетка; 3 — отверстия; 4 — продольные щели

К внутренним боковым стенкам магазинной подставки прибивают опорные бруски. Из оцинкованного листа или фанеры вырезают решетку, в которой высверливают продольные щели и отверстия. Ее кладут на бруски и устанавливают перпендикулярно ей между отверстиями и щелями пластины с окнами и шторками. Пространство над отверстиями оставляют открытым, а участки слева и справа за пластинами закрывают фанерой. Пчелоудалитель устанавливают под корпус с медом или под магазинную надставку с медовыми рамками. Пчелы опускаются на решетку и переходят к ней через окна.
