Два дополнительных топливных бака суммарной емкостью 580 л обеспечивали разведчику дальность полета в 2500 км. примерно на 500 км больше, чем у стандартных Пе-2. На некоторые Пе-2Р ставили дополнительное радиооборудование, позволявшее экипажу прямо в полете передавать информацию в штабы. На первых Пе-2Р не было радиополукомпасов РПК-2. а значит не было и рамочных антенн РПК-2 под носами фюзеляжей.
Наземный персонал закатывает в ангар разведчик Пе-2Р, 13 августа 1944 г. На этой машине летал командир 11-го дальнего разведывательного авиаполка Яков Орлов.
Летчики
Вооружение Пе-2Р – аналогично бомбардировочным версиям. К примеру, у штурмана на Пе-2Р 83-й серии стояла турель «ФТ» с 12,7-мм пулеметом УБ вместо ШКАСа. Известно, что Пе-2Р из 2-го дальнего разведывательного авиационного полка комплектовались пусковыми установками для реактивных снарядов РС-82. Назначение РСов – сугубо оборонительное. Направляющие монтировались сверху и снизу фюзеляжа, нуск PC производился по полету. в сторону хвоста самолета. Насколько эффективным оказалось данное оборонительное вооружение установить не удалось.
Пе-2Р имелись во всех советских воздушных армиях. В частности разведчики состояли на вооружении 37-го, 38-ю 98-го и 99-ю гвардейских, 2-го, 11 -го. 48-го и 72- го дальних разведывательных авиационных полков. Обычно для сопровождения разведчиков в специализированных полках имелось по несколько истребителей Пе-3.
72-й дальний разведывательный авиационный полк принимал участие в Берлинской операции, начавшейся 16 апреля 1945 г. Один из самолетов данного полка был доработан под размещение четвертою члена экипажа, который работал с четырьмя дополнительными камерами, установленными в фюзеляже. С этого самолета был снят кинофильм. с успехом демонстрировавшийся по всему миру.
Экипаж разведчика из 311-го особого дальнего разведывательного авиаполка готовится к боевому вылету, конец 1943 г. На разведчиках Пе-2Р тормозные решетки не устанавливались.
Пе-2
Пе-2Р
Пе-2Р 83-й производственной серии с бортовым номером «10» красного цвета сфотографирован перед вылетом на боевое задание. Бортовой номер нанесен на руль направления рядом со звездой. Обратите внимание на открытую турель ФТ. Оборонительное вооружение разведчиков было таким же, как у бомбардировщиков.
Пе-2Р поздние варианты
В вариант разведчика на заводе № 22 в Казани модернизировались обычные серийные бомбардировщики. На всех поздних Пе- 2Р стояли радиополукомпасы РПК-10, в то время как первые Пе-2Р вообще не имели радиополукомпасов.

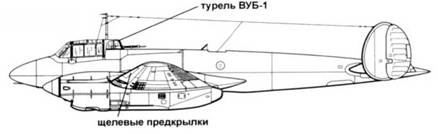

Развитие фоторазведчика шло параллельно с развитием бомбардировщика. На поздних Пе-2Р стояли турели ВУБ-1 с 12,7- мм пулеметом УБТ. Бомбодержатели и тормозные решетки на Пе-2Р не ставились. Однако если на ранних Пе-2Р в нижней поверхности крыла оставались отверстия от крепления тормозных решеток и из приводов, то на поздних разведчиках отверстия зашивались металлическими заглушками. На самых последних Пе-2Р тормозные решетки не демонтировались.
На протяжении всей войны Пе-2Р оставался основным фоторазведчиком ВВС Красной Армии. Наиболее броско окрашенные Пе-2Р состояли на вооружении 99-го гвардейского дальнего разведывательного авиационного полка – на некоторых машинах из этой части в носу фюзеляжа был изображен в цвете шикарный лев. Скорее всего, эти машины вообще являлись самыми «яркими» (и не уставными) в советских ВВС.
Прогрев

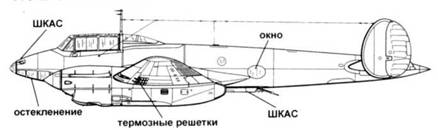

Пе-2 1-й серии
Пе-2 Р
Экипаж Пе-2Р 359-й производственной серии из 99-го гвардейского дальнего разведывательного авиаполка. На борту фюзеляжа – красочное изображение льва. Возможно, что на снимке самый броско окрашенный бомбардировщик советских ВВС.
Прототип Пе-2 М-82 был переоборудован из серийной «пешки» 31-й производственной серии (заводской номер 221931) в конце 1942 г. На самолете установлена закрытии турель ВУБ-1. Заводские испытания самолет проходил под Казанью на аэродроме Арское Поле.

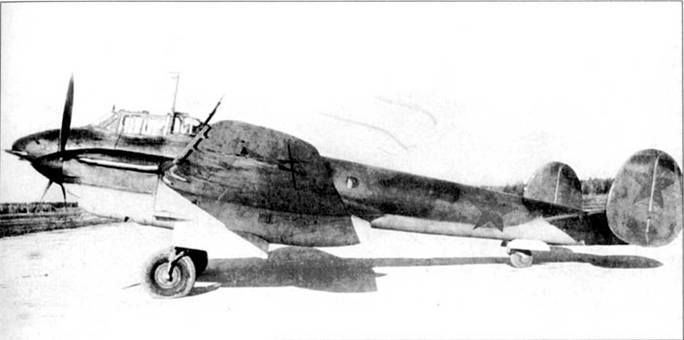

Серийный Пе-2 М-82 (заводской номер 221232) на аэродроме ЛИИ, самолет проходил здесь в январе – марте 1943 г. Государственные испытания. В ходе испытаний самолет продемонстрировал на уровне моря максимальную скорость 472 км/ч, в то время как Пе-2 с двигателями М-105 развивал на уровне моря скорость 460 км/ч.
Пе-2 М-82
В конце 1941 г. авиационные заводы из европейской части Советского союза эвакуировались на Урал и в Сибирь за пределы радиуса действия бомбардировочной авиации люфтваффе. Эвакуация привела к хронической нехватки двигателей М-105, которые ставились на пикирующие бомбардировщики Пе-2, истребители Як-1 и ЛаГГ-3. В то же время в избытке имелись звездообразные двигатели воздушного охлаждения М-82 конструкции Швецова. 14-цилндровая двойная звезда развивала мощность в 1400 л.с. Эти моторы выпускал не подлежавший эвакуации завод № 19 в Молотове (ныне Пермь). Спроектированные под М-82 ближние бомбардировщики Су-2 были сняты с производства. В этих условиях ГКО предписал всем авиационным ОКБ рассмотреть возможность установки моторов М-82 на свои самолеты.
Доработка Пе-2 под двигатели М-82 велась под руководством Л.Л. Селякова. Потребовалось полностью перепроектировать мотогондолы и моторамы. Из крыла были убраны водорадиаторы, вместо которых поставили 100-литоровые бензобаки. Маслорадиаторы поставили в толще крыла с внешней стороны мотогондол, в носке крыла были сделаны воздухозаборники маслорадиаторов. М-82 оснащались воздушными винтами диаметром 126 см, в то время как винты двигателей М-105 имели диаметр 86,7 см. Новая силовая установка привела к смещению вперед центра масс самолета, чтобы сохранить балансировку в хвост уложили балласт массой 68 кг.
Серийный Пе-2 М-82 (заводской номер 221232), аэродром ЛИП. На мотогондолах серийных машин имелись большие воздухозаборники. Большинство из 34 построенных заводом № 22 в Казани самолетов Пе-2 с двигателями М-82 поступило на вооружение разведывательных авиаполков.
Пе-2 205-серии
Пе-2 М-82
