Если нет необходимости в топке кухонной печи, то дрова должны быть заложены непосредственно в печь-каменку.
Рис. 14. Металлическая печь-каменка, совмещенная с кухонной печью: 1 — кухонная печь; 2 — дверка кухонной печи; 3 — жаровые трубы с каменной засыпкой внутри; 4 — печь-каменка; 5 — дверка каменки;6 — баня; 7 — дымовая труба; 8 — кирпичная перегородка; 9 —
При этом расход дров будет гораздо меньше, а нагрев бани будет происходить еще быстрее. Отличием металлических печей-каменок непрерывного действия является то, что они не накапливают требуемого тепла. Такая печь быстро нагревается и за короткое время охлаждается, поэтому существует необходимость в постоянном подкладывании дров. Таким образом, если есть необходимость в непрерывной топке, то это может создать определенные неудобства.
Металлические печи имеют малую теплоемкость и не создают необходимой равномерности нагрева. Лучше всего воспользоваться теплоемкими печами-каменками из кирпича.
Топочную камеру можно отделить перегородкой от камеры для камней, тогда печь разрешено использовать как в непрерывном, так и в периодическом режиме. Такая печь называется комбинированной.
Малогабаритная печь-каменка с верхним размещением бака
Довольно распространенной является малогабаритная печь-каменка с водогрейным баком (рис. 15, 16). Объем камеры для камней и вместимость бака составляют по 40 л. Бак располагается на плите рядом с камнями. Регулирование скорости нагрева воды можно производить асбестовым картоном между баком и камнями. Для более быстрого нагрева картон необходимо укоротить.
Для ускорения нагрева камней в нижний слой засыпки следует добавить чугунный или стальной лом. Можно использовать сборную плиту, например, состоящую из двух чугунных плит размером 47 х 19 см. Лучше, чтобы толщина ее составляла не менее 10 мм.

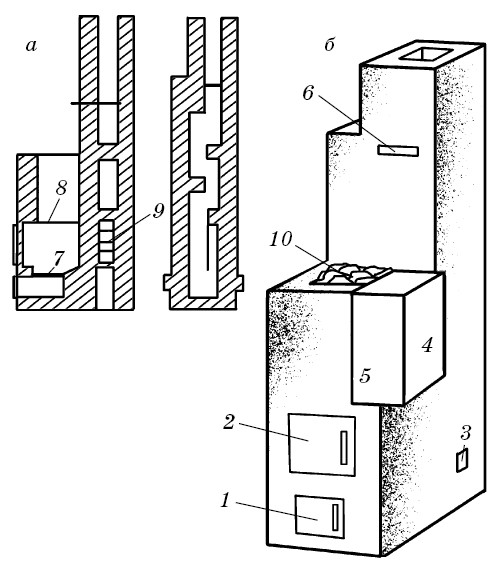

Рис. 15. Малогабаритная печь-каменка с верхним размещением бака для воды (а — разрез кладки; б — конструкция печи): 1 — дверка поддувальная;2 — дверка топливника; 3 — дверка для чистки;4 — бак; 5 — картон асбестовый; 6 — заслонка;7 — колосниковая решетка; 8 — плита; 9 — стальные пластины; 10 — камни
Для максимального использования тепла и нагрева печи снизу в задней части кладки рекомендуется разместить дымообороты. Их можно обустроить путем разделения внутренней полости стальными пластинами на два канала. Один канал будет опускным, другой — подъемным.

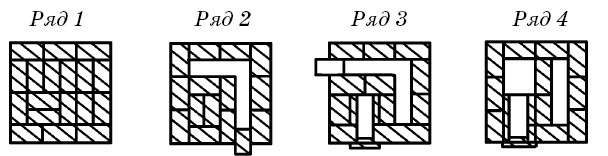

Рис. 16. Кладка малогабаритной печи-каменки с верхним размещением бака для воды
При этом пластины должны плотно прилегать друг к другу и быть заделаны в зазор между кирпичами. В восьмом ряду кладки пластина должна быть загнута таким образом, чтобы ее можно было заделать между кирпичами боковой стенки.
В верхней части печи подъемный канал выполняется зигзагообразно. Это происходит за счет выступающих кирпичей, которые способствуют созданию завихрения дымовых газов и тем самым обеспечивают большую теплоотдачу. В верхней части подъемного канала должна располагаться заслонка. Камни и бак для воды можно накрыть легкой съемной крышкой из кровельной стали.
Малогабаритная печь-каменка с нижним размещением бака
Конструкция малогабаритной печи-каменки с нижним размещением бака (рис. 17, 18) отличается от других малогабаритных вариантов печей большей длиной топки и вместительным объемом камеры для камней (50
Нижнее размещение бака обеспечивает больший комфорт при наполнении его холодной водой, а также при заборе горячей воды. Нагрев воды в баке происходит быстрее, так как он торцевой частью выходит в топку, а с боков и снизу омывается горячими газами.
Чтобы произвести укладку верхних кирпичей, сверху бак должен быть закрыт на 2/3 длины.
Рис. 17. Малогабаритная печь-каменка с нижним размещением бака для воды (а — разрез кладки; б — конструкция печи): 1 — дверка поддувальная;2 — дверка топливника; 3 — чистка; 4 — бак; 5 — нижняя заслонка; 6 — верхняя заслонка; 7 — колосниковая решетка; 8 — плита; 9 — камни
Для этого можно воспользоваться стальной пластиной размером 270 х 270 х 5 мм. Если нижняя заслонка открыта, то дымовые газы попадают в дымовую трубу, не проходя через нижние дымо-обороты.
Поэтому после растопки печи и стабилизации горения при наличии хорошей тяги нижнюю заслонку следует закрыть.
Камни и бак лучше всего накрыть легкими съемными или откидными крышками из оцинкованной кровельной стали.
Рис. 18. Кладка малогабаритной печи-каменки с нижним размещением бака для воды
При возведении перекрыши (верхней стенки) для обеспечения большей герметичности швов предпоследний ряд кирпичей следует сдвинуть на ширину шва относительно соседних рядов и положить на предпоследний восемнадцатый ряд перекрыши кусок кровельной стали размером 27 х 27 см. Для кладки потребуется примерно 230 кирпичей.
Совет мастера
В качестве дымовой заслонки можно использовать стальную пластину размером 300 х 70 х 3 мм. При этом она должна быть установлена в направляющие желоба из металлических полосок.
Печь-каменка для небольших семейных бань
В небольших банных строениях достаточно устройства одной печи, которая должна быть расположена в центре бани таким образом, чтобы ее большая часть с каменкой находилась в моечном помещении (рис. 19, 20). Для возведения печки необходим отдельный фундамент, который должен быть выложен из качественно отформованного красного кирпича. Для устройства топочной части рекомендуется использовать огнеупорный кирпич. Банная печь не нуждается в оштукатуривании или обмазке глиной.
