Первые «Пантеры». Pz. Kpfw V Ausf. D
Шрифт:
— В апреле 1943 года на бортах «Пантер» стали устанавливать защитные экраны (Schuerzen), изготовленные из неброневой стали. Экраны предназначались для защиты 40-миллиметровых нижних бортовых листов корпуса от пуль советских противотанковых ружей, выпущенных с близких дистанций.
— С июля 1943 года упразднена одна фара Бош с левой стороны лобового листа корпуса над подкрылком (до этого на лобовом листе монтировали две фары, слева и справа).
— В августе 1943 года на поверхности всех траков гусеницы появилось по шесть дополнительных ребер-«шевронов» для улучшения сцепления с грунтом. «Шевроны» формовались заодно с траком при отливке последнего.
— В конце
— В феврале 1943 года базовый цвет окраски танков был изменен на темно-желтый (Dunkelgelb). «Пантеры» уходили с заводов в войска окрашенными одним слоем основной краски. В полевые части для камуфлирования танков поставлялась краска оливково-зеленая (Olivgruen) и красно-бурая (Rotbraun). Схемы камуфляжей могли быть самыми разными, двух или трех цветными.
Следует сказать, что в некоторых случаях между введением того или иного изменения и внедрением его на всех выпускаемых «пантерах» могло пройти несколько месяцев.

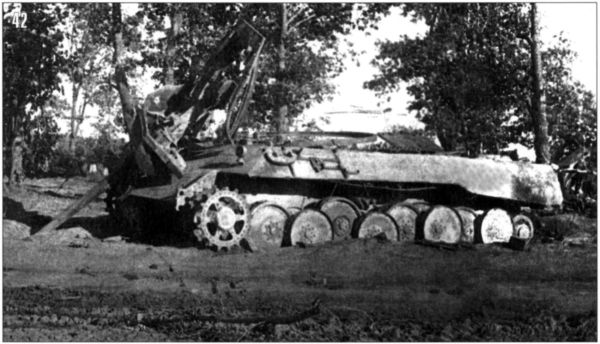

42. Эта «Пантера» 39-го танкового полка (бортовой N2 512) получила три 76-мм пробоины в борт корпуса, и при отступлении была подорвана немцами. Июль 1943 года.
43. Бойцы и офицеры Красной Армии осматривают подбитую «Пантеру» 39-го танкового полка (бортовой № 824). Июль 1943 года. Машина получила две пробоины маски пушки (сбоку) 45-мм бронебойными снарядами, и была оставлена экипажем.
УСТРОЙСТВО ТАНКА PZ. Kpfw V Ausf. D
Конструкция танков «Пантера» всех модификаций практически идентична, за исключением ряда изменений. Поэтому ниже дается описание устройства «Пантеры» Ausf. D, а об изменениях машин модификаций Ausf. А и Ausf. G будет сказано в соответствующих главах. Описание «Пантеры» Ausf. D приводится на основе изданного в 1944 году «Краткого руководства по использованию трофейного танка Т-V («Пантера»)».
Корпус танка состоял из трех отделений — управления, боевого и моторного. Отделение управления находилось в передней части танка, в нем находились коробка перемены передач, механизмы поворота, приводы управления танком, часть боекомплекта, радиостанция, а также рабочие места механика-водителя и стрелка-радиста с соответствующими приборами.
Боевое отделение размещалось в середине танка, над ним устанавливалась башня с вооружением, приборами наблюдения и прицеливания, а также местами командира танка, наводчика и заряжающего. Также в боевом отделении в нишах на стенках корпуса и под полом башни размещалась основная часть боекомплекта.
В моторном отделении в задней части «Пантеры» находились двигатель, радиаторы, вентиляторы и топливные баки. Боевое отделение отделялось от боевого специальной металлической перегородкой.
Корпус танка собирался из броневых листов толщиной 80, 60, 40 и 16 мм. Для более прочного соединения между собой листы собирались «в шип» или «в замок» и сваривались, причем не только снаружи, но изнутри.
В верхнем лобовом листе имелся люк-пробка механика-водителя со смотровым прибором, и отверстие для стрельбы из курсового пулемета у стрелка-радиста. Передняя часть крыши корпуса была сделана съемной для удобства монтажа и демонтажа коробки перемены передач и механизмов поворота.
В этом съемном листе имели два люка над головами механика-водителя и стрелка-радиста. Люки открывались при помощи специального подъемно-поворотного механизма — сначала они поднимались вверх, а затем поворачивались в сторону. Конструкция механизма была довольно сложной, и нередко в боях люки заклинивались осколками.

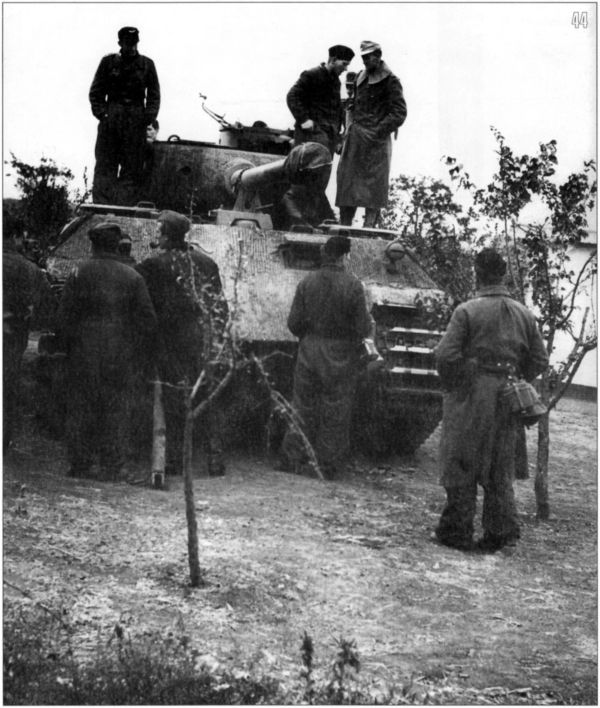

44. Танкисты 15-го танкового полка 11-й танковой дивизии у «Пантеры». Осень 1943 года. Машина уже имеет циммеритное покрытие, правая фара на лобовом листе корпуса отсутствует.
Также в передней части крыши корпуса (несъемной) находились четыре отверстия для установки смотровых приборов (по два у механика-водителя и стрелка-радиста), а также отверстие для вентиляции отделения управления, прикрытое броневым защитным колпаком. Над колпаком крепился стопор пушки при движении по-походному.
В крыше корпуса над боевым отделением имелось отверстие с погоном для установки башни. Последняя сваривалась из бронелистов толщиной 100, 45 и 16 мм, установленных под углами 12 (лобовой) и 25 (борта и корма) градусов к вертикали. Также как и корпус, листы башни собирались в «замок» и «четверть» с последующей двойной обваркой. Кроме того, бортовые листы башни имели изогнутую форму, и для их изготовления требовались специальные довольно мощные прессы и гибочное оборудование.
В передней части башни, в литой маске толщиной 100 мм, монтировалась 75-мм пушка со спаренным 7,92-мм пулеметом и прицелом. В бортах башни имелись три револьверных отверстия (справа, слева и в корме), закрытых броневыми пробками, люк для посадки экипажа (в кормовом листе) и лючок для связи с пехотой (в левом борту). Последний очень часто ошибочно называют «люком для выброса стрелянных гильз», но у него было совершенно другое назначение. Этот люк предназначался для «общения» экипажа танка и взаимодействующих с ним пехотных подразделений. Однако в первых же боях выяснилось, что эта идея себя не оправдала, и от лючка вскоре отказались.
На крыше башни сзади слева монтировалась командирская башенка с шестью смотровыми приборами и люком для посадки командира машины. Как и люки механика-водителя и стрелка-радиста, командирский люк открывался при помощи подъемно-поворотного механизма — сначала он приподнимался вверх, а затем поворачивался в сторону.
45. Та же машина, что и на предыдущем фото, вид слева сзади. Хорошо видно крепление дополнительных ящиков для ЗИПа и инструмента на корме корпуса, а также дополнительные упоры крышки люка на борту башни.
