9. Тип "Измаил"- первая отечественная серия
Миноносец "Измаил" (Николаевское Адмиралтейство) и построенные в Петербурге Новым Адмиралтейством "Лахта", "Луга", "Нарва" были первым опытом сооружения мореходных миноносцев на отечественных верфях. Строились они по измененному проекту миноносца "Поти", признанного лучшим из четырех заказанных зарубежным фирмам образцов кораСлей этого класса.
В числе отличительных достоинств этого корабля инспектор кораблестроительных работ Николаевского порта генерал-майор корпуса корабельных инженеров Н. Г.Коршиков отмечал "лучший ход, поворотливость и лучшие морские качества". "Весьма важным" преимуществом, обещавшим большую надежность, признавалась меньшая (на 60 и 100 об/мин
Чтобы сохранить все эти достоинства, не допустить выявившуюся на прототипе перегрузку и улучшить остойчивость, ширину корпуса в чертежах, разработанных корабельным инженером капитаном П. В. Щепетковым, увеличили на 3 дюйма (76 мм). Немедленная постройка корабля по этому проекту силами Николаевского порта в составленном 12 июня 1884 г. ходатайстве главного командира Черноморского флота и портов Черного и Каспийского морей вице-адмирала А. А. Пещурова обосновывалась необходимостью "освежения технических заданий у заведующих мастерствами" Адмиралтейства, занимавшегося в основном ремонтом старых кораблей.
Важно было и сохранение постоянного штата знающих мастеровых, которым грозило увольнение из-за сезонных перерывов в ремонтных работах. В соответствии с этим ходатайством генерал- адмирал 2 июля 1884 г. разрешил приступить к постройке в Николаевском порту миноноски и машин к ней, относя расходы на кредиты, назначаемые сметой (30 тыс. — корпус, 70 тыс. — механизм, 15 тыс. руб. — минное вооружение). Для работ выделялся 100-тысячный кредит. 16 июля кораблестроительное отделение МТК одобрило проект и чертежи миноносца. В августе 1884 г. капитан П. В. Щепетков получил наряд на изготовление фундамента, кильблоков и другие подготовительные работы.
Заказ стали для корпуса по подготовленной им ведомости задержался из-за чрезмерной, по мнению капитана над Николаевским портом, стоимости (4 руб. за пуд), заявленной "Акционерным обществом Брянского рельсопрокатного, сталелитейного, железоделательного и механического завода". Только после угрозы передать заказ в Англию и "в будущем уже не рассчитывать на Брянский завод" директор Крахт 8 сентября 1884 г. вынужден был принять заказ по цене 3 руб. 45 коп. за пуд. Эта цена была установлена контрактом на поставку 250 тыс. пудов стали для постройки Николаевским Адмиралтейством броненосца "Екатерина II".
Уже в ноябре после приемки на заводе наблюдавшим за заказами порта инженер-механиком штабс-капитаном С. Ф. Заполенко первая партия — тавровый профиль для киля, угольники для шпангоутных рамок и листы первых поясов обшивки прибыли в Николаев. Дополнительно заказывали Брянскому заводу "полосовую сталь для киля поверх обшивки" толщиной 6 мм, сталь для котлов, а в феврале 1885 г. две болванки для ступиц гребных винтов (диаметром 254 мм) и 6 листов полосовой стали для лопастей длиной 0,91 м, шириной 260 и толщиной 28,6 мм.

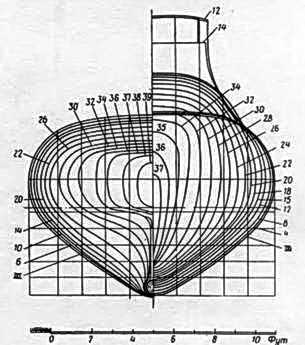

Миноносцы "Луга" и "Нарва". (Теоретический чертеж).
В ноябре 1884 г. старший портовый инженер- механик полковник Ф. Т. Васильев закончил чертежи паровой машины, размеры всех деталей ее задавались те же, что и на миноносце "Поти". Локомотивный котел предполагалось применить по образцу миноноски "Батум".
В конце ноября 1884 г. начальник Обуховского сталелитейного завода контр-адмирал А. А. Колокольцов сообщал о принятии к исполнению заказа на изготовление главнейших деталей паровой машины миноноски, включая чугунные цилиндры из двух частей, стальные колонны, "винтовой", дейдвудный и коленчатый валы, медные подшипники, краны и т. д. Красномедные тянутые трубы для главных и вспомогательных механизмов до 18 типоразмеров диаметров от 12,7 до 140 мм заказывали Франко-русскому заводу, 650 латунных труб для главного холодильника (диаметром 15,9
Для обеспечения работ "машинно-механического мастерства" заказали ряд токарных и токарно-винторезных станков, а для "котельного мастерства" — гидравлический насос для испытания котла. Так строительство маленькой миноноски оживило деятельность и позволило обновить оборудование мастерских порта.
Одновременно со сборкой корпуса корабля в начале 1886 г. приступили к сборке в мастерских котла (сталь для него толщиной 11,1 мм поставлял также Брянский завод), а затем с получением деталей, изготовленных Обуховским заводом, — и паровой машины. На заводе Беллино-Фендерих в Одессе по контракту от 4 мая 1885 г. изготовлялись (по чертежам "Поти") два торпедных аппарата диаметром 384,2 мм (для торпед длиной 5,8 м) и воздухонагнетательный насос системы Брозенхуда. Насос должен был накачивать 4 кубических фута воздуха (в резервуары торпед) до давления 100 атм. за 25 минут. Двухцилиндровый насос был более совершенной конструкции, чем изготовлявшиеся до этого заводом Г. А. Лесснера в Петербурге насосы системы Шварцкопфа.
В марте 1886 г. вместе с шестью другими близкими по конструктивному типу, но более крупными и быстроходными (завода Шихау в Эльбинге) кораблями миноносец был зачислен в списки флота под следующим за ними (первый имел N 11) номером 17. В июле номера заменили названиями, и уже приступавший к испытаниям миноносец N 17 стал называться "Измаил".

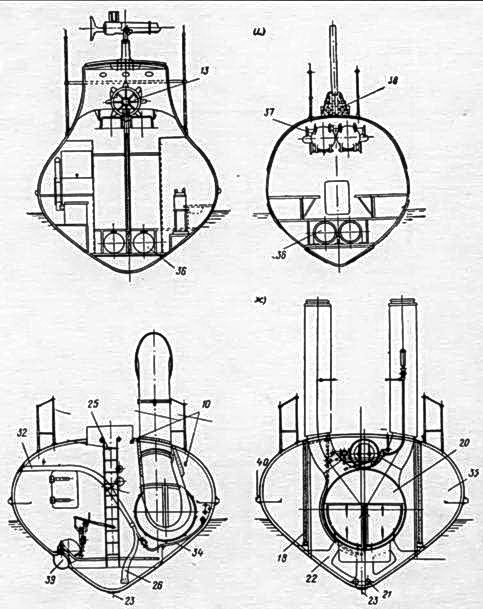

Миноносцы "Луга" и "Нарва".
(Поперечные сечения)

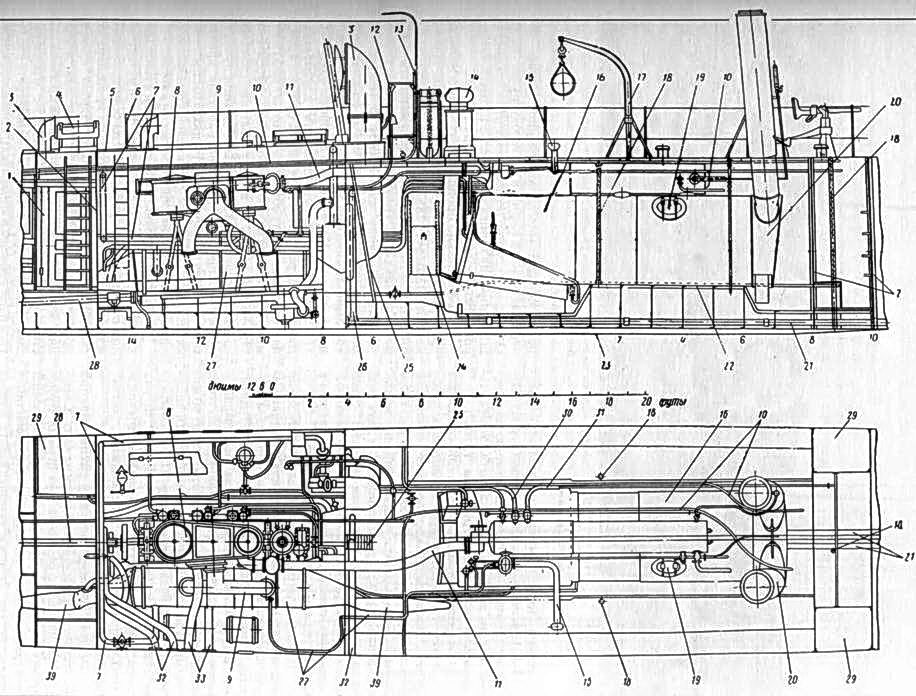

(Продольный разрез и план в районе котельного и машинного отделений на стр. 47). 1- коридор офицерского отсека; 2- переборки 3- вентиляционный раструб; 4- комингс; 5- машинный кожух; 6 — леерные стойки 7,9 — трубы отработанного пара; 8 — паровая машина; 10,12 — переговорные трубы; 11- главный паропровод; 13 — штурвал; 14 — компас; 15 — паропровод предохранительного клапана; 16 — котел; 17 — мин-балка; 18- пиллерсы; 19 — горловина котла; 20 — дымовая коробка котла; 21 — трюмная осушительная труба; 22 — котельный фундамент; 23 — наружный киль; 24 — крышка угольной ямы; 25 — трап; 26 — труба эжектора; 27 — холодильник; 28 — гребной вал; 29 — цистерна пресной воды; 30 — труба подачи пара к эжекторам; 31 — паропровод; 32 — отливная труба от эжекторов; 33,34 — паровые трубы; 35 — угольная яма; 36 — торпеды в трюме; 37 — крышки торпедных аппаратов; 38 — степс; 39 заборный козырек холодильника; 40 — привальный брус.
На испытательном пробеге до Евпатории при трехбалльном норд-весте и более чем метровой волне "миноносец шел спокойно, машина работала безостановочно, помпы брали хорошо, вентиляторная машина не дрожала". Однако из-за сильного вскипания воды в котле (следить за уровнем ее по водомерной трубке было почти невозможно) давление держали на уровне 5,6 атм, и скорость при частоте вращения вала около 225 об/мин составляла около 14 уз. После зимовки и работ в Николаеве миноносец (его командиром в 1886–1892 гг. был лейтенант И. А. Веницкий) 8 апреля 1887 г. начал кампанию.
