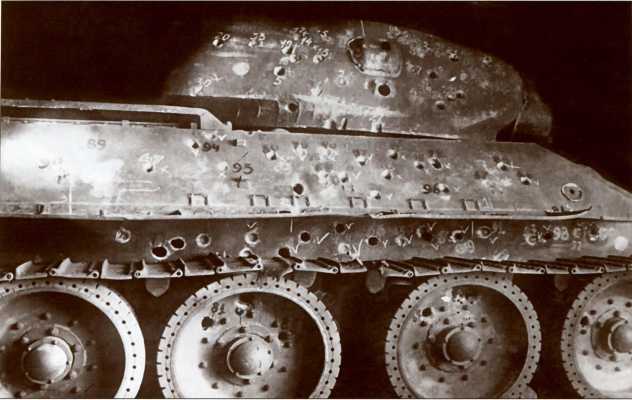

Вид танка после испытаний.
Общее количество осколков брони и снаряда внутри корпуса иногда достигает более десятка при наличии пробоины менее калибра, и когда основная масса снаряда остается перед плитой. Следовательно пробоина меньше калибра является более опасной для расположенных внутри танка экипажа, механизмов и пр., чем это представлялось до сих пор, по своему действию такое поражение является достаточно опасным для экипажа. Наблюдались многочисленные случаи образования разрушений внутри корпуса пробками из брони; так, наблюдалось пробитие обоих фальшбортов из мягкой углеродистой стали, имеющих толщину в сумме 6 мм, пробитие масляных баков, радиаторов, бензобаков и т. п. Приведенные наблюдения показывают, что скорость движения пробки за броневой защитой весьма
26
ЦАМО РФ, ф. 38 (ГАБТУ), оп. 11355 Станковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию броне-корпусов), л. 34.
Сухие выводы отчета хотелось бы проиллюстрировать наглядными примерами поражений механизмов танка из журнала стрельб: при выстреле из 45-мм пушки по правому листу башни снаряд «застрял в детали 30-018 [27] по запоясковую часть. Пробкой пробит фальшборт левой стороны в трех местах, размеры пробоин 120–100 мм, 50-120 мм, 60–20 мм. Пробка и осколки от снаряда в отсеке левого переднего топливного бака» [28] , то есть выбитая пробка брони пролетела через боевое отделение насквозь и нанесла поражение фальшборту противоположного борта. Членам экипажа, оказавшимся на пути осколков, выбивающих в металлическом фальшборте пробоины 10-см диаметра, вряд ли поздоровилось бы. А вот снаряд формально за броню при этом не прошел — застрял в бронелисте.
27
Правый борт башни.
28
ПДМО РФ, ф. 38 (ГАБТУ), оп. 11355 (танковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию броне-корпусов), л. 109.

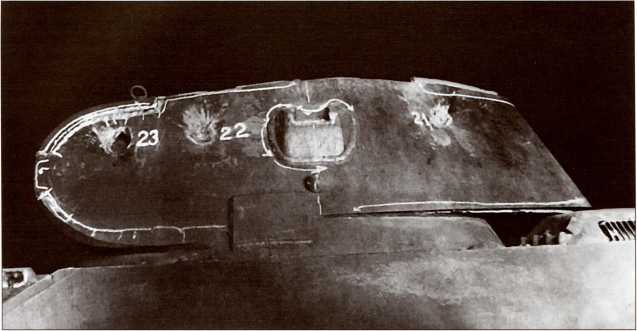

Испытания продолжаются, и в правый лист башни бьет 37-мм снаряд польского «Бофорса»:
«Пробоина меньше калибра. Диаметр входного отверстия 40–32 мм, выходного — 37–40 мм. Снаряд перед плитой в осколках. Внутри корпуса танка от попадания осколков в стык верхнего и нижнего погона образовалась вмятина, застопорившая башню (башня не вращается). Осколками повреждено ограждение шестерни поворотного механизма» [29] .
Обращаем внимание читателя: снаряд перед плитой в осколках — а вот башня танка больше не вращается, хотя формально снаряд за броню не прошел и попадание даже не в погон башни пришлось.
29
ЦАМО РФ, ф. 38 (ГАБТУ), оп. 11355 (танковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию броне-корпусов), л. 113.
Настала очередь правого подкрылка — расположенного под «рациональным углом наклона» 40-мм бортового бронелиста. Удар 45-мм снаряда — и в бронелисте возникает «пробоина меньше калибра, диаметр входного отверстия 35–35 мм, выходного 36–34 мм. Пробкой пробило шахту пружины подвески размером 60–70 мм. При вылете пробки поражались баки, радиаторы и другие агрегаты» [30] .
Вновь обращаем внимание читателя: пробоина меньше калибра, снаряд за броню не прошел, однако за броню сыплются смертоносные осколки, поражающие топливные баки и радиаторы. Сильно ли легче танку и его экипажу оттого, что по формальным признакам броня пробита не была (снаряд за броню не прошел)?
30
ЦАМО РФ, ф. 38 (ГАБТУ), оп. 11355 (танковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию бронекорпусов), л, 120.
Немало сюрпризов подкинули и поражения брони, вообще не влекущие за собой возникновение пробоин в «основных узлах бронирования». К примеру, выяснилось, что попадание бронебойного снаряда в ходовую часть может привести к рикошету, отбрасывающему снаряд вверх, где он пробивает 15-мм дно подкрылка и проходит внутрь бронекорпуса — чего, естественно, не наблюдалось при испытаниях обстрелом борта корпуса без смонтированных на нем гусениц. Также выяснилось, что опорные катки усиливают защиту нижней части броневого борта, но притом оставляют открытой именно ту верхнюю часть вертикального борта, которая дополнительно ослабляется фрезеровкой для соединения с дном подкрылка. Было обнаружено, что при попадании в опорные катки в районе вырезов в борту корпуса для прохода балансиров подвески снаряд легко проходит за броню сквозь колесные диски, вырез в броне и пружину балансира.
…После первого
Изрядную головную боль доставили фугасные гранаты «трехдюймовки» — хотя по результатам испытаний не было зафиксировано ни одного пробития 76,2-мм фугасным снарядом 40-45-мм броневых деталей: «при попадании фугасного 76-мм снаряда по ходовой части или по борту вблизи гусениц и колес (до 100–200 мм) происходит разрушение гусеницы, ведущего колеса, ленивца и поддерживающих колес, ведущее к остановке танка» [31] , причем при этом также разрушалось дно подкрылка. Взрывы фугасных снарядов «трехдюймовки» приводили к разрушению сварных швов на большом протяжении: «после первого же попадания 76-мм снарядом в боковую деталь башни (сварные) швы сильно разрушаются, а после 4-х попаданий 76-мм снарядами боковина башни была сорвана со своего места со всех швов. Вследствие недостаточной жесткости сварной башни попаданиями 45-мм и 76-мм снарядов срываются отдельные детали (основания смотровых приборов, листы крыши, люк лаза башни)» [32] .
31
ЦАМО РФ, ф. 38 (ГАБТУ), оп. 11355 (танковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию бронекорпусов), л.77.
32
ЦАМО РФ, ф. 38 (ГАБТУ), оп. 11355 (танковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию броне-корпусов), л. 79.
Попадания снарядов, даже не приводящие к возникновению пробоин в броне, наносили танку тяжелые повреждения:
«Недостаточно бронирование картера бортовых передач. При попадании 37-мм и 45-мм снарядов 25-мм броневая защита картеров и сами картеры пробиваются, и машина будет остановлена.
Задняя дверца ниши (башни) имеет неудовлетворительное крепление: резьба сминается, и дверца ниши вылетает со своего места.
Картер поворотного механизма башни, изготовленный из чугунного литья, не годится. При попаданиях в стенки башни картер дробится, растрескивается, уши для крепления картера отлетают, поворотный механизм срывается со своего места.
Люк верхнего лаза имеет весьма слабые петли. Валики петель при всех испытаниях срезались и люк лаза выбрасывался со своего места. Башня оставалась сверху совершенно открытой.
Листы крыши башни тонки. Вследствие этого они срываются со швов и растрескиваются.
Петли люка сигнализации и люка вентиляции слабы, также недостаточно их крепление к люкам.
От попаданий 45—мм снарядов по броне швы оснований смотровых приборов разрушались» [33] .
<33
ЦАМО РФ, ф. 38 (ГАБТУ), оп. 11355 (танковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию броне-корпусов), лл. 80, 81.

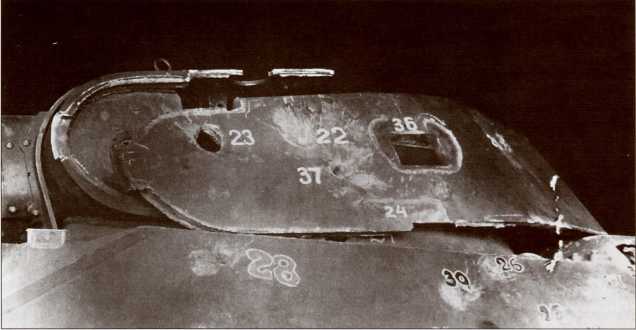

…После четырех попаданий 76-мм снарядами боковина башни была сорвана со своего места со всех швов…
Впрочем, смотровые приборы и сами по себе отнюдь не впечатлили своей стойкостью к поражениям:
«Недостаточно надежно также крепление крышек, защелок и налобников в смотровых приборах. Наружные защитные стекла смотровых приборов растрескиваются при ударах в башню 45-мм снарядами в значительном удалении от смотрового прибора и даже по противоположной стенке башни» [34] .
34
ЦАМО РФ, ф. 38 (ГАБТУ), оп. 11355 (танковое управление), д. 332 (Акт комиссии НИИ № 48 по полигонному испытанию броне-корпусов), л. 81.
…Недостаточно бронирование картера бортовых передач. При попадании 37-мм и 45-мм снарядов 25-мм броневая защита картеров и сами картеры пробиваются, и машина будет остановлена…
Пулевой обстрел приборов наблюдения люка механика-водителя выявил возможность проникновения через поврежденное защитное стекло брызг пуль и поражения глаз механика-водителя.
Впрочем, это казалось мелочью по сравнению с наглядно продемонстрированной слабостью конструкции люка механика-водителя — первым попаданием снаряда оказались повреждены петли, а после второго снарядного попадания люк механика-водителя упал внутрь танка (соответственно, в отчете по итогам испытаний оговаривалось, что «вообще наличие люка в носовом листе сильно ослабляет лобовую защиту машины и потому при проектировании новых моделей необходимо добиваться конструкции носового листа без люка водителя»).
